• Przetestowane zgodnie z normą IEC / EN 60947-4-1
• Cztery wielkości mechaniczne o prądzie znamionowym do 100 A
• przy 380 V/400 V AC-3
• Napięcie sterowania cewki:
  • 24 ~ 60 V AC/DC
  • 48 ~ 130 V AC/DC
  • 100 ~ 250 V AC/DC
• Wersja 3-biegunowa
• Szeroki zakres akcesoriów
• Montaż na szynie (DIN) 35 lub 75 mm (wielkości ramek 65 i 100) lub na płycie

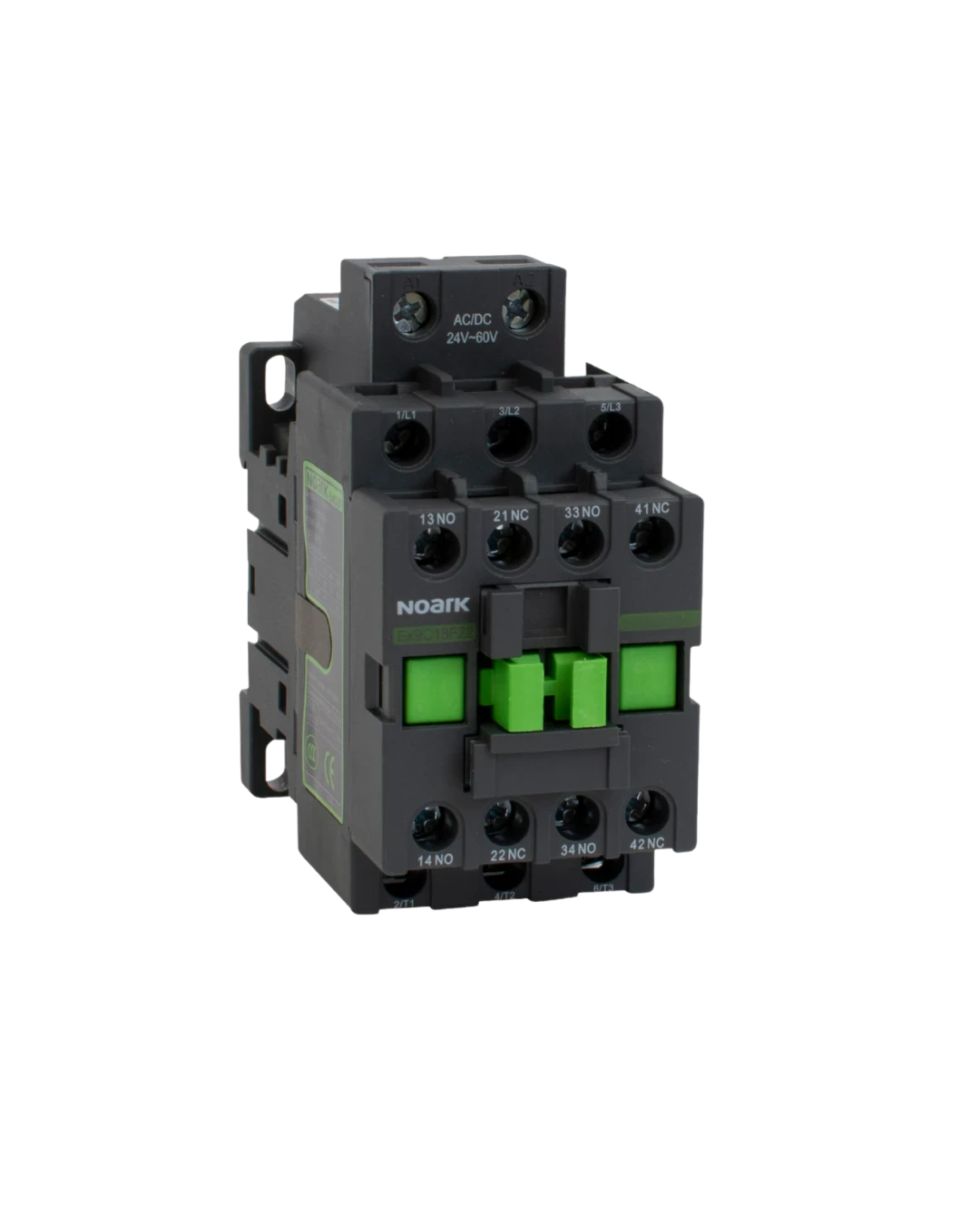

Styczniki Ex9CF zostały zaprojektowane do różnorodnych zastosowań. Mogą pracować w szerokim zakresie napięć sterujących i są dostępne w trzech różnych zakresach napięć (sterowanie cewką AC/DC) oraz w czterech różnych wielkościach mechaniczne, do 100 A przy 380/400 V AC-3. Ta elastyczność sprawia, że styczniki Ex9CF są bardzo wszechstronne i łatwiejsze do integracji z różnymi systemami bez konieczności stosowania wielu typów styczników.

Styczniki Ex9CF są kompatybilne z szeroką gamą akcesoriów. Mogą być łączone z bocznymi stykami pomocniczymi AX43 montowanymi z lewej, prawej lub obu stron, a z przodu – ze stykami pomocniczymi AX42 lub stykami opóźniającymi pneumatycznymi TDD41/42.

• Rozłącznik izolacyjny przeznaczony wyłącznie do izolowania i rozłączania obwodów elektrycznych pod obciążeniem
• Wielkości ramek: 250, 630
• Prąd znamionowy roboczy do 630 A
• Wersje 3- i 4-biegunowe
• Znamionowa zdolność łączeniowa zwarciowa Icm 17 kA
• Napięcie znamionowe do 1140 V AC, maksymalny prąd znamionowy 630 A

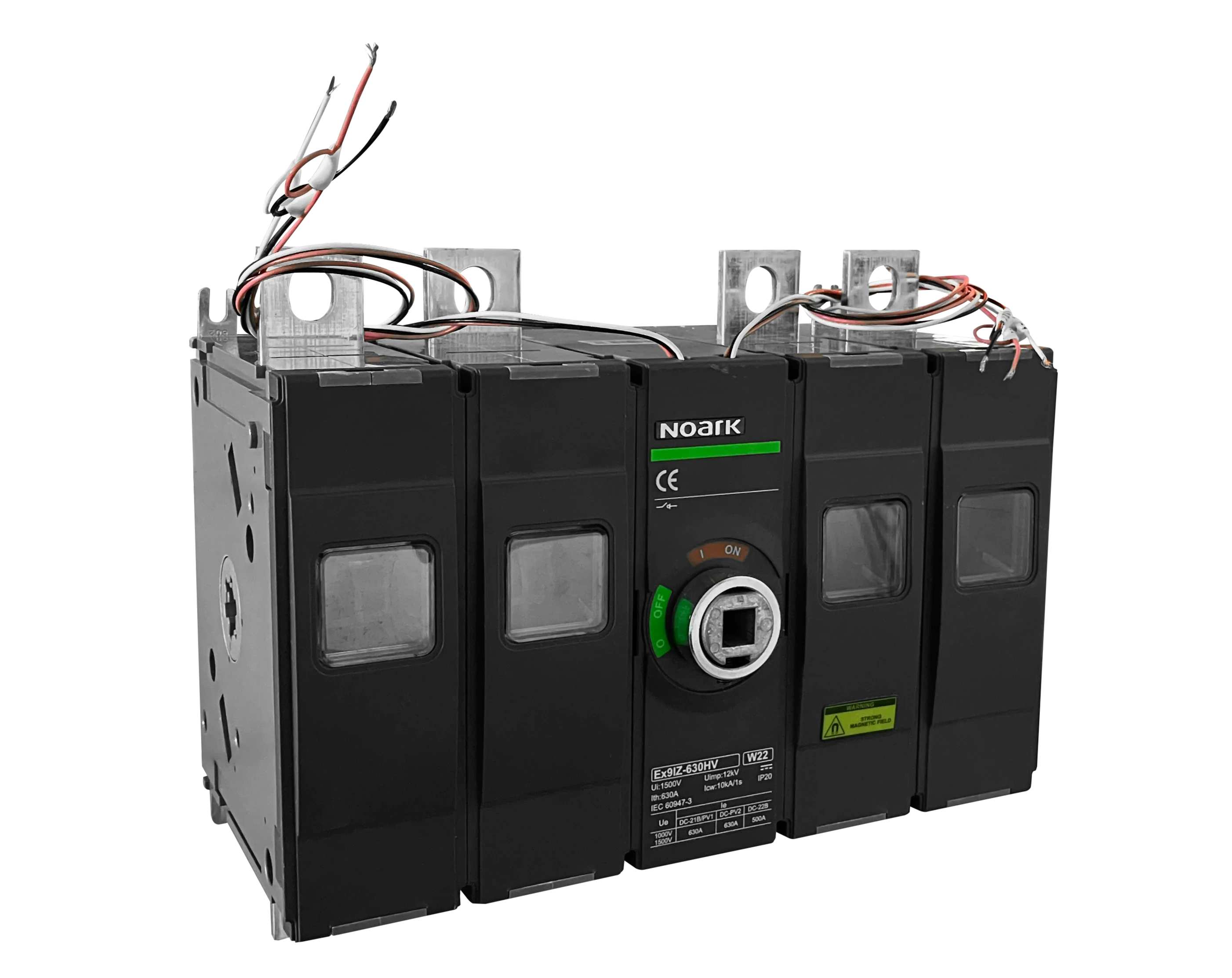

Rozłącznik izolacyjny serii Ex9I 250-630 HV jest przeznaczony wyłącznie do izolowania i rozłączania obwodów elektrycznych w systemach prądu przemiennego 50 Hz/60 Hz o maksymalnym znamionowym napięciu roboczym AC 1140 V.

Seria ta może być stosowana jako produkt wspomagający w branży magazynowania energii, np. w klastrach akumulatorowych i przekształtnikach. Urządzenie umożliwia sporadyczne ręczne łączenie i rozłączanie oraz pełni funkcję izolacji zasilania.

Zgodność z normą: IEC 60947-3

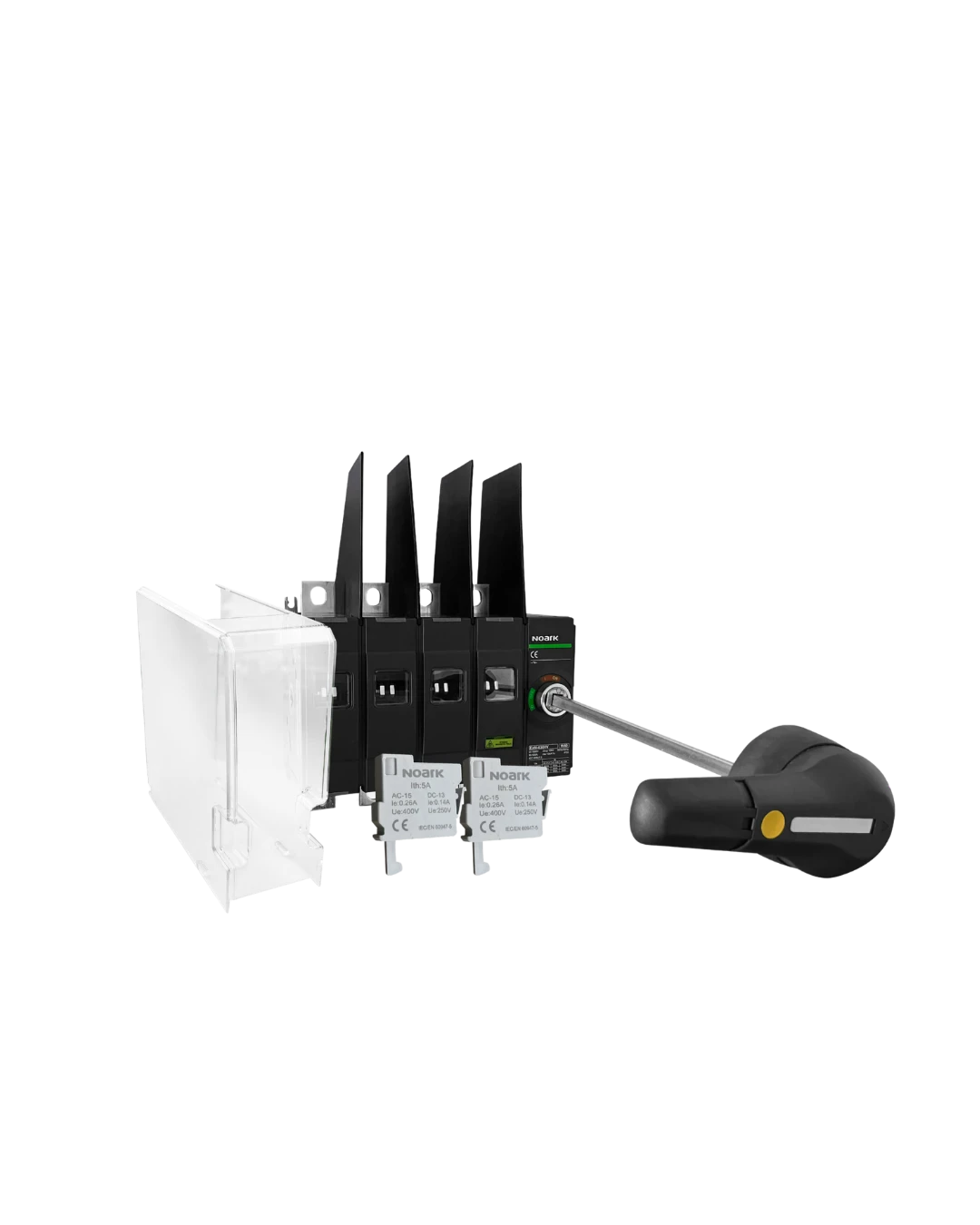

• Styki pomocnicze wewnętrzne: Służą do sygnalizowania stanu rozłącznika izolacyjnego (otwarty lub zamknięty) do zewnętrznych systemów monitorowania lub sterowania.

• Osłona zacisków: Zaprojektowana w celu zwiększenia bezpieczeństwa poprzez zapobieganie przypadkowemu kontaktowi z przewodami pod napięciem oraz zapewnienie zgodności z normami bezpieczeństwa elektrycznego.

• Zewnętrzne pokrętło obrotowe: Umożliwia obsługę rozłącznika izolacyjnego (rozłączanie i załączanie) z zewnątrz panelu, zapewniając wygodę i bezpieczeństwo, szczególnie w środowiskach przemysłowych.

• Wyłączniki nadprądowe do kolejnictwa zgodne z IEC/EN 60974-2, EN 45545 (ochrona przeciwpożarowa w pojazdach kolejowych) oraz IEC/EN 61373 (wyposażenie taboru – testy wstrząsowe i wibracyjne)
• Wersja AC
• Znamionowa zdolność łączeniowa Icu 6 kA lub 10 kA
• Wersje 1- do 4-biegunowe
• Charakterystyki wyzwalania B, C, D
• Prąd znamionowy do 63 A
• Znamionowe napięcie robocze 230/400 V AC

Wyłączniki nadprądowe AC Ex9B-JC zostały specjalnie zaprojektowane do zastosowań kolejowych, spełniając rygorystyczne wymagania norm IEC/EN 60974-2, EN 45545 (ochrona przeciwpożarowa w pojazdach kolejowych) oraz IEC/EN 61373 (wyposażenie taboru – testy wstrząsowe i wibracyjne). Wersja Ex9B-JC oferuje wszechstronność w różnych systemach kolejowych. Wersja AC zapewnia znamionową zdolność łączeniową 6 kA dla Ex9BN-JC oraz 10 kA dla Ex9BH-JC. Obie wersje są dostępne z charakterystykami B, C i D, co gwarantuje niezawodne działanie w różnych warunkach.

Wyłączniki te mogą być wyposażone w akcesoria: styki pomocnicze AX33, styki sygnałowe AL33 oraz wyzwalacz wzrostowy SHT33. Ta elastyczność umożliwia tworzenie konfiguracji dostosowanych do konkretnych potrzeb aplikacyjnych, zapewniając kompleksową ochronę i monitoring w krytycznych warunkach kolejowych.

• Napięcie robocze 110 V – 230 V AC / 24 V DC (L+N)
• Funkcje ochronne: podnapięcie, przepięcie, niedoczęstotliwość, nadczęstotliwość i inne
• Zdolność FRT
• Monitorowanie sieci jednofazowych i trójfazowych niskiego i średniego napięcia
• Odporność na pojedynczą awarię
• Cykliczny autotest
• Dostępnych 5 wejść cyfrowych
• Zestawy parametrów specyficzne dla kraju lub możliwość otwartej konfiguracji

Przekaźnik monitorujący Ex9JP-G jest głównie stosowany w instalacjach fotowoltaicznych do monitorowania i ochrony obwodów podłączonych do sieci energetycznej. Przekaźnik ten może zapewniać ochronę przed przepięciem, podnapięciem, niezrównoważonymi fazami, kolejnością faz oraz zanikiem faz poprzez analizę napięcia na każdej fazie. Oferuje różne kombinacje funkcji ochronnych z możliwością regulacji wartości zgodnie ze standardami specyficznymi dla danego kraju lub w konfiguracji otwartej.

• Zdalne lub ręczne sterowanie wyłącznikiem nadprądowym (otwieranie i zamykanie)
• Wyraźna sygnalizacja stanu wyłącznika: WŁ./WYŁ. i wyzwolenie
• Stopień ochrony IP40
• Kompatybilny tylko z Ex9MHV
• Znamionowe napięcie robocze Us:
  • 110 V AC / 110–120 V DC
  • 220–240 V AC / 220 V DC
  • 380–415 V AC
  • 24 V DC

Elektryczny mechanizm napędowy jest akcesorium przeznaczonym do zdalnego, automatycznego otwierania i zamykania wyłączników kompaktowych. Umożliwia zarówno ręczną, jak i napędzaną silnikiem obsługę, zapewniając wygodne, niezawodne i efektywne rozwiązanie w zastosowaniach związanych ze sterowaniem energią.
