Nadproudová tepelná relé Ex9R jsou navržena zejména pro ochranu motorů. Lze je buď přímo kombinovat se stykači řad Ex9CS a Ex9C nebo použít s adaptérem AD5. jako samostatné přístroje. Relé jsou dostupná ve třech typových velikostech s neredukovaným jmenovitým proudem 0,16 — 100 A. Velikost Ex9R12 je navržena pro ministykače Ex9CS. Verzi Ex9R38M lze montovat na stykače Ex9C18 a s distanční vložkou (součást dodávky relé) též na Ex9C38. Poslední velikost Ex9R100 je určena pro typové velikosti stykačů Ex9C65 a Ex9C100. Relé Ex9R jsou vybavena 1 zapínacím a 1 vypínacím pomocným kontaktem.

Katalogový list Ex9R

Montážní návod Ex9R100

EU prohlášení o shodě Ex9R100

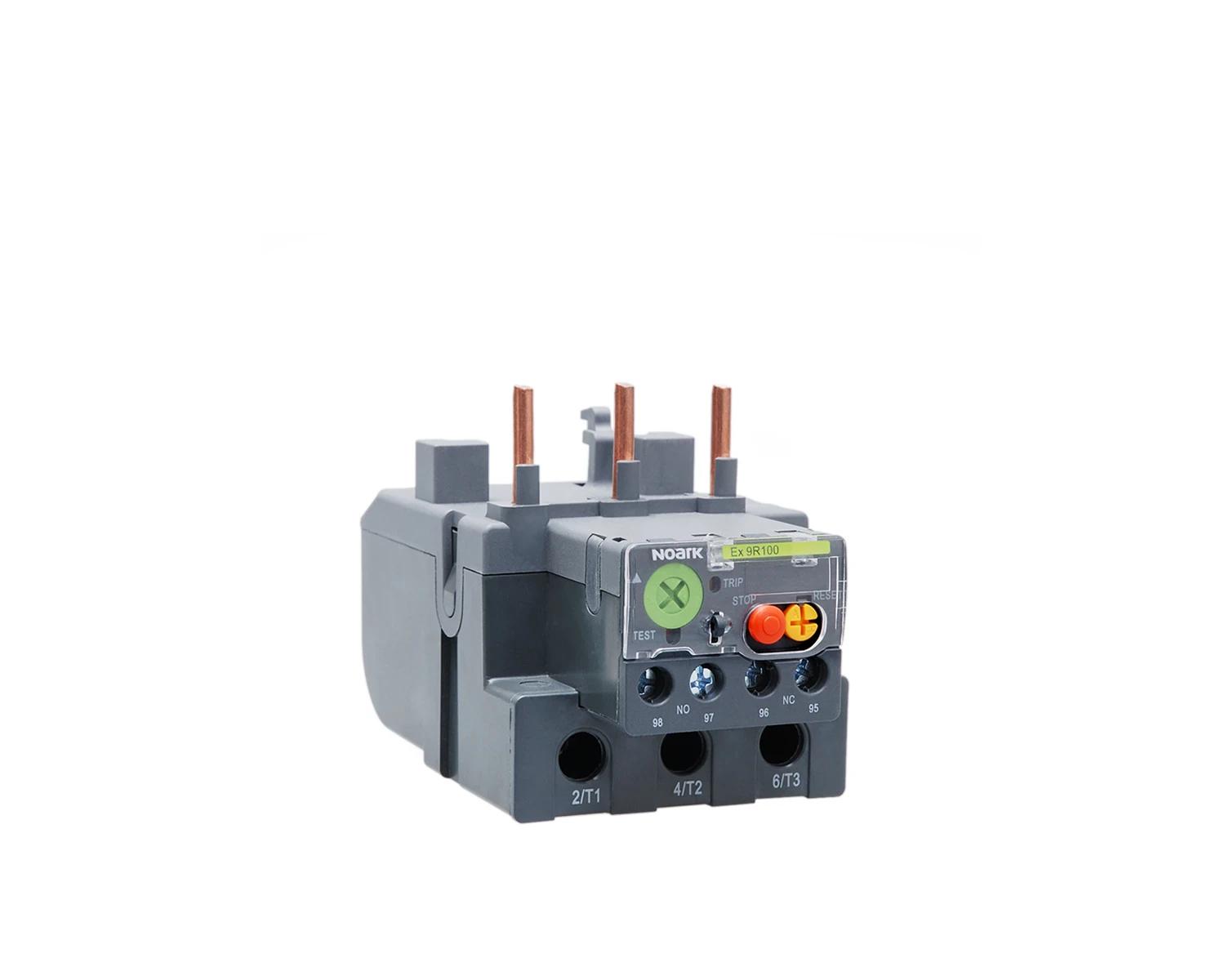

Nadproudová relé Ex9R100 65A

Nastavitelný rozsah proudu [A]

Max. jmenovité provozní napětí Ue [V]

Způsob montáže

Druh elektrického zapojení hlavního obvodu

Počet pomocných vypínacích kontaktů

Počet pomocných zapínach kontaktů

Vypínací třída

Nastavitelný rozsah proudu [A]	48-65
Max. jmenovité provozní napětí Ue [V]	690
Způsob montáže	Přímé připojení/ jedna pozice
Druh elektrického zapojení hlavního obvodu	Ostatní
Počet pomocných vypínacích kontaktů	1
Počet pomocných zapínach kontaktů	1
Vypínací třída	Třída 10 A
