Moodulreleed Ex9CH20 sobivad majapidamisse ning hoonete modulaarsete jaotuskilpide ehitamiseks. Neid kasutatakse peamiselt hooneautomaatika protsessides valgustite, küttesüsteemide, ventilatsiooni, pumpade, küttepumpade ja muude rakenduste lülitamiseks ja juhtimiseks. Esiküljel olev optiline näidik näitab juhtseadme kontaktide ja pinge olekut.

Andmekaart Ex9CH20

Paigaldusjuhised Ex9CH

Vastavusdeklaratsioon Ex9CH20

Kataloog Paigaldusseadmed

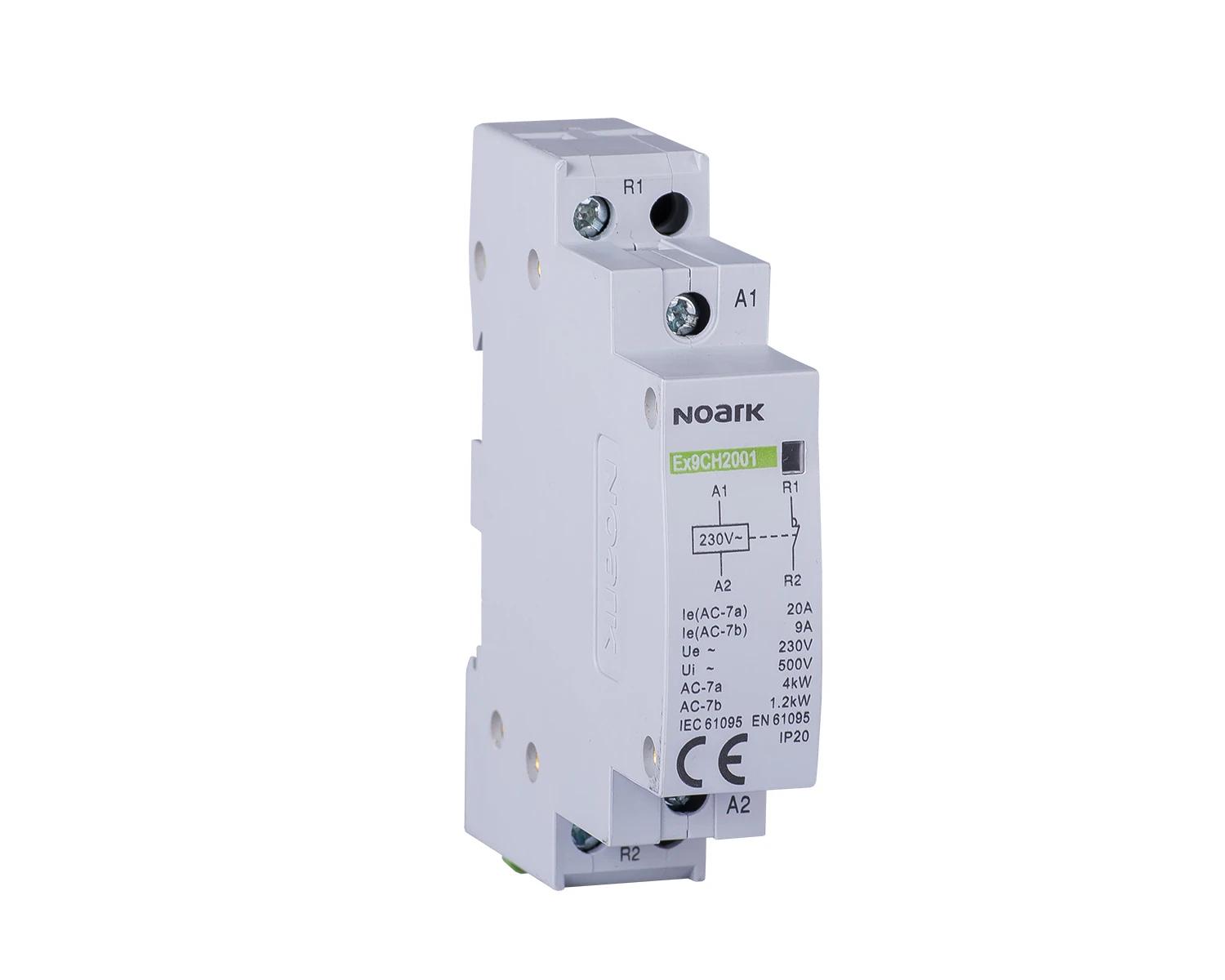

Moodulrelee Ex9CH20 20 240V 50/60Hz

Nimitalitluspinge [V]

Nimitalitlusvool [A]

Kasutuskategooria

Nimiergutuspinge [V]

Pinge tüüp (talitluspinge)

Pinge tüüp (ergutuspinge)

Avatud kontaktide arv

Suletud kontaktide arv

Käsilüliti liugur

Moodulipesade arv

Sisseehitussügavus [mm]

Võimalikud lisaseadmed

Kaitseaste (IP)

Laius moodulite arvuna

Power loss [W]

Nimitalitluspinge [V]	230 - 400
Nimitalitlusvool [A]	20
Kasutuskategooria	1
Nimiergutuspinge [V]	240
Pinge tüüp (talitluspinge)	AC
Pinge tüüp (ergutuspinge)	AC
Avatud kontaktide arv	2
Suletud kontaktide arv	0
Käsilüliti liugur	Nie
Moodulipesade arv	1
Sisseehitussügavus [mm]	67.5
Võimalikud lisaseadmed	Nie
Kaitseaste (IP)	IP20
Laius moodulite arvuna	1
Power loss [W]	1.47
