Paigalduslülitid ja ümberlülitid Ex9BT on mõeldud lisa-, juht-, mõõte- ja muude ahelate lülitamiseks. Need on saadaval NO, NC ja CO kontaktidega variantidena. Ainult NO kontaktidega põhiversioonidel on roheline kipplüliti. Ainult NC-kontaktidega tüüpidel on punased kipplülitid. Kõigil teistel variantidel on neutraalne must kipplüliti.
Lisaks ainult lülitusfunktsiooniga ja kolme asendiga (I-0-II) lülititele on ka variandid, kus lülitid ja signaallamp on koondatud ühte seadmesse. Signaallampidel on kontaktiahelatest sõltumatu eraldi ahel. Kasutatav LED on valge.

Andmekaart Ex9BT

Paigaldusjuhised Ex9BT

Vastavusdeklaratsioon Ex9BT

Kataloog Paigaldusseadmed

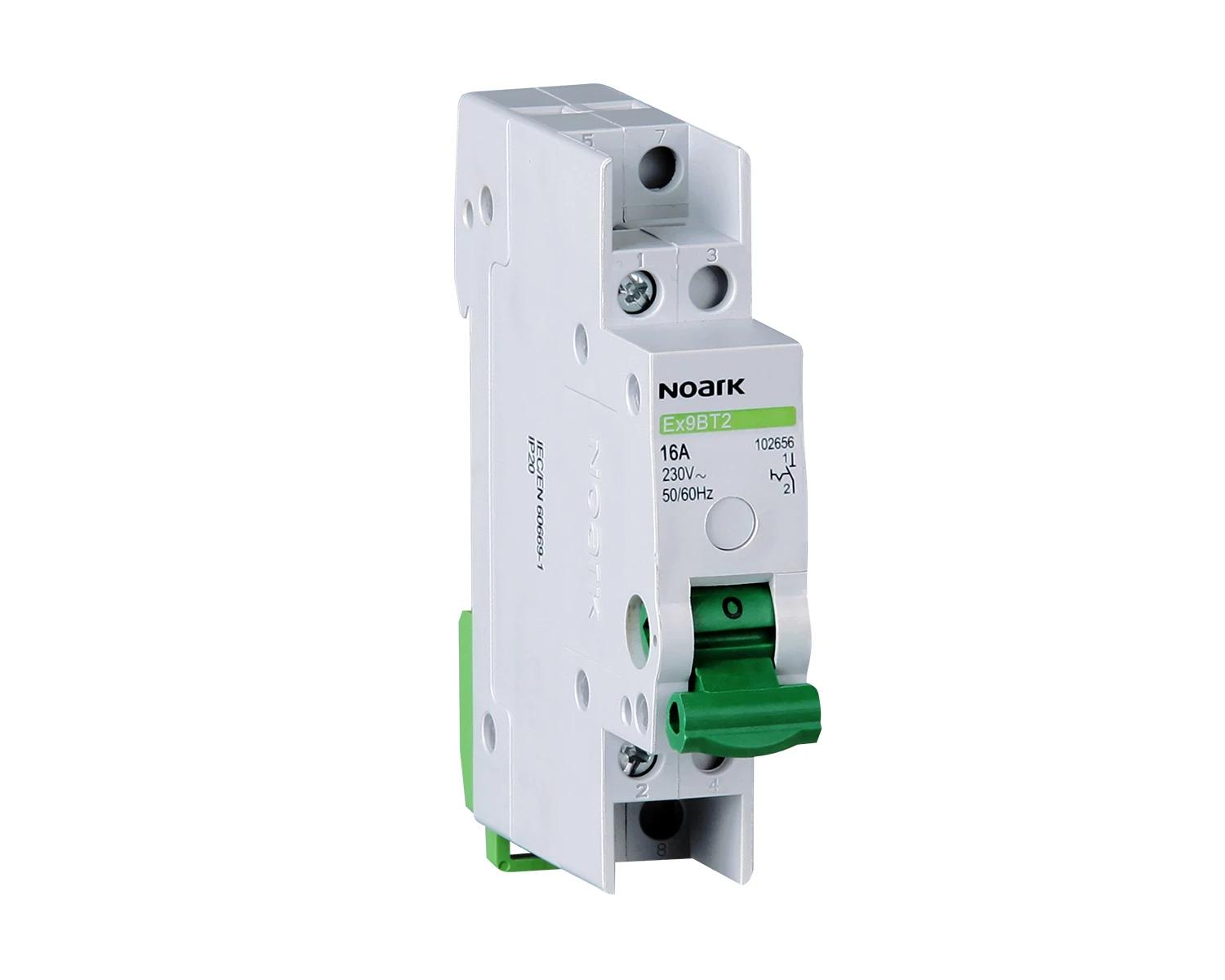

Ümberlülitid Ex9BT2 10 16A

Lülitusfunktsioon

Avatud kontaktide arv

Suletud kontaktide arv

Lülituskontaktide arv

Pooluste arv

Nimivool [A]

Nimipinge [V]

Nimilülitusvõimsus [kA]

Lahutusvõime lühise korral (lcw) [kA]

Pinge tüüp

Sunderaldus (standardi DIN VDE 0113 järgi)

Signaallambiga

Värviline kuppel

Laius moodulite arvuna

Sisseehitussügavus [mm]

Kaitseaste (IP)

Power loss [W]

Lülitusfunktsioon	Juhtlüliti
Avatud kontaktide arv	1
Suletud kontaktide arv	0
Lülituskontaktide arv	0
Pooluste arv	1
Nimivool [A]	16
Nimipinge [V]	230
Nimilülitusvõimsus [kA]	-
Lahutusvõime lühise korral (lcw) [kA]	-
Pinge tüüp	AC
Sunderaldus (standardi DIN VDE 0113 järgi)	Nie
Signaallambiga	Nie
Värviline kuppel	Hall
Laius moodulite arvuna	1
Sisseehitussügavus [mm]	80
Kaitseaste (IP)	IP20
Power loss [W]
