Instalacione preklopne sklopke Ex9BT za uključenje pomoćnih, kontrolnih, mernih i drugih strujnih kola. Dostupne su verzije sa NO, NC i CO kontaktima i njihove kombinacije.

Osnovna verzija samo sa NO kontaktom opremljena je ručicom zelene boje. Verzije samo sa NC kontaktima ispručuju se sa crvenom ručicom. Sve ostale verzije imaju neutralnu crnu ručicu.

Pored standardne prekidačke funkcije, na raspolaganju je i kombinacija sklopka sa signalnom sijalicom u jednom uređaju.

Tehnički podaci Ex9BT

Instrukcije za montažu Ex9BT

Sertifikat o usaglašenosti Ex9BT

Katalog Instalacioni- Modularni Uređaji

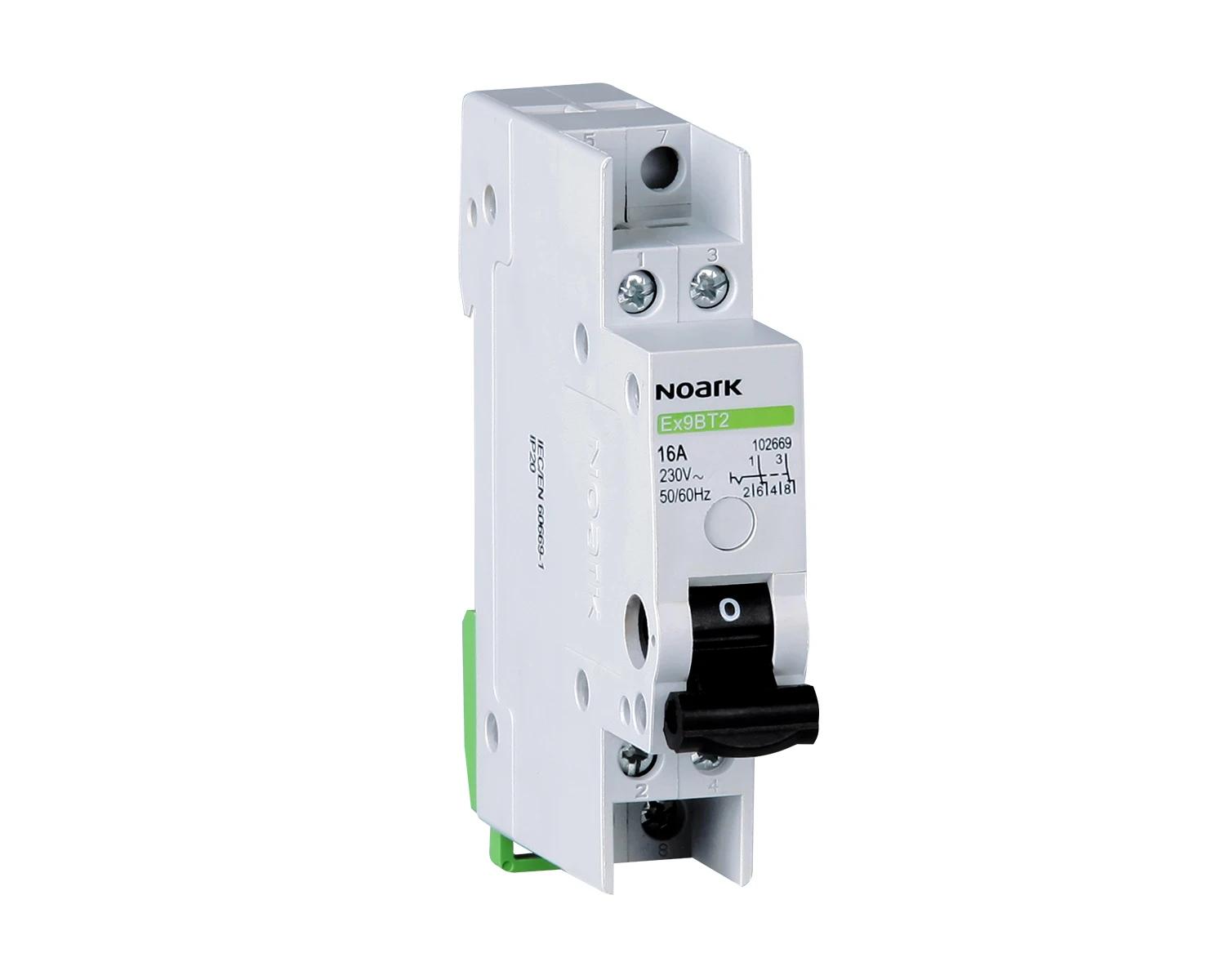

Preklopne sklopke Ex9BT2 2CO 16A

Switching function

Number of normally open contacts

Number of normally closed contacts

Number of change-over contacts

Number of poles

Nominal rated current [A]

Nominal rated voltage [V]

Rated switching capacity [kA]

Short-circuit breaking capacity (Icw) [kA]

Voltage type

Forced segregation (according to DIN VDE 0113)

With signal lamp

Colour calotte

Width in number of modular spacings

Built-in depth [mm]

Degree of protection (IP)

Power loss [W]

Switching function	Control switch
Number of normally open contacts	0
Number of normally closed contacts	0
Number of change-over contacts	2
Number of poles	2
Nominal rated current [A]	16
Nominal rated voltage [V]	230
Rated switching capacity [kA]	-
Short-circuit breaking capacity (Icw) [kA]	-
Voltage type	AC
Forced segregation (according to DIN VDE 0113)	Nie
With signal lamp	Nie
Colour calotte	Grey
Width in number of modular spacings	1
Built-in depth [mm]	80
Degree of protection (IP)	IP20
Power loss [W]
