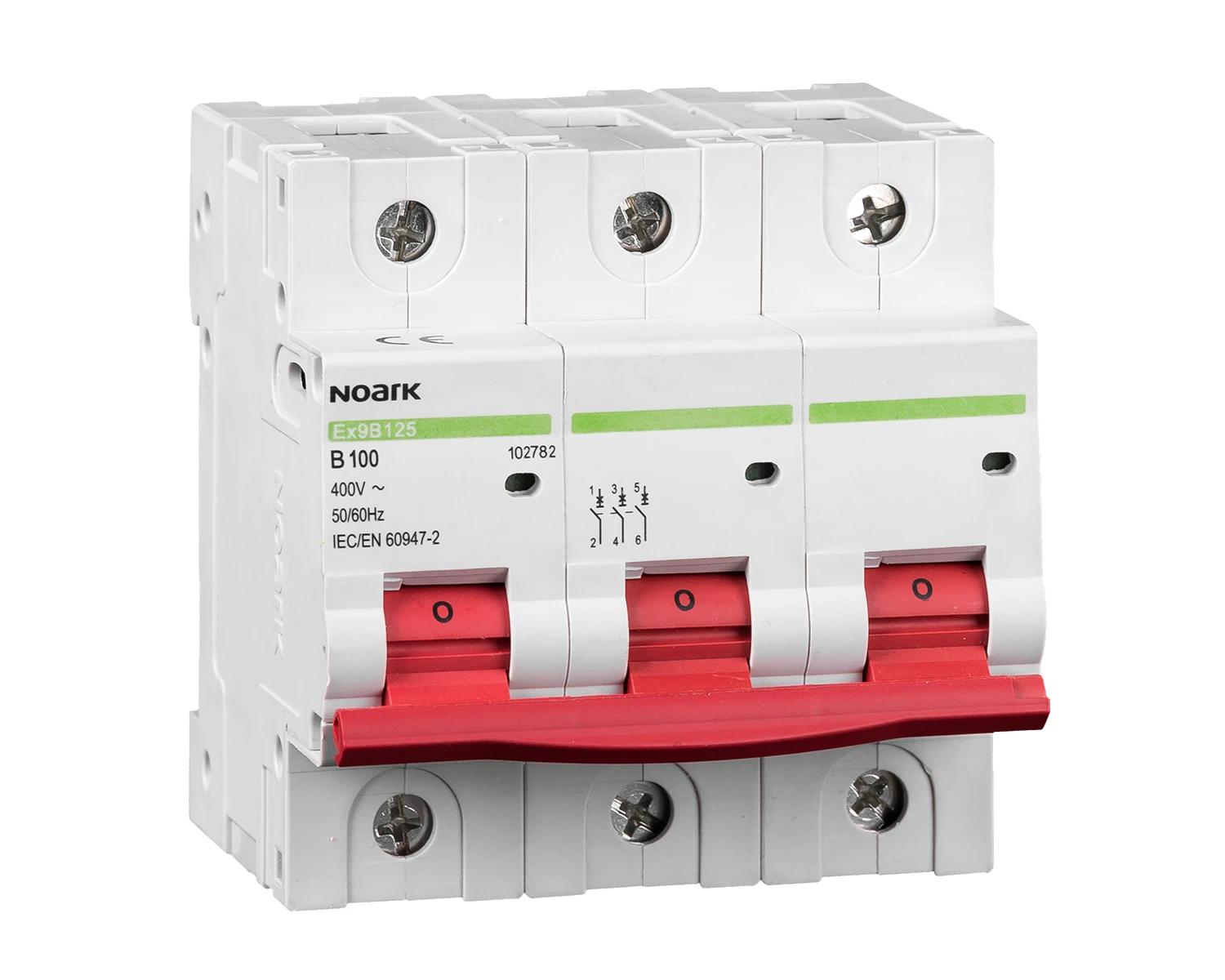

Wyłączniki nadprądowe Ex9B125 3P B100A
102782
8592765027832
Wyłączniki nadprądowe Ex9B125 są przeznaczone do rozdziału energii elektrycznej i zabezpieczania instalacji przemysłowych. Chronią przed przeciążeniem i skutkami zwarć. Dostępne są dla prądu znamionowego do 125 A i prądu wyłączalnego zwarciowego granicznego do 25kA (EN 60947-2). Wyłączniki nadprądowe Ex9B125 mogą być łączone z szeroką gamą akcesoriów (takich samych jak dla wyłączników Ex9B) w tym ze stykami pomocniczymi, stykami pomocniczymi zadziałania, wyzwalaczami wzrostowymi, podnapięciowymi oraz nadnapięciowymi. Możliwe jest tworzenie różnorodnych kombinacji akcesoriów.
| Charakterystyka wyzwalania | B |
| Liczba biegunów (całkowita) | 3 |
| Liczba biegunów | 3 |
| Prąd znamionowy [A] | 100 |
| Napięcie znamionowe [V] | 400 |
| Znamionowa zwarciowa zdolność łączeniowa Icn EN 60898 przy 230 V [kA] | 15 |
| Znamionowa zwarciowa zdolność łączeniowa Icu IEC 60947-2 przy 230 V [kA] | 20 |
| Rodzaj napięcia | AC |
| Klasa ograniczania energii | 3 |
| Częstotliwość [Hz] | 50 - 60 |
| Jednocześnie rozłączany biegun N | Nie |
| Kategoria przeciwprzepięciowa | 3 |
| Stopień zanieczyszczenia | 3 |
| Szerokość wyrażona liczbą modułów | 4.5 |
| Głębokość wbudowania [mm] | 75 |
| Możliwość dodatkowego wyposażenia | Tak |
| Stopień ochrony (IP) | IP20 |
| Straty mocy [W] | 23.1 |
