- Miniatūrs jaudas slēdzis Ex9B125 3PN B16A

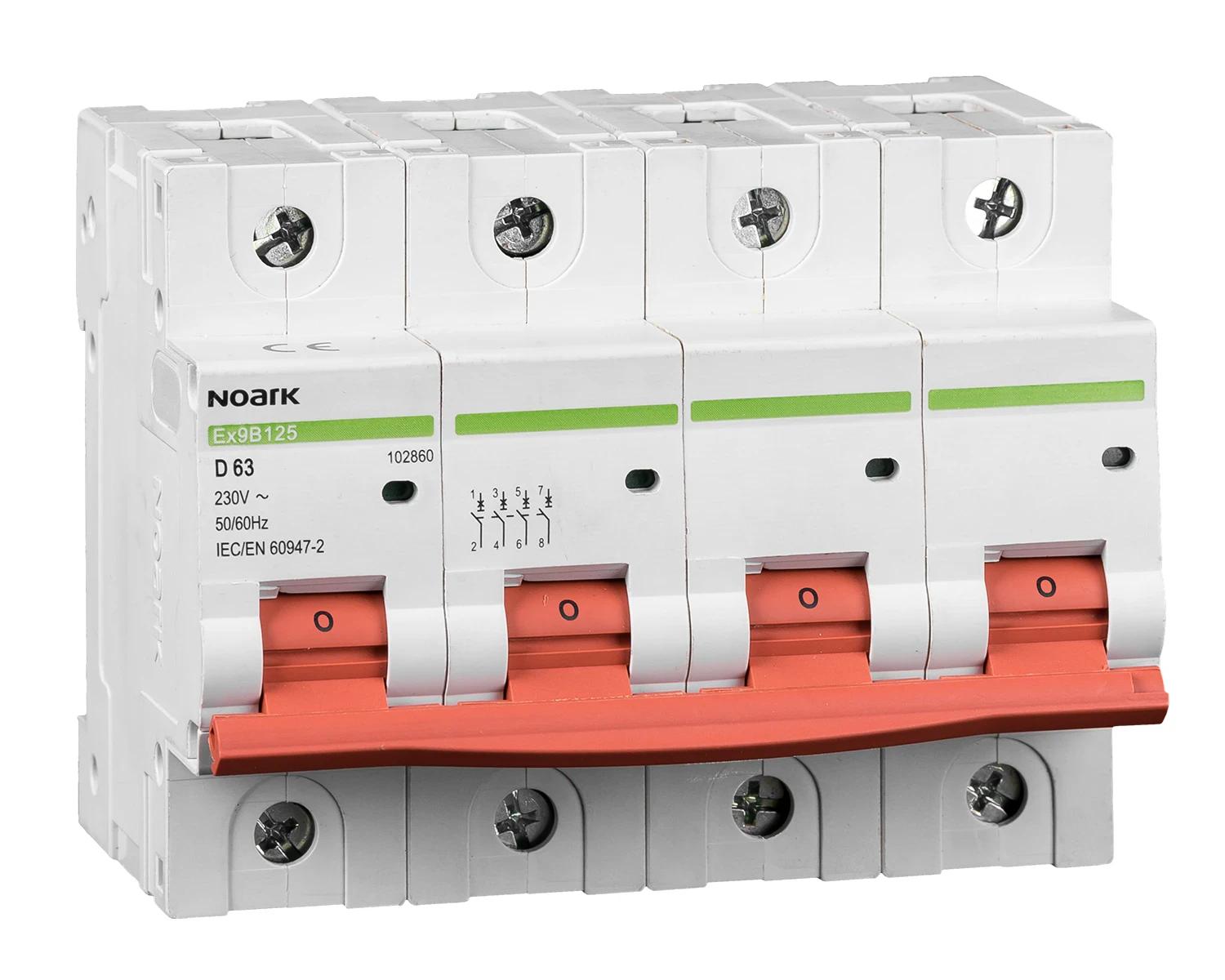

Miniatūrs jaudas slēdzis Ex9B125 3PN B16A
102804
8592765028051
Miniatūrie jaudas slēdži Ex9B125 ir piemēroti galvenokārt strāvas sadalei un rūpnieciskām vajadzībām īsslēguma un pārslodzes strāvas aizsardzībai ar nominālo strāvu līdz 100 A un ļoti augstu nominālo pārrāvuma jaudu (pārbaudīts saskaņā ar EN 60947-2). Šos slēdžus iespējams kombinēt ar plašu aksesuāru klāstu (tāpat kā Ex9B slēdžus), tostarp ar palīgierīcēm un signāla kontaktiem, šunta kustības, minimālsprieguma un pārsprieguma atbrīvošanu. Ir iespējams izveidot dažādu aksesuāru kombināciju.
| Atbrīvošanas īpašības | B |
| Polu skaits (kopā) | 4 |
| Aizsargāto polu skaits | 3 |
| Nominālā strāva [A] | 16 |
| Nominālais spriegums [V] | 400 |
| Nominālā īssavienojuma pārrāvuma jauda (Icn EN 60898 pie 230 V) [kA] | 20 |
| Nominālā īssavienojuma pārrāvuma jauda (Icn EN 60947-2 pie 230 V) [kA] | 25 |
| Sprieguma veids | AC |
| Spriegumu ierobežojošā klase | 3 |
| Frekvence [Hz] | 50 - 60 |
| Vienlaicīga N-neutral pārslēgšana | Tak |
| Pārsprieguma kategorija | 3 |
| Piesārņojuma pakāpe | 3 |
| Platums moduļu atstarpju skaitā | 6 |
| Iebūvēts dziļums [mm] | 75 |
| Pieejamais papildaprīkojums | Tak |
| Aizsardzības pakāpe (IP) | IP20 |
| Power loss [W] | 8.4 |
