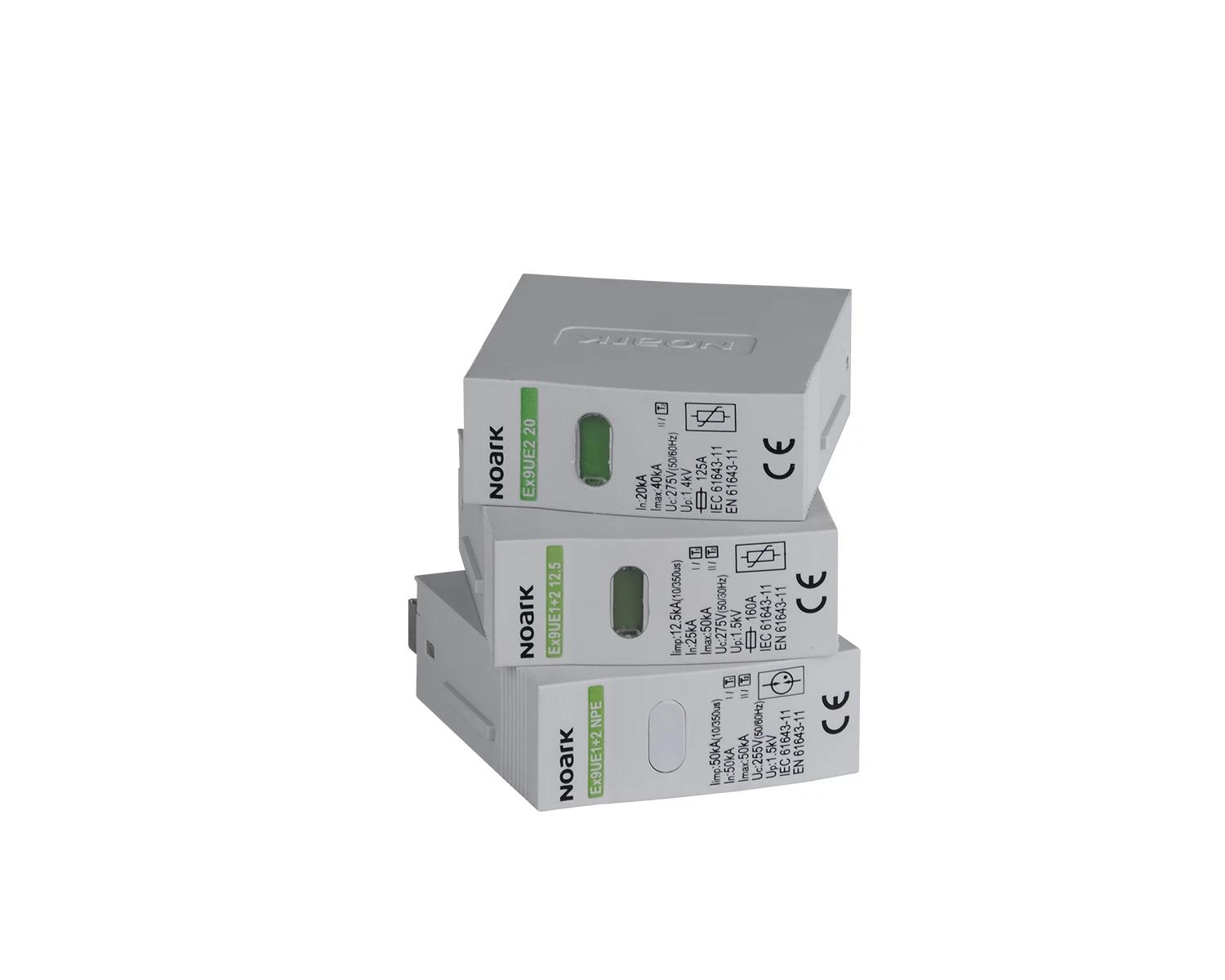

Pingeimpulsi kaitseseade Ex9UE2 20 1P 320 M

Ex9UE1+2 25 tooteliinis on I+II klassi pingeimpulsi kaitseseadmed. Need on mõeldud kaitseks keskmise tugevusega otsese pikselöögi eest. Tavalises kolmefaasilises TN-C võrgus pakuvad need kuni LPL I, II nõuetele vastavat kaitset, mis on sätestatud standardis EN 62305, kui elektripaigaldisse siseneva pikse koguvool on kuni 75 kA ja kogu löögivool 150 või 200 kA lähtuvalt füüsilisest konfiguratsioonist ning piksevarda, elektripaigaldise maanduspunkti ja SPD paigalduskoha vastastikusest paigutusest. Ex9UE1+2 25 on hübriid, kus on ühendatud kõrge energiaga metalloksiidvaristorid ja isolatsiooni sädevahemik. See kombinatsioon tagab lühema reaktsiooniaja tänu kiiretele metalloksiidvaristoridele ja madala pingega sädevahemikule võrreldes ainult sädevahemikuga lahendusega. Metalloksiidvaristori jadaühendus piirab järelvoolu karakteristikuid sädevahemikul, kuid võimaldab ka täielikku isolatsiooni tänu sädevahemiku ja metalloksiidvaristoride jadaühendusele. Põhikarakteristikud määratleb peamiselt metalloksiidvaristori osa. Saadav kaitsetase ja reaktsioonikarakteristikud vastavad SPD-de I ja II klassi nõuetele. Ex9UE1+2 25 pakub kaitset nii I kui ka II klassile. Modulaarne ehitus ja pistikühendused võimaldavad talitlusmoodulite lihtsat ja kiiret asendamist, kui metalloksiidvaristori kasutusaeg saab suure intensiivsuse või sagedaste ülepingetippude tõttu läbi.
