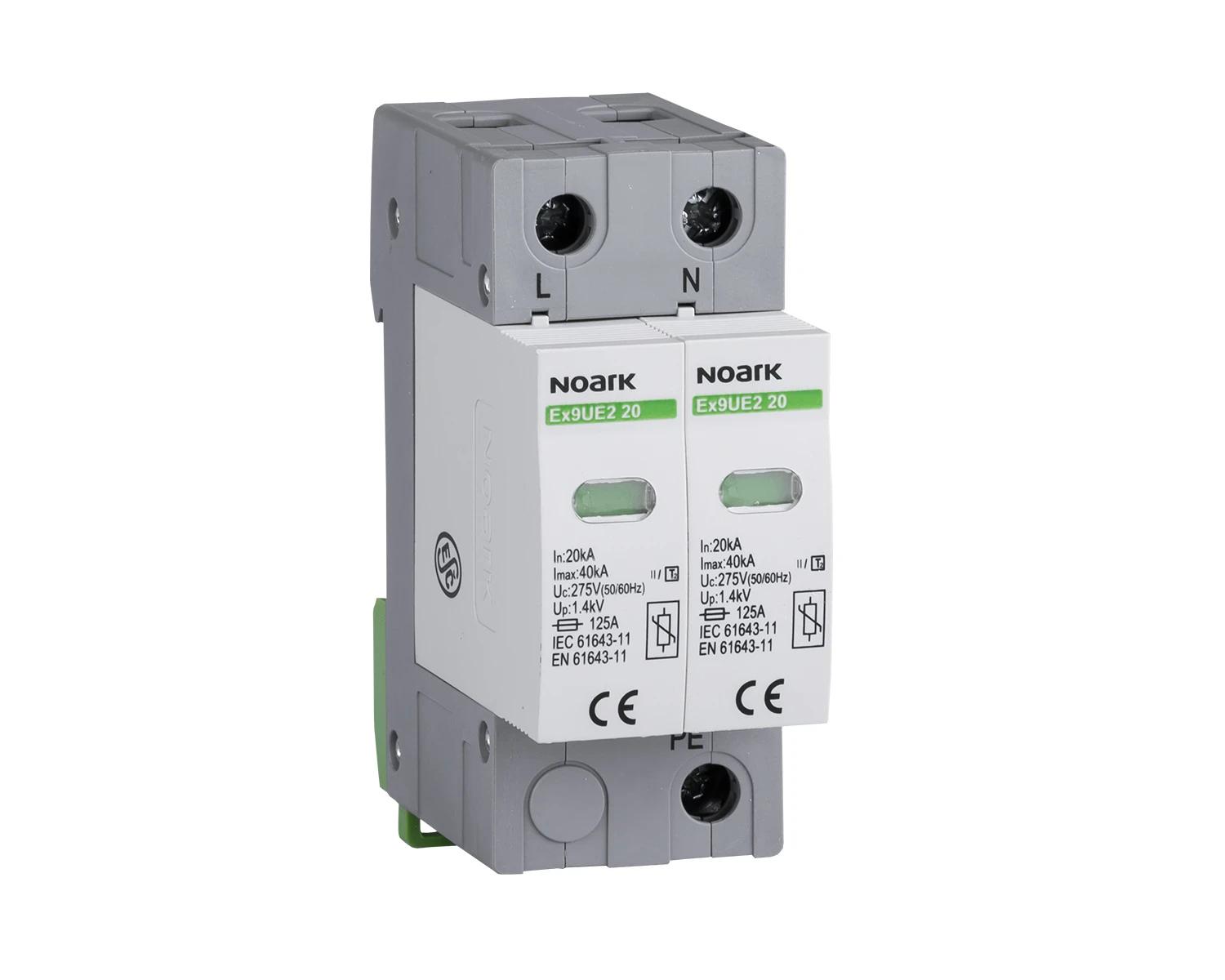

Pingeimpulsi kaitseseade Ex9UE2 20 2P 320
Ex9UE2 tooteliinis on II klassi pingeimpulsi kaitseseadmed. Need on mõeldud kaitseks siirdeülepinge eest, mida tekitavad kiired lülitused või kaudne pikselöök (jääkefektid). Kaablipikkuse iga 10–20 m järel on soovitatav paigaldada II klassi SPD-d, tavaliselt pea- ja alajaotuskilpidele. Ex9UE2 20 440 on mõeldud vahetuks koordineerimiseks I klassi SPD-ga, mis kuuluvad tooteliini Ex9UE1 35. Ex9UE2 20 275 puhul toimub koordineerimine Ex9UE1 35 tooteliiniga 10 m pikkuse kaabli abil. Ex9UE2 ehitus põhineb metalloksiidvaristoridel. Sellisel ehitusel on väga lühike reaktsiooniaeg. Modulaarne ehitus ja pistikühendused võimaldavad talitlusmoodulite lihtsat ja kiiret asendamist, kui metalloksiidvaristori kasutusaeg saab sagedaste ülepingetippude tõttu läbi.
| Süsteemi konfiguratsioon | TN-S, TT |
| Pooluste tüüp | 2 |
| Nominaalne pingeimpulsi lahendusvool (8/20) [kA] | 20 |
| Nimipinge AC [V] | 320 |
| Max püsipinge AC [V] | 320 |
| Pinge kaitsetase L-N [kV] | 1.6 |
| Pinge kaitsetase N-PE [kV] | - |
| Lühisekindel | Tak |
| Paigaldusmeetod | DIN-siin 35 mm |
| Ehitussuurus | 2 moodulipesa |
| Juhtme max ristlõige, jäik (jäik, kiudjuhe) [mm²] | 35 |
| Juhtme max ristlõige, painduv (peen kiud) [mm²] | 35 |
| Kaugsignaalimiskontakt | Nie |
| Sisseehitatud varukaitse | Nie |
| Signaalimine seadmel | Optiline |
| Kategooria tüüp 2 | Tak |
| Kaitseaste (IP) | IP20 |
| Laius moodulite arvuna | 2 |
| Power loss [W] | 0.1 |
