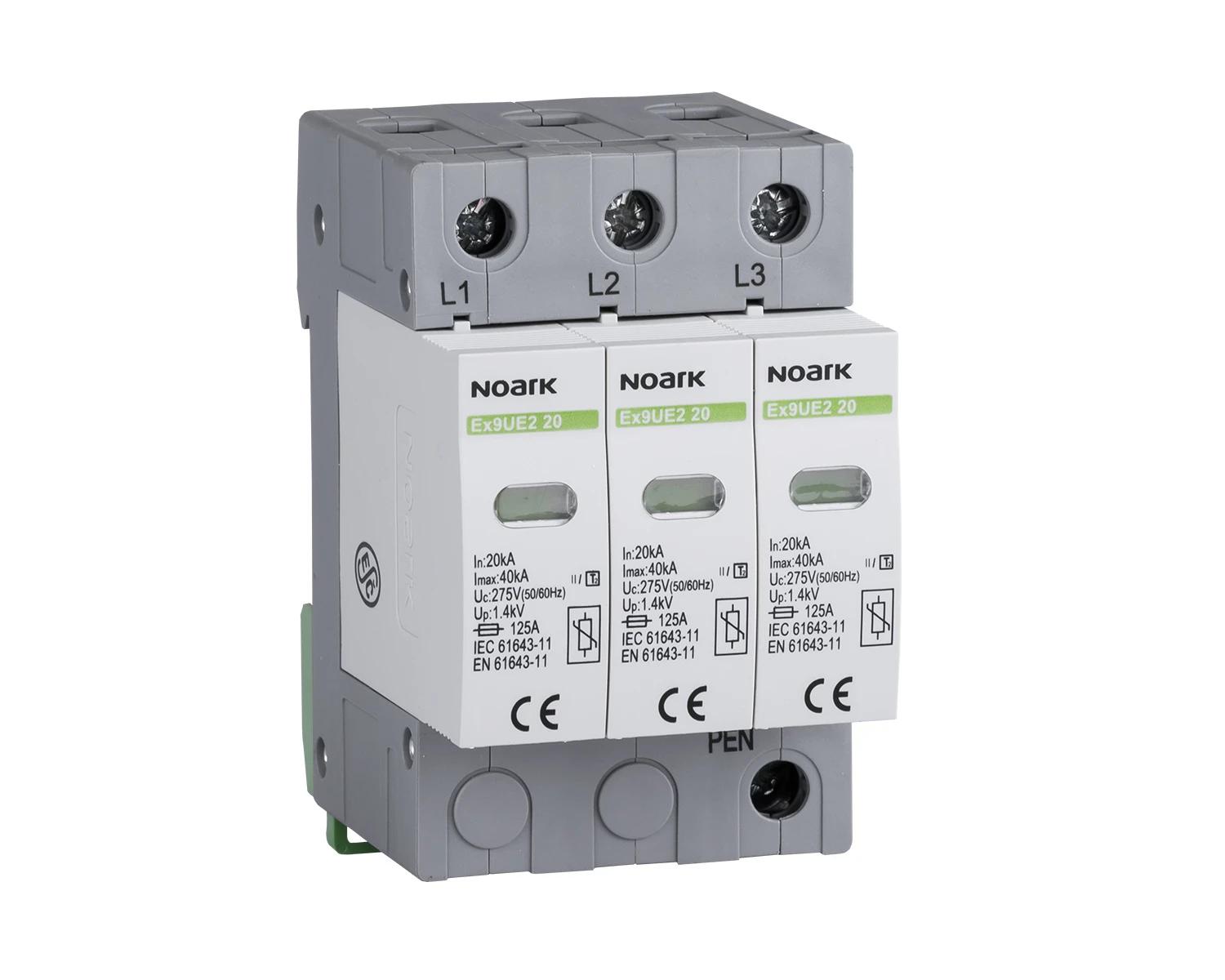

Pingeimpulsi kaitseseade Ex9UE2 20R 3P 385

103773

8592765037749

Ex9UE2 tooteliinis on II klassi pingeimpulsi kaitseseadmed. Need on mõeldud kaitseks siirdeülepinge eest, mida tekitavad kiired lülitused või kaudne pikselöök (jääkefektid). Kaablipikkuse iga 10–20 m järel on soovitatav paigaldada II klassi SPD-d, tavaliselt pea- ja alajaotuskilpidele. Ex9UE2 20 440 on mõeldud vahetuks koordineerimiseks I klassi SPD-ga, mis kuuluvad tooteliini Ex9UE1 35. Ex9UE2 20 275 puhul toimub koordineerimine Ex9UE1 35 tooteliiniga 10 m pikkuse kaabli abil. Ex9UE2 ehitus põhineb metalloksiidvaristoridel. Sellisel ehitusel on väga lühike reaktsiooniaeg. Modulaarne ehitus ja pistikühendused võimaldavad talitlusmoodulite lihtsat ja kiiret asendamist, kui metalloksiidvaristori kasutusaeg saab sagedaste ülepingetippude tõttu läbi.

Znajdź sklep

Süsteemi konfiguratsioon	TN-C, IT
Pooluste tüüp	3
Nominaalne pingeimpulsi lahendusvool (8/20) [kA]	20
Nimipinge AC [V]	385
Max püsipinge AC [V]	385
Pinge kaitsetase L-N [kV]	1.9
Pinge kaitsetase N-PE [kV]	-
Lühisekindel	Tak
Paigaldusmeetod	DIN-siin 35 mm
Ehitussuurus	3 moodulipesa
Juhtme max ristlõige, jäik (jäik, kiudjuhe) [mm²]	35
Juhtme max ristlõige, painduv (peen kiud) [mm²]	35
Kaugsignaalimiskontakt	Tak
Sisseehitatud varukaitse	Nie
Signaalimine seadmel	Optiline
Kategooria tüüp 2	Tak
Kaitseaste (IP)	IP20
Laius moodulite arvuna	3
Power loss [W]	0.1
