Reverzni sklopnici Ex9CR namjenjeni su uglavnom za uključivanje asinhronih motora sa mogućnošću promjene smjera obrtaja. Takođe, mogu se koristiti za prekidanje dva kola gdje je neophodno osigurati da je samo jedno strujno kolo zatvoreno.

Ova kombinacija opremljena je sa mehaničkom blokadom. Dodatna električna blokada kontrolnih napona (npr. za EN 60204) može se implementirati putem pomoćnih kontakata AX42 ili ugradnjom pomoćnih kontakata.

Podjela u četiri veličine donosi optimizaciju električnih parametara i mehaničkih dimenzija. Sve veličine dijele isti dodatni pribor. Bimetalni releji razlikuju se za sve veličine kako bi se uklopili sa kontaktorom u skladu sa datom nominalnom strujom.

Potvrda o usklađenosti Ex9C09-18

Tehnički podaci Ex9CR

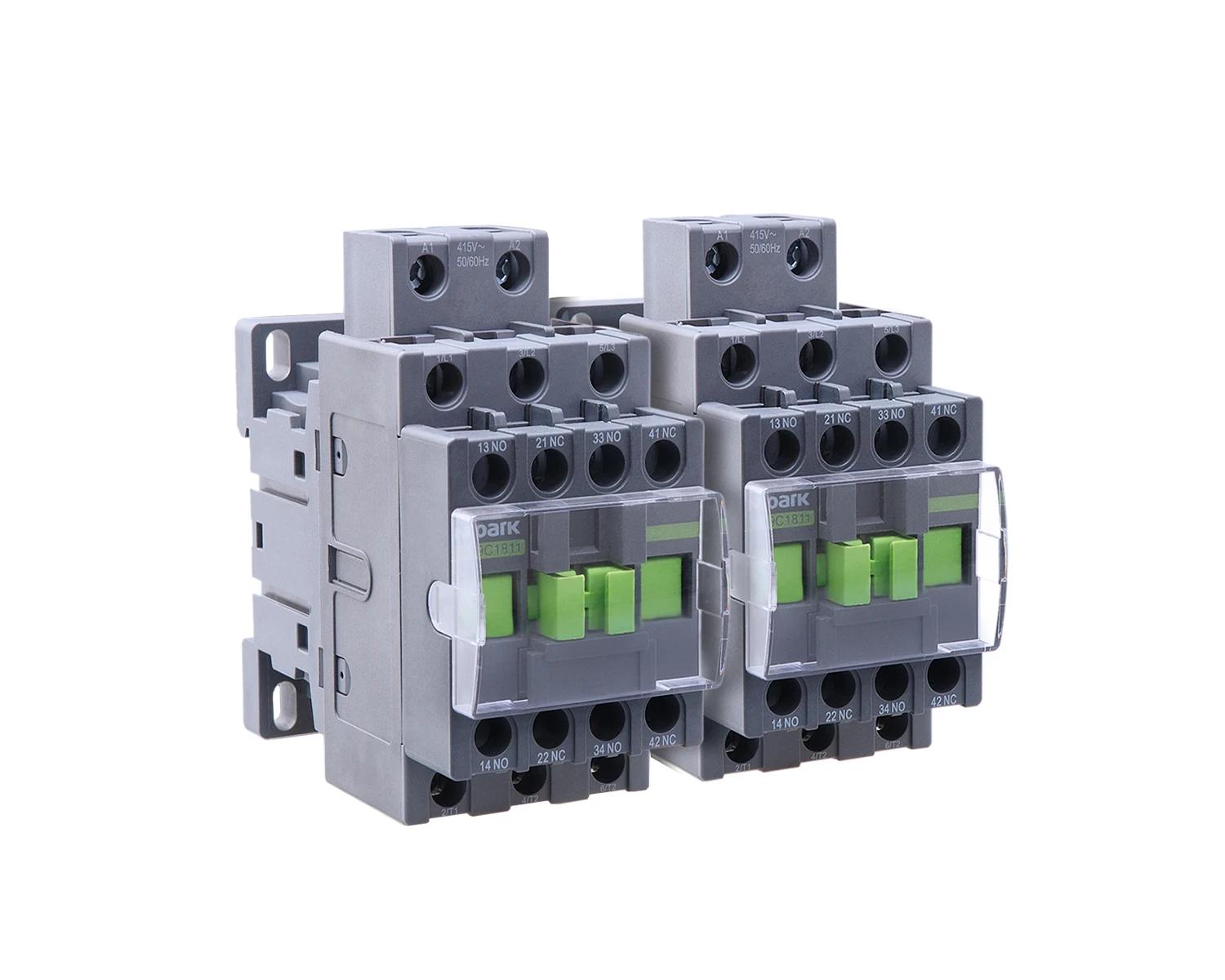

Reverzni sklopnici Ex9CR09 11 3P 400V

Function

Rated control supply voltage Us at AC 50 Hz [V]

Voltage type for actuating

Rated operation current Ie at AC-3, 400 V [A]

Rated operation power at AC-3, 400 V [kW]

Type of electrical connection of main circuit

Degree of protection (IP)

Power loss [W]

Function	Reverzni kontaktor
Rated control supply voltage Us at AC 50 Hz [V]	400
Voltage type for actuating	AC
Rated operation current Ie at AC-3, 400 V [A]	9
Rated operation power at AC-3, 400 V [kW]	5.5
Type of electrical connection of main circuit	Other
Degree of protection (IP)	IP20
Power loss [W]	0.2
