Rozvodnice PNF-HW jsou určeny zejména pre domový aplikace. Jejich design je přizpůsoben montáži pod omietku. Dvojitý systém uchycení umožňuje použití i do dutých stěn (testováno zkouškou žhavou smyčkou při 850°C). Balení obsahuje vlastní rozvodnici, dveře, přístrojové DIN lišty, N + PE svorkovnica, čelní kryt s výřezem pre přístroje, záslepku neobsazených pozic a upevňovací materiál.

Montážny návod PNF

Katalógový list PNF-HW

Prehlásenie o zhode PNF-HW

Katalog rozvodnice

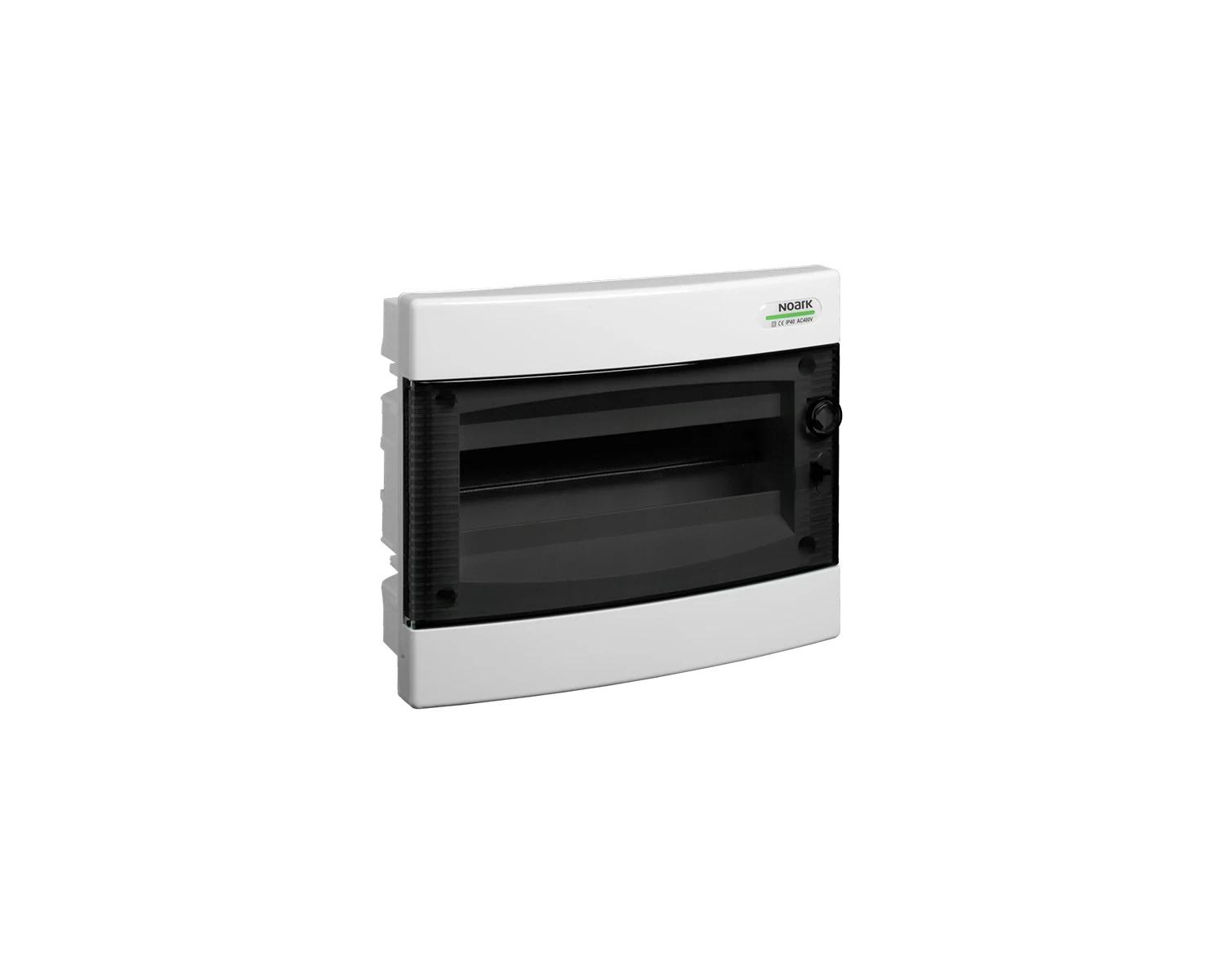

Rozvodnice PNF-HW 12T

Spôsob montáže

Počet riadkov

Šírka v moduloch

Druh obalu

Krycí model

Priehľadný kryt/dvere

Materiál púzdra

Výška [mm]

Šírka [mm]

Hĺbka [mm]

Vhodné pre zapustenú inštaláciu [mm]

DIN-lišta

S montážnou doskou

Možné predĺženie

Verzia EMC

Farba

Odtieň RAL

Stupeň krytia

So zámkom

Tepelný rozptyl (Delta T = 20 K) podľa IEC/TR 60890 [W]

Spôsob montáže	Dutá stena
Počet riadkov	1
Šírka v moduloch	12
Druh obalu	Dvere
Krycí model	Zavřené
Priehľadný kryt/dvere	Tak
Materiál púzdra	Plastové
Výška [mm]	227
Šírka [mm]	282
Hĺbka [mm]	99
Vhodné pre zapustenú inštaláciu [mm]	70
DIN-lišta	Tak
S montážnou doskou	Nie
Možné predĺženie	Nie
Verzia EMC	Nie
Farba	Biely
Odtieň RAL	9003
Stupeň krytia	IP40
So zámkom	Nie
Tepelný rozptyl (Delta T = 20 K) podľa IEC/TR 60890 [W]	25
