Rozvodnice PNF-HW jsou určeny zejména pro domovní aplikace. Jejich design je přizpůsoben montáži pod omítku. Dvojitý systém uchycení umožňuje použití i do dutých stěn (testováno zkouškou žhavou smyčkou při 850°C). Balení obsahuje vlastní rozvodnici, dveře, přístrojové DIN lišty, N + PE svorkovnice, čelní kryt s výřezem pro přístroje, záslepku neobsazených pozic a upevňovací materiál.

Montážní návod PNF

Katalogový list PNF-HW

EU prohlášení o shodě PNF-HW

Katalog rozvodnice

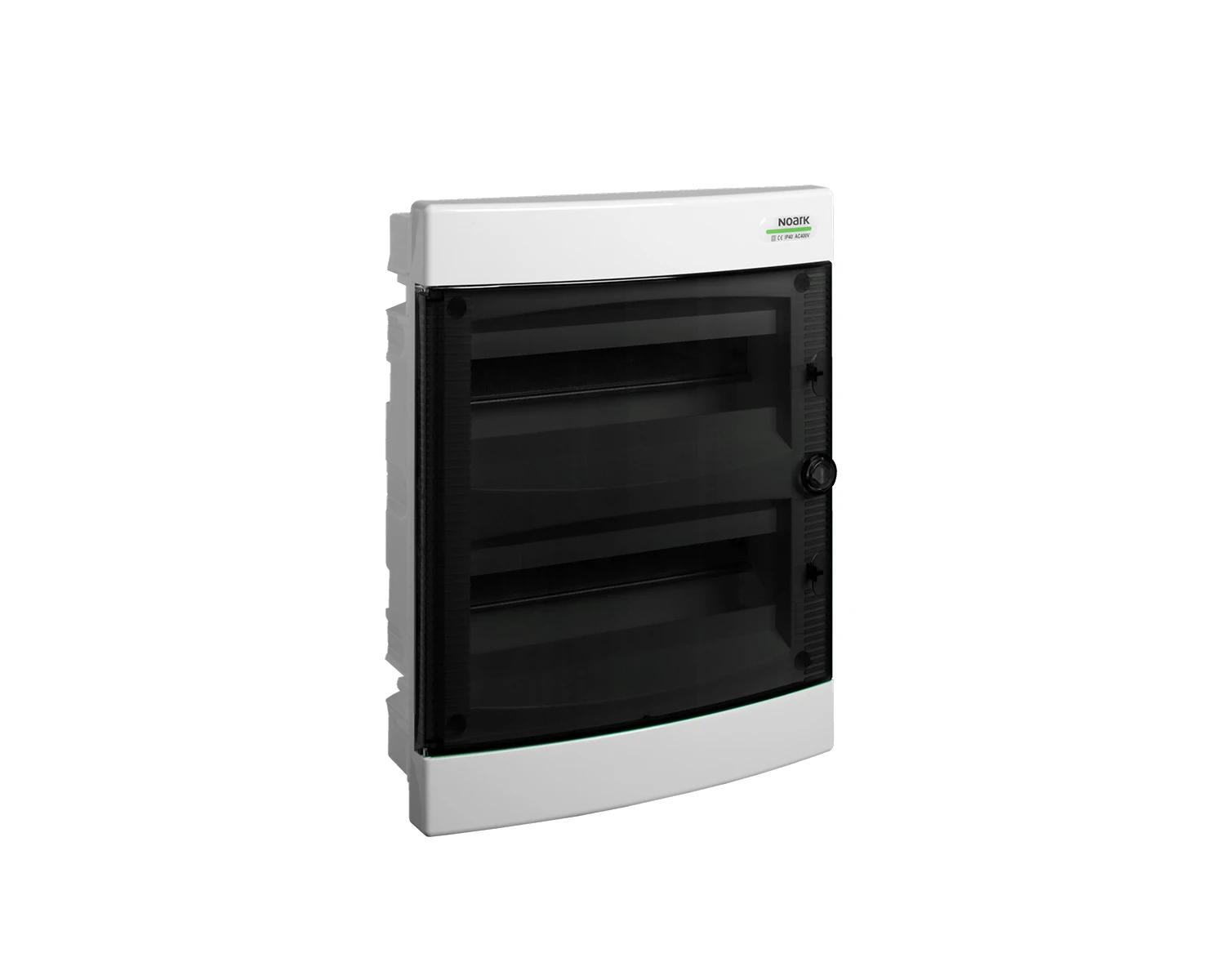

Rozvodnice PNF-HW 24T

Způsob montáže

Počet řad

Šířka v modulech

Typ krytu

Krycí model

Průhledný kryt/dveře

Materiál pouzdra

Výška [mm]

Šířka [mm]

Hloubka [mm]

Zabudovaná hloubka [mm]

DIN-lišta

S montážní deskou

Možnost rozšíření

Verze EMC

Barva

RAL odstín

Stupeň krytí (IP)

Se zámkem

Tepelný rozptyl (Delta T = 20 K) podle IEC/TR 60890 [W]

Způsob montáže	Dutá stěna
Počet řad	2
Šířka v modulech	12
Typ krytu	Dveře
Krycí model	Zavřené
Průhledný kryt/dveře	Tak
Materiál pouzdra	Plastové
Výška [mm]	351
Šířka [mm]	282
Hloubka [mm]	99
Zabudovaná hloubka [mm]	70
DIN-lišta	Tak
S montážní deskou	Nie
Možnost rozšíření	Nie
Verze EMC	Nie
Barva	Bílý
RAL odstín	9003
Stupeň krytí (IP)	IP40
Se zámkem	Nie
Tepelný rozptyl (Delta T = 20 K) podle IEC/TR 60890 [W]	30
