Plastové rozvodnice řady PNF pro montáž pod omítku s krytím IP40 jsou určeny pro domovní a všeobecné aplikace. Varianta pod omítku PNF je k dispozici v provedení pro 4 až 54 modulů rozdělených do jedné až tří řad. Všechny verze jsou nabízeny v provedení s bílými nebo průhlednými dveřmi. Balení obsahuje vlastní rozvodnici, dveře, přístrojové DIN lišty, N + PE svorkovnice, čelní kryt s výřezem pro přístroje, záslepku prázdných pozic a upevňovací materiál.

Katalogový list PNF

Montážní návod PNF

EU prohlášení o shodě PNF

Katalog rozvodnice

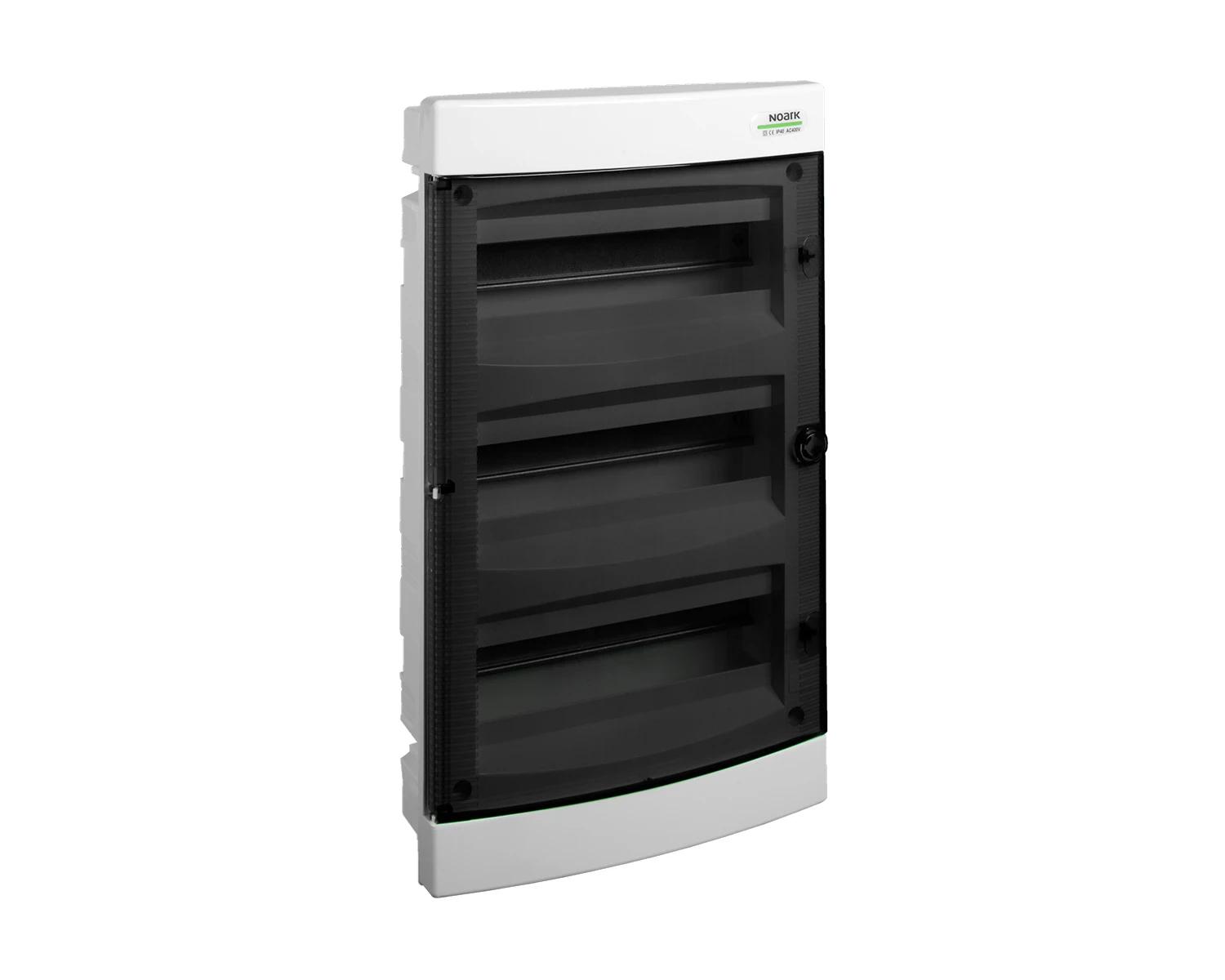

Plastové rozvodnice PNF 3x18T

Způsob montáže

Počet řad

Šířka v modulech

Typ krytu

Krycí model

Průhledný kryt/dveře

Materiál pouzdra

Výška [mm]

Šířka [mm]

Hloubka [mm]

Zabudovaná hloubka [mm]

DIN-lišta

S montážní deskou

Možnost rozšíření

Verze EMC

Barva

RAL odstín

Stupeň krytí (IP)

Se zámkem

Tepelný rozptyl (Delta T = 20 K) podle IEC/TR 60890 [W]

Způsob montáže	Zapuštěné
Počet řad	3
Šířka v modulech	18
Typ krytu	Dveře
Krycí model	Zavřené
Průhledný kryt/dveře	Tak
Materiál pouzdra	Plastové
Výška [mm]	511
Šířka [mm]	393
Hloubka [mm]	106
Zabudovaná hloubka [mm]	70
DIN-lišta	Tak
S montážní deskou	Nie
Možnost rozšíření	Nie
Verze EMC	Nie
Barva	Bílý
RAL odstín	9003
Stupeň krytí (IP)	IP40
Se zámkem	Nie
Tepelný rozptyl (Delta T = 20 K) podle IEC/TR 60890 [W]	35
