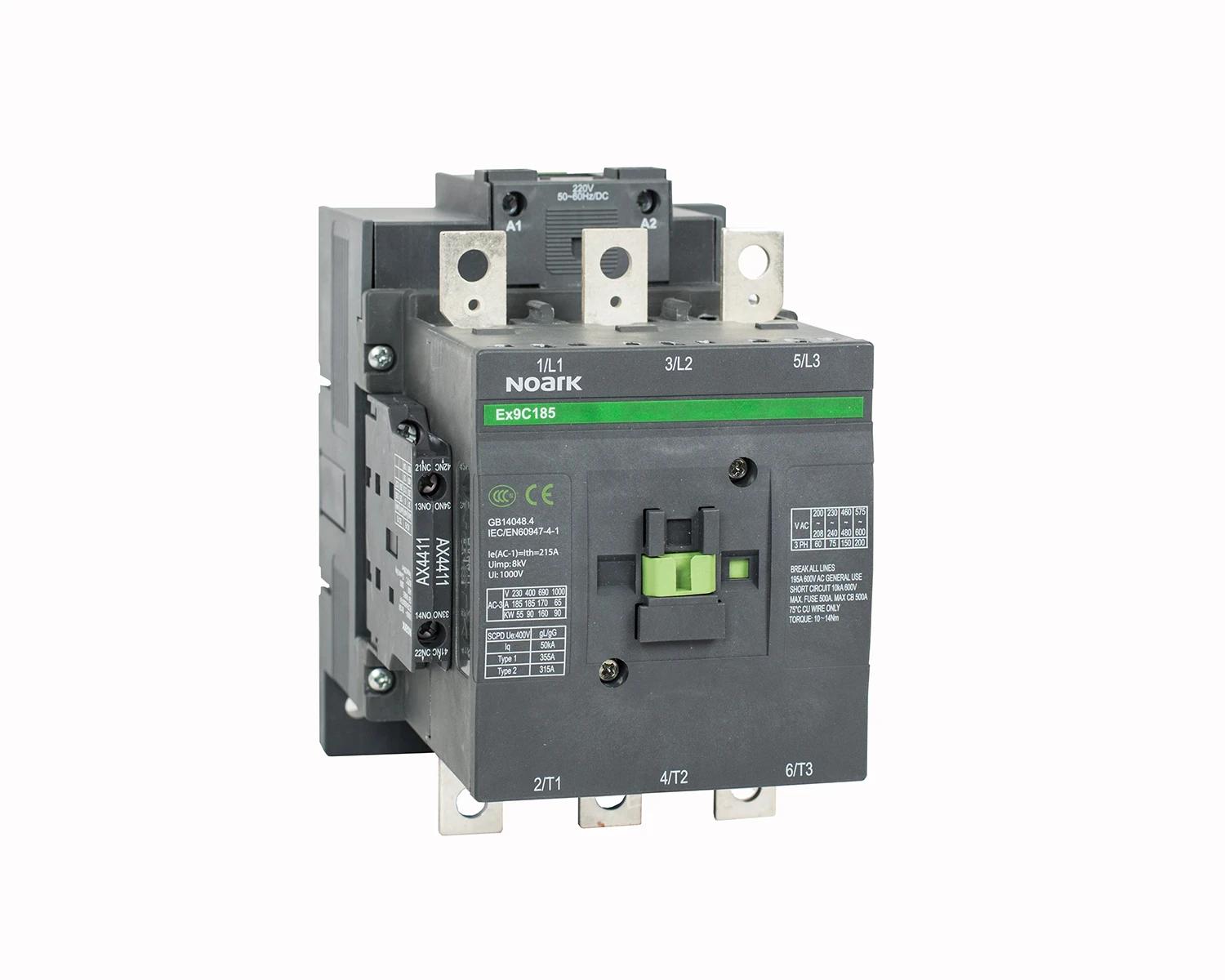

Stykače Ex9C115 22 3P 36V AC/DC

106216

8592765062178

Stykače Ex9C, určené pro jmenovité proudy od 115 do 1450 A v kategorii AC-3, jsou vhodné pro širokou škálu průmyslových aplikací, včetně použití v těžkém průmyslu. Jsou k dispozici v šesti typových velikostí, což umožňuje optimalizovat elektrický výkon a kompaktní mechanické rozměry. Pomocný kontakt je k dispozici jako příslušenství pro všechny typové velikosti. Stykače jsou dodávány s řízenou cívkou, která zajišťuje výrazné snížení spotřeby energie když je stykač sepnut. Nadproudová relé Ex9R jsou přizpůsobena příslušnému stykači pro daný jmenovitý proud, a to až do typové velikosti Ex9C500.

Znajdź sklep

Jmenovité řídicí napětí Us při AC 50 Hz [V]	36
Jmenovité řídicí napětí Us při DC [V]	36
Typ napětí pro ovládání	AC/DC
Jmenovitý provozní proud Ie při AC-1, 400 V [A]	160
Jmenovitý provozní proud Ie při AC-3, 400 V [A]	115
Jmenovitý provozní výkon při AC-3, 400 V [kW]	55
Jmenovitý provozní proud Ie při AC-4, 400 V [A]	54
Jmenovitý provozní výkon při AC-4, 400 V [kW]	30
Modulární verze	Nie
Počet pomocných zapínach kontaktů	2
Počet pomocných vypínacích kontaktů	2
Druh elektrického zapojení hlavního obvodu	Šroubové spojení
Počet hlavních vypínacích kontaktů	0
Počet hlavních zapínacích kontaktů	3
Max. ztrátový výkon [W]	2.115
