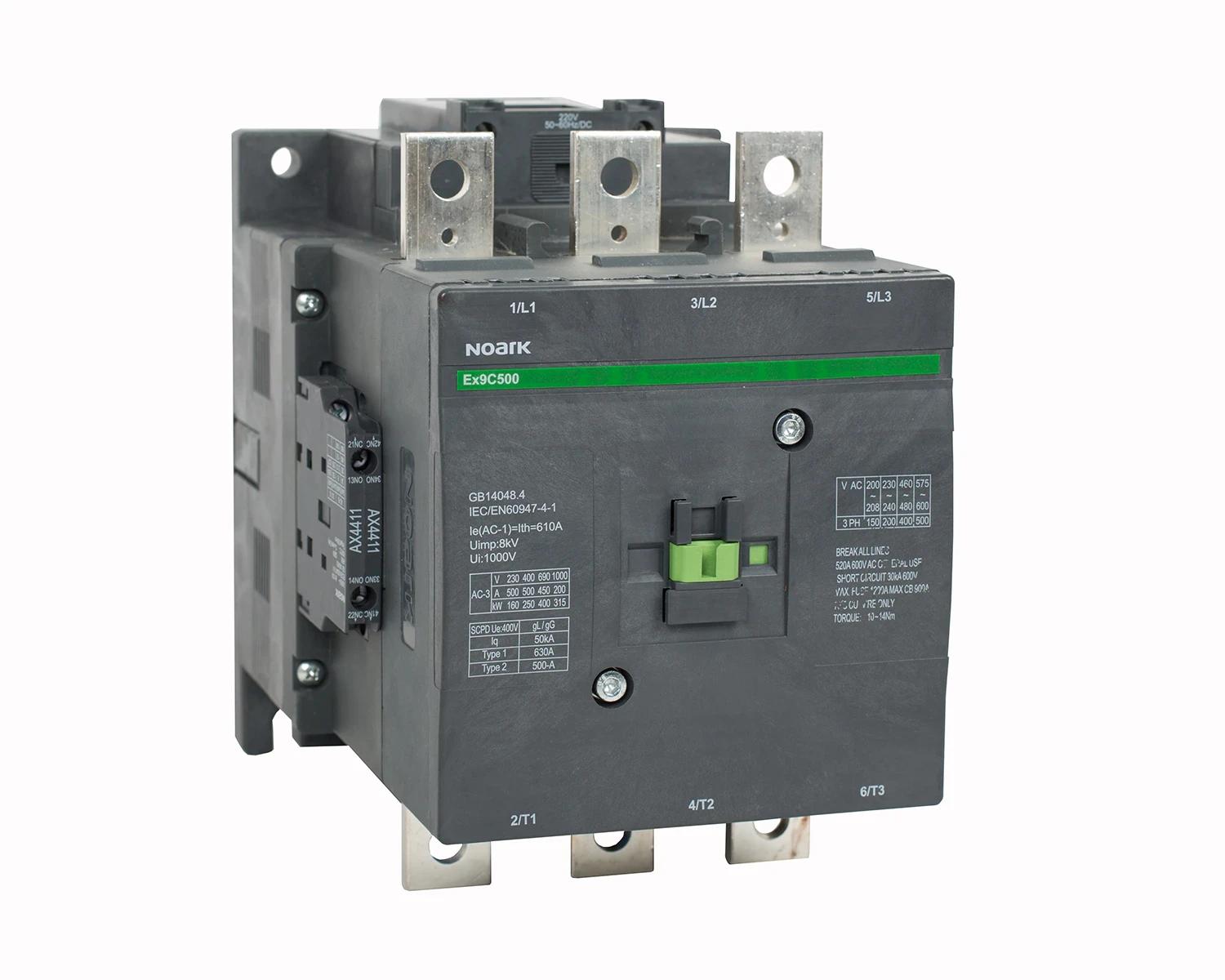

Stýkače Ex9C500 22 3P 36V AC/DC

106300

8592765063014

Stýkače Ex9C, určené pre menovité prúdy od 115 do 1450 A v kategórii AC-3, sú vhodné pre širokú škálu priemyselných aplikácií, vrátane použitia v ťažkom priemysle. Sú k dispozícii v šiestich typových veľkostiach, čo umožňuje optimalizovať elektrický výkon a kompaktné mechanické rozmery. Pomocný kontakt je k dispozícii ako príslušenstvo pre všetky typové veľkosti. Stýkače sú dodávané s riadenou cievkou, ktorá zaisťuje výrazné zníženie spotreby energie keď je stýkač zopnutý. Nadprúdové relé Ex9R sú prispôsobené príslušnému stýkaču pre daný menovitý prúd, a to až do typovej veľkosti Ex9C500.

Znajdź sklep

Menovité riadiace napájacie napätie Us pri AC 50 Hz [V]	36
Menovité riadiace napájacie napätie Us pri DC [V]	36
Typ napätia pre ovládanie	AC/DC
Menovitý prevádzkový prúd Ie pri AC-1, 400 V [A]	610
Menovitý prevádzkový prúd Ie pri AC-2, 400 V [A]	500
Menovitý prevádzkový výkon pri AC-3, 400 V [kW]	250
Menovitý prevádzkový prúd Ie pri AC-3, 400 V [A]	175
Menovitý prevádzkový prúd pri AC-4, 400 V [kW]	100
Modulárna verzia	Nie
Počet pomocných kontaktov ako normálne otvorený kontakt	2
Počet pomocných kontaktov ako normálne uzavretý kontakt	2
Druh elektrického zapojenia hlavného obvodu	Skrutkové spojenie
Počet hlavných vypínacich kontaktov	0
Počet hlavných zapínacích kontaktov	3
Max. strata výkonu [W]	2.5
