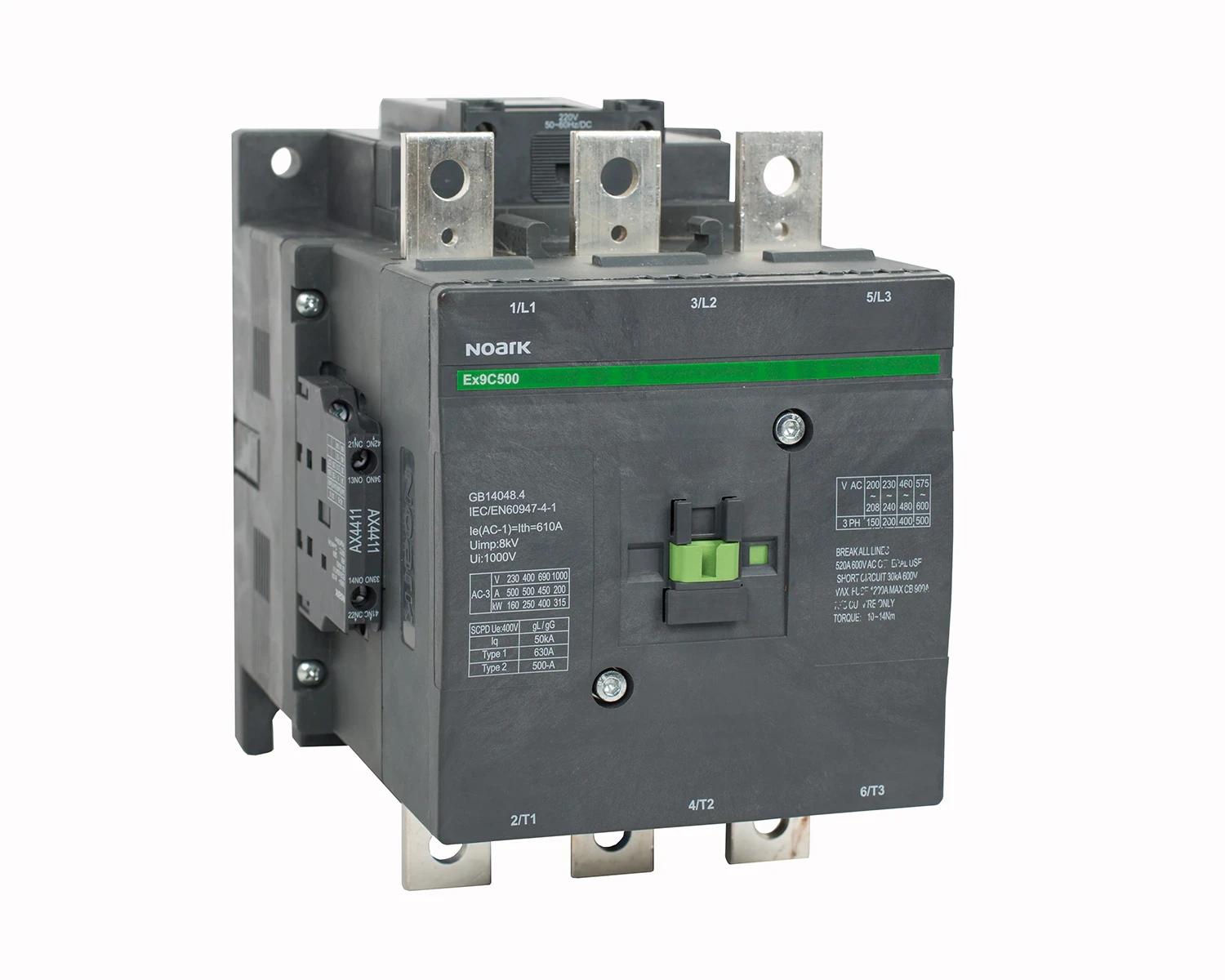

Kontaktor Ex9C500 22 3P 220V AC/DC
106304
8592765063052
Ex9C kontaktorid on mõeldud mitmesugusteks rakendusteks, sh rasketööstusesse. Neljaks raamisuuruseks tükeldamine optimeerib elektriparameetreid ja mehaanilisi mõõte. Kõik raamisuurused jagavad lisatarvikute lisakontakte. Ülekoormusreleed Ex9R erinevad raamisuuruste järgi vastavalt ettenähtud nimivooluga kontaktorile. Raamisuurus 18 sisaldab kontaktoreid nimivooluga AC-3 9, 12 ja 18 A pingel 400 V. Suurus 38 sisaldab nimivoolu 25, 32, 38 A. Versioon 65 on jagatud vooludeks 40, 50 ja 65 A. Raamisuurus 100 hõlmab nimivoole 80 ja 100 A.
| Nominaalne juhtvarustuspinge Us vooluga AC 50 Hz [V] | 220 |
| Nominaalne juhtvarustuspinge Us vooluga DC [V] | 220 |
| Täituri pingetüüp | AC/DC |
| Nimitalitlusvool le AC-1, 400 V juures [A] | 610 |
| Nimitalitlusvool le AC-3, 400 V juures [A] | 500 |
| Nominaalne töövõimsus AC-3, 400 V [kW] | 250 |
| Nimitalitlusvool le AC-4, 400 V juures [A] | 175 |
| Nominaalne töövõimsus AC-4, 400 V juures [kW] | 100 |
| Modulaarne versioon | Nie |
| Avatud kontaktidest lisakontaktide arv | 2 |
| Suletud kontaktidest lisakontaktide arv | 2 |
| Peaahela elektriühenduse tüüp | Kruviühendus |
| Suletud kontaktidest peakontaktide arv | 0 |
| Avatud kontaktidest peakontaktide arv | 3 |
| Power loss [W] |
