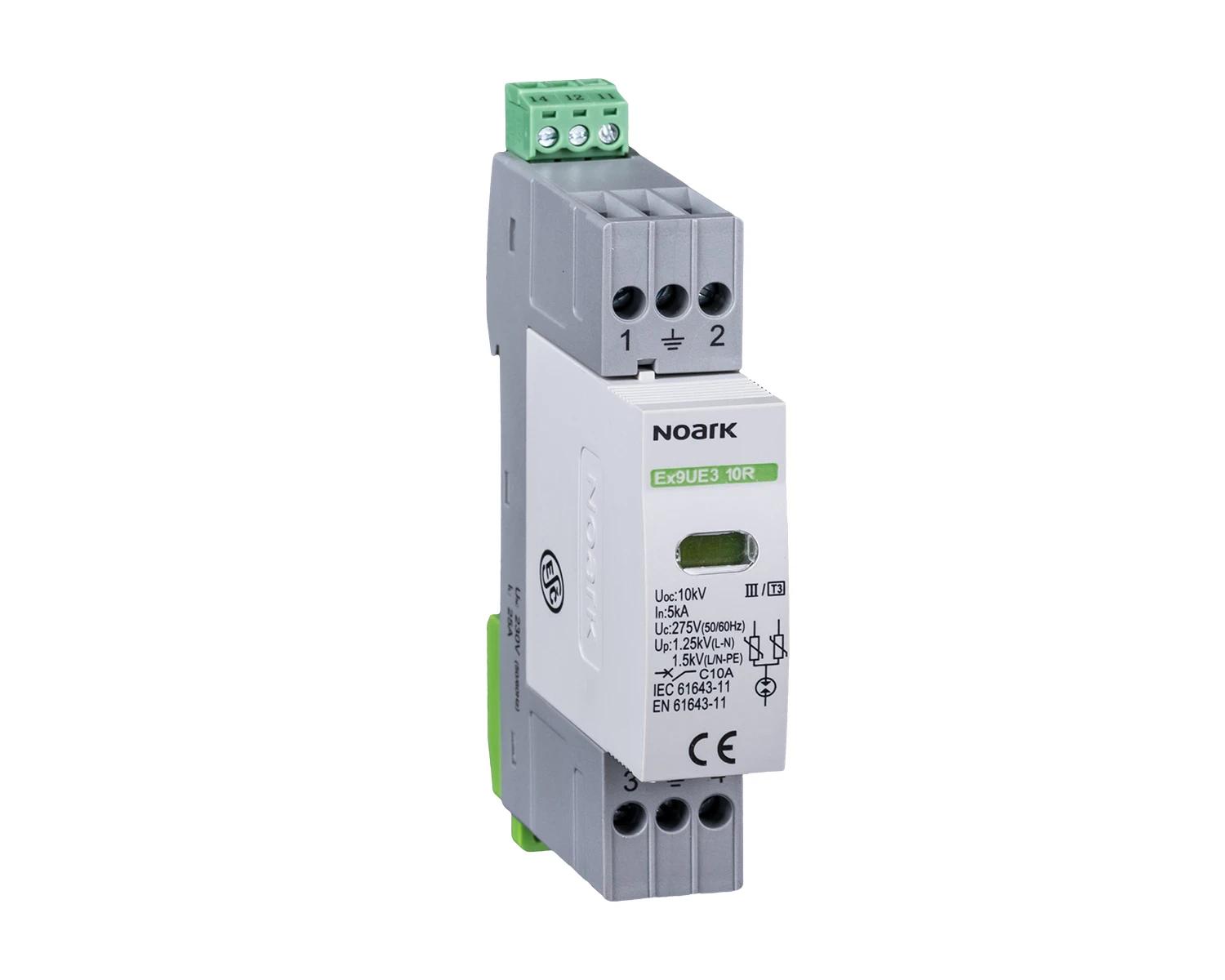

Pingeimpulsi kaitseseade Ex9UE3 10R 275
Ex9UE3 tooteliinis on III klassi pingeimpulsi kaitseseadmed. Need on mõeldud peenkaitseks siirdeülepinge eest ja paigaldatakse II klassi SPD-de järele. Ex9UE3 kasutusala on jaotuskilbis või selle lähedal kasutatava tundliku elektroonika, tavaliselt kodu automaatika, IT-süsteemide jne kaitse. Funktsionaalsete elementide Y-kaitse võimaldab L- ja N-juhi tasakaalustatud kaitset PE suhtes tänu identsetele MOV-dele nii tööjuhtide kui ka täisisolatsiooni jaoks tänu PE-ga ühendamisele sädevahemiku kaudu. III klassi SPD-d tuleb paigaldada kaitstavast seadmest kuni 5 meetri kaugusele. II klassi SPD-dega Ex9UE2 20 koordineerimine on määratletud ka lähedaloleva paigaldise jaoks. Parimate parameetrite saavutamiseks on soovitatav paigaldada mõlemad klassid 5 meetri kaugusele ühenduskaablitest. Ex9UE3 ehitus põhineb metalloksiidvaristoridel. Sellisel ehitusel on väga lühike reaktsiooniaeg. Modulaarne ehitus ja pistikühendused võimaldavad talitlusmoodulite lihtsat ja kiiret asendamist, kui metalloksiidvaristori kasutusaeg saab sagedaste ülepingetippude tõttu läbi.
| Paigaldusmeetod | DIN-siin 35 mm |
| Nimipinge AC [V] | 230 |
| Max püsipinge AC [V] | 275 |
| Nominaalne laadimisvool [A] | 25 |
| Nominaalne pingeimpulsi lahendusvool (8/20) (L-N) [kA] | 5 |
| Kogu lahendusvool (8/20) (L+N-PE) [kA] | 10 |
| Pinge kaitsetase [kV] | 1.25 |
| Pinge kaitsetase L-N [kV] | 1.25 |
| Pinge kaitsetase L-PE/N-PE [kV] | 1.5 |
| Pooluste arv | 1 |
| Kaugsignaalimiskontakt | Tak |
| Signaalimine seadmel | Optiline |
| Juhtme max ristlõige, jäik (jäik, kiudjuhe) [mm²] | 4 |
| Juhtme max ristlõige, painduv (peen kiud) [mm²] | 2.5 |
| Kaitseaste (IP) | IP20 |
| Power loss [W] | 0.1 |
