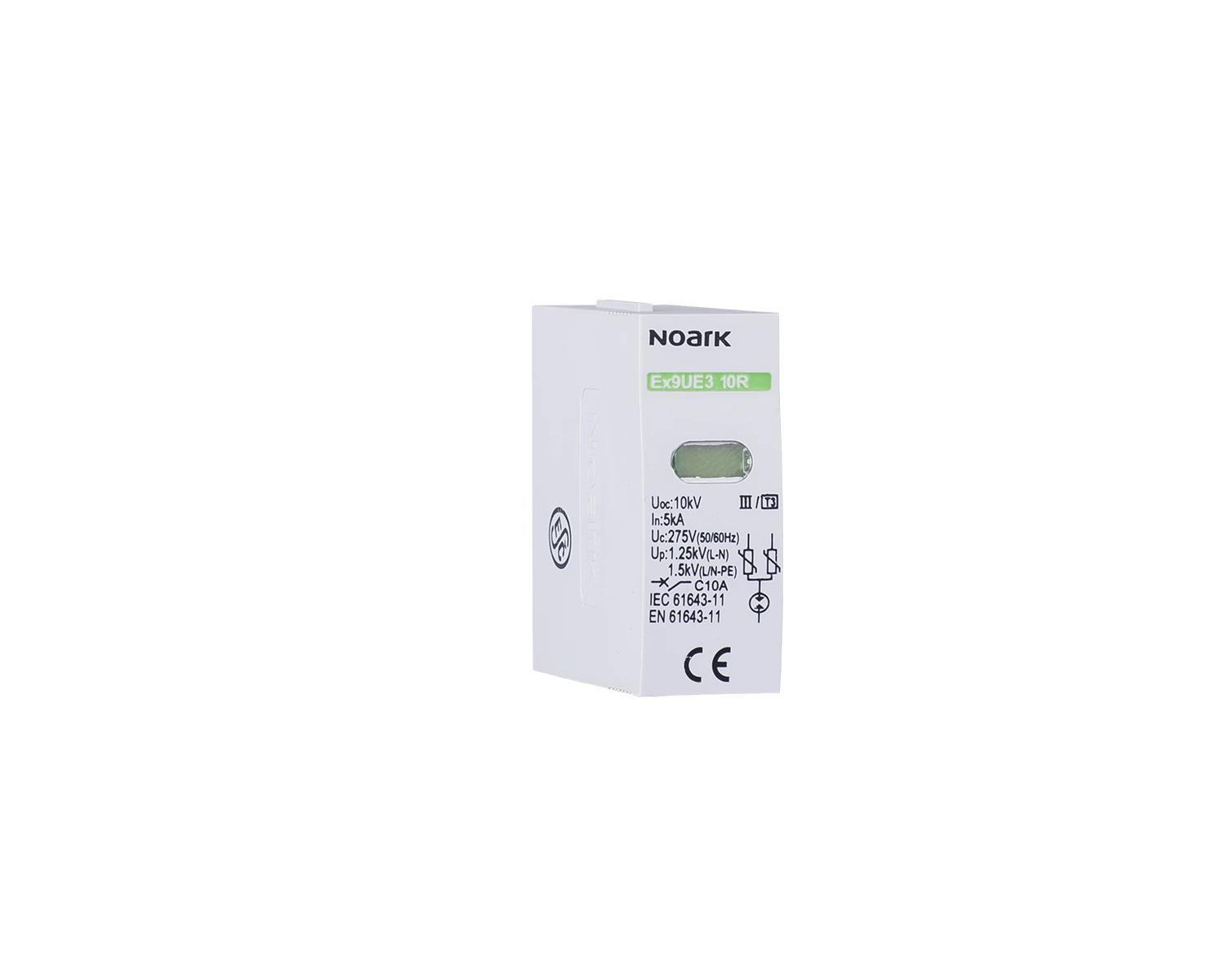

Svodiče přepětí Ex9UE3 10 275M

Výrobková řada Ex9UE3 jsou svodiče přepětí typu 3. Jsou zamýšleny jako jemná ochrana před účinky přechodových přepětí, instalovaná za svodiče typu 2. Aplikační oblastí Ex9UE3 je ochrana citlivé elektroniky použité v nebo blízko rozváděče, typicky domovní automatizace, IT zařízení apod. Zapojení funkčních prvků ve schématu Y přináší vyváženou ochranu vodičů L a N oproti PE díky stejnému varistoru pro oba pracovní vodiče, ale i plné oddělení z důvodu použití jiskřiště v připojení k PE vodiči. Svodiče typu 3 by měly být instalovány ve vzdálenosti maximálně 5 m od chráněného zařízení či spotřebiče. Koordinace se svodiči typu 2 řady Ex9UE2 je defi nována i pro blízkou instalaci. Pro dosažení optimálních ochranných parametrů se doporučuje instalovat obě třídy ve vzdálenosti dané propojovacím kabelem délky 5 m. Řada Ex9UE3 je založena na řešení využívajícím varistorů. Takovéto provedení přináší velmi krátkou dobu odezvy. Modulární design s výměnnými moduly umožňuje jednoduchou a rychlou náhradu funkčních prvků v případě, kdy varistor je za hranicí své životnosti z důvodu vysoké intenzity či četnosti přepěťových pulzů.
