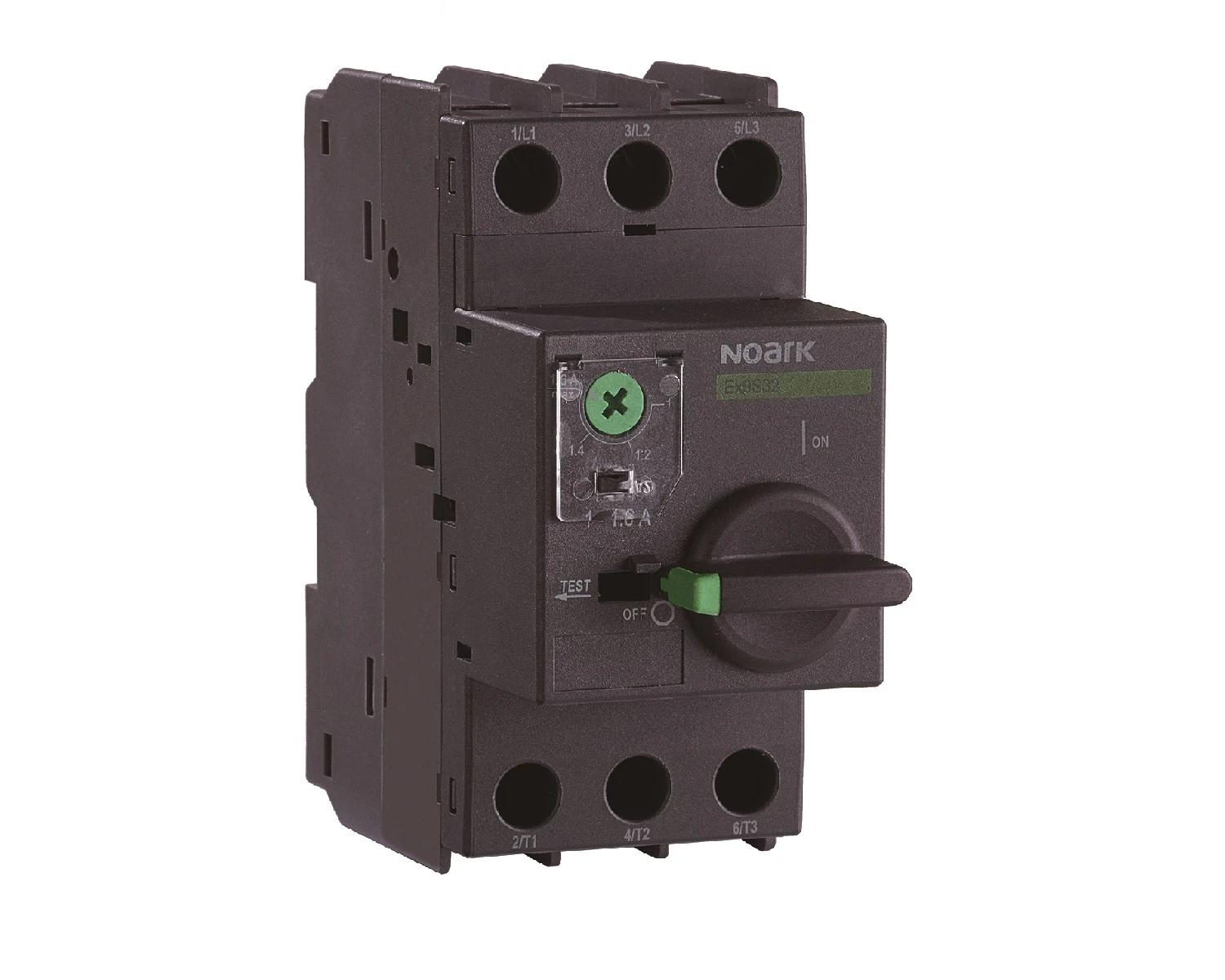

Motorni zaštitni prekidači Ex9S32A 25A

108109

8592765081094

Manuelni motorni zaštitni prekidači Ex9S32A štite od preopterećenja, kratkog spoja i nestanka faze kod trofaznih asinhronih motora. Oni su takođe pogodni i za linijsku zaštitu kod distribucije električne energije linije ili jednostavno se mogu koristiti kao izolator. Ispravno određivanje struje preopterećenja omogućava optimizaciju zaštite motora pomoću prekidača. U slučaju 3P aplikacije, tačno određivanje Ir predviđa i zaštitu od preopterećenja prouzrokovano gubitkom faze. Funkcija kompenzacije ambijentalne temperature smanjuje uticaj ambijentalne temperature, mehanizam za testiranje omogućava da se testira funkcija sistema a upravljačka ručica sa zaključavanjem sprečava ilegalne operacije.

Znajdź sklep

Overload release current setting [A]	20-25
Adjustment range undelayed short-circuit release [A]	Nov-14
Thermal protection	Tak
Phase failure sensitive	Tak
Switch off technique	Thermomagnetic
Rated operating voltage [V]	400-690
Rated permanent current Iu [A]	25
Rated operation power at AC-3, 230 V [kW]	5.5
Rated operation power at AC-3, 400 V [kW]	11
Type of electrical connection of main circuit	Frame clamp
Type of control element	Turn button
Device construction	Complete device in housing
With integrated auxiliary switch	Nie
With integrated under voltage release	Nie
Number of poles	3
Rated short-circuit breaking capacity Icu at 400 V, AC [kA]	50
Degree of protection (IP)	IP20
Height [mm]	97
Width [mm]	45
Depth [mm]	98
Power loss [W]	12.6
