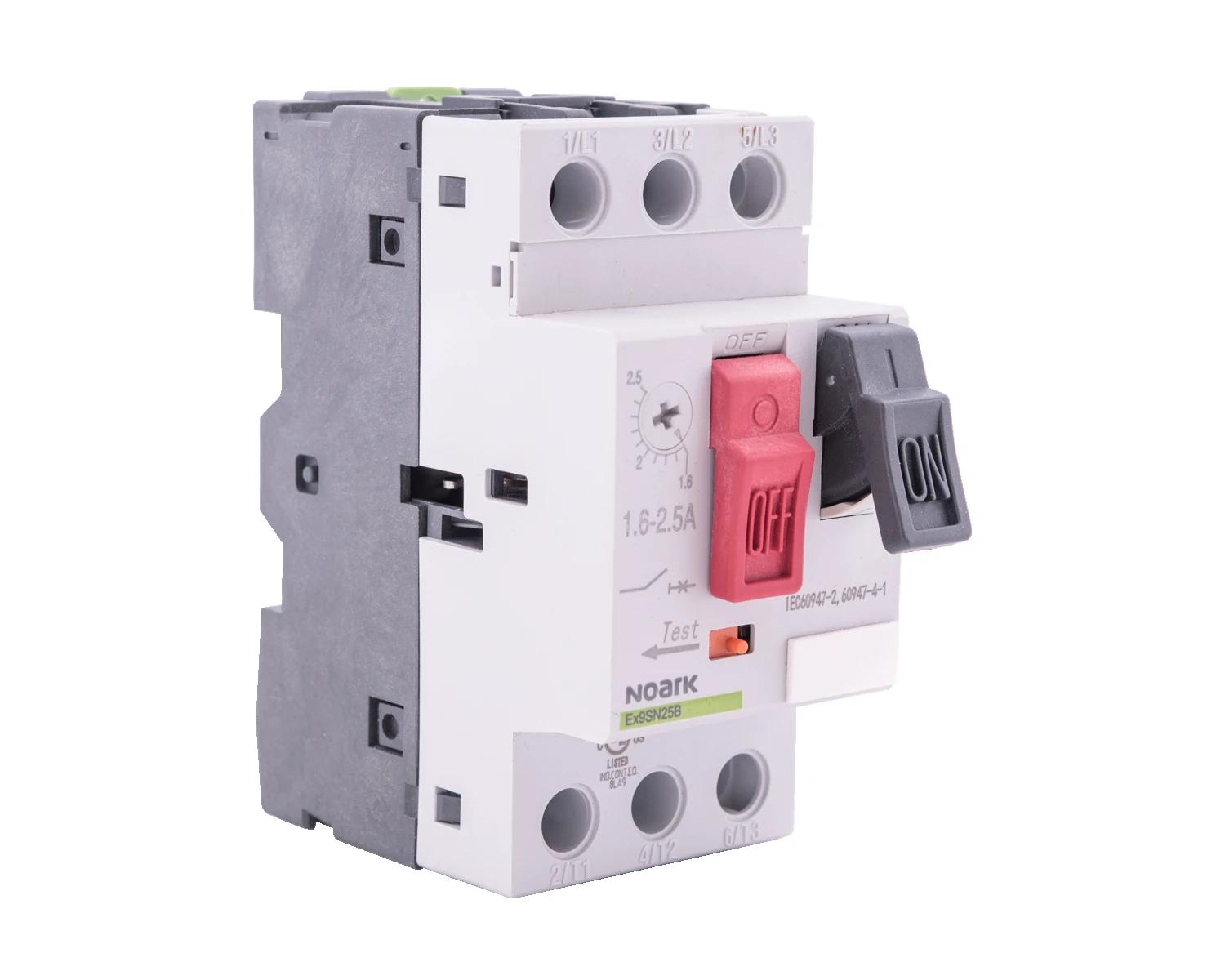

Manuaalne mootoristarter Ex9SN25B18A
108951
8592765089519
Mootori käsistarterid on elektromehaanilised kaitseseadmed põhiahelale. Neid kasutatakse peamiselt mootorite käsitsi sisse-/väljalülitamiseks ning need kaitsevad mootoreid kaitsmeteta lühise ja faasikao eest. Käsitsi mootoristarteri kaitsmeta kaitse säästab kulusid ja ruumi ning kindlustab kiire reageerimise lühisetingimustes, mille korral lülitatakse mootor millisekundite jooksul välja. Käsitsi mootoristarteri kombinatsioonid on koostatud kontaktorite ja ülekoormusreleedega.
| Ülekoormuse vabastuse voolusäte [A] | 13-18 |
| Reguleerimisvahemik, viivituseta lühisevabastus [A] | 223 |
| Termokaitse | Tak |
| Faasitõrke tundlik | Tak |
| Väljalülitustehnika | Termomagnetiline |
| Nimitalitluspinge [V] | 230-690 |
| Nominaalne püsivool lu [A] | 18 |
| Nominaalne töövõimsus AC-3, 230 V juures [kW] | 4 |
| Nominaalne töövõimsus AC-3, 400 V [kW] | 7.5 |
| Peaahela elektriühenduse tüüp | Raamiklamber |
| Juhtelemendi tüüp | Surunupp |
| Seadme konstruktsioon | Kogu seade korpuses |
| Sisseehitatud lisalülitiga | Nie |
| Sisseehitatud alapingevabastusega | Nie |
| Pooluste arv | 3 |
| Nimilahutusvõime lühise korral Icu pingel 400 V, AC [kA] | 15 |
| Kaitseaste (IP) | IP20 |
| Kõrgus [mm] | 81 |
| Laius [mm] | 44.5 |
| Sügavus [mm] | 91.3 |
| Power loss [W] | 9 |
