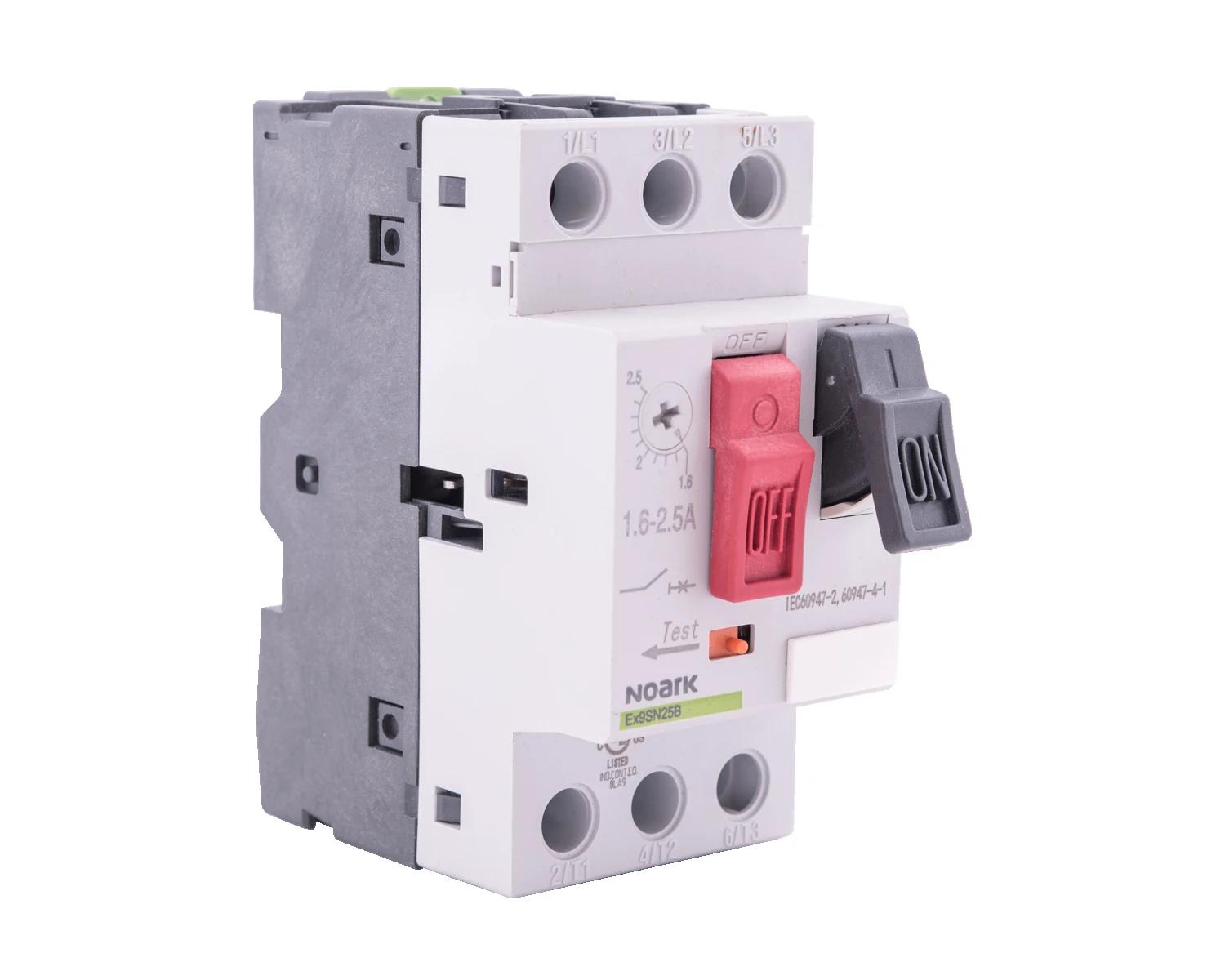

Rankinis variklio paleidiklis Ex9SN25B25A

108953
8592765089533

Rankiniai variklio paleidikliai yra pagrindinės grandinės elektromechaniniai apsaugos įtaisai. Jie dažniausiai naudojami varikliams įjungti ir išjungti rankiniu būdu ir nenaudojant saugiklio apsaugoti juos nuo trumpojo jungimo ir fazės praradimo. Rankinio variklio paleidiklio nenaudojant saugiklio suteikiama apsauga leidžia sutaupyti lėšų, vietos ir greitai reaguoti – įvykus trumpajam jungimui variklis išjungiamas per milisekundę. Rankinio variklio paleidiklio naudojimas derinamas su kontaktorių ir perkrovos relių naudojimu.

Apsaugos nuo viršįtampio įtaisas [A]20-25
Neuždelsto trumpojo jungimo reguliavimo diapazonas [A]327
Terminė apsaugaTak
Fazės gedimo jutiklisTak
Išjungimo metodasTermomagnētisks
Vardinė darbinė srovė [V]230-690
Vardinė nuolatinė srovė (Iu) [A]25
Vardinė veikimo galia esant AC-3, 230 V [kW]5.5
Vardinė veikimo galia esant AC-3, 400 V [kW]11
Pagrindinės grandinės elektros jungties tipasKorpusa skava
Kontrolinio elemento tipasNospiežama poga
Įrenginio konstrukcijaPilna ierīce korpusā
Su integruotuoju pagalbiniu jungikliuNie
Su integruotuoju apsaugos nuo įtampos sumažėjimo įtaisuNie
Polių skaičius3
Vardinė trumpojo jungimo pertraukimo galia (Icn) esant 400 V, AC [kA]15
Apsaugos klasė (IP)IP20
Aukštis [mm]81
Plotis [mm]44.5
Gylis [mm]91.3
Power loss [W]9
