- Miniatiūrinis grandinės išjungiklis Ex9BP 3P DC450V K10

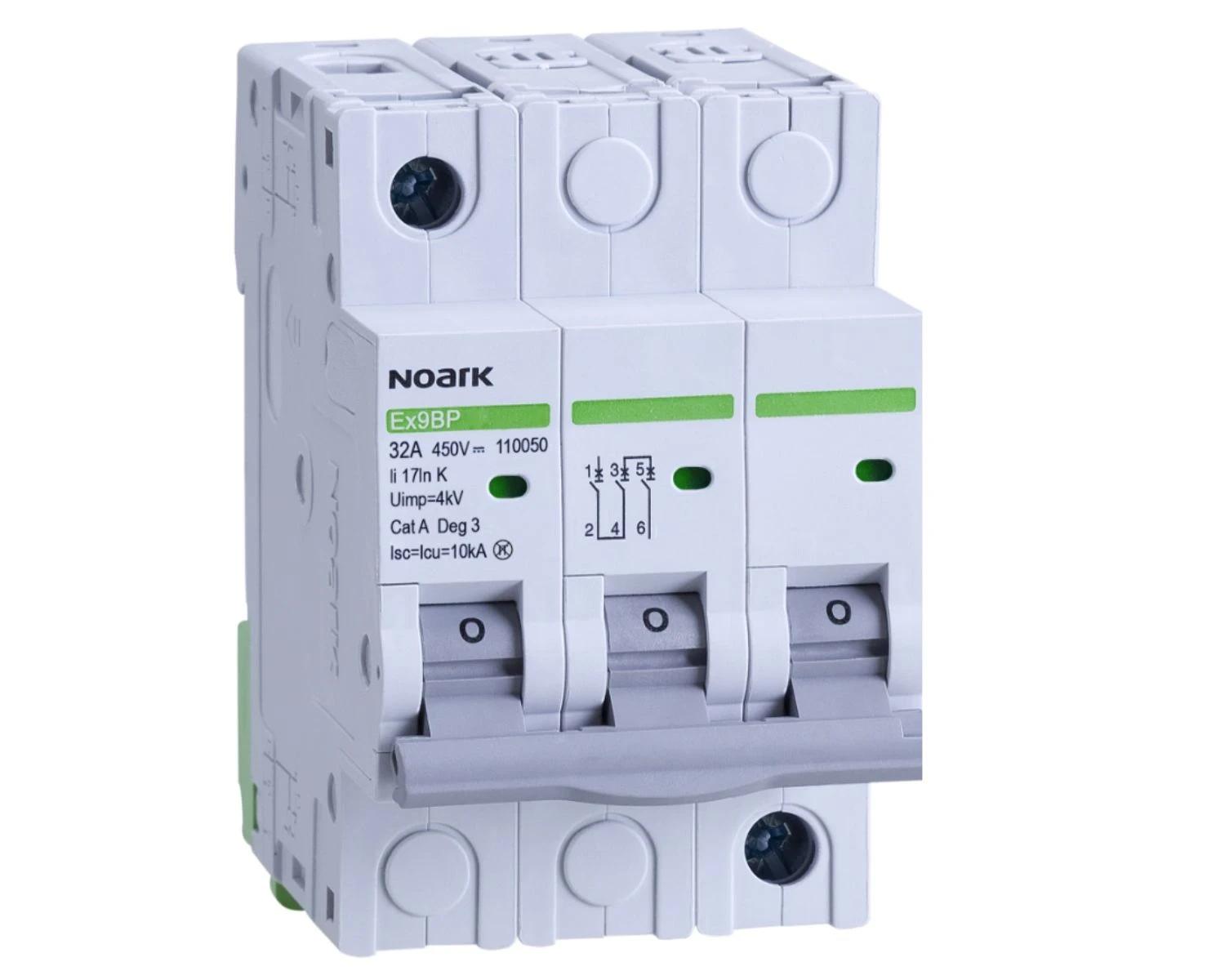

Miniatiūrinis grandinės išjungiklis Ex9BP 3P DC450V K10
110046
8592765100467
DC miniatiūriniai grandinės išjungikliai Ex9BP skirti nuolatinę srovę naudojantiems įrenginiams. Kadangi jų veikimas nepriklauso nuo poliškumo, jie yra tinkami fotovoltiniams įrenginiams. Gali būti derinami su įvairiais priedais, įskaitant pagalbinius ir signalinius kontaktus, šuntinį atjungimo įtaisą, apsaugos nuo įtampos sumažėjimo įtaisą. Galima kurti įvairius priedų derinius. Galimus derinius riboja tik bendras skaičius, o ne priedų tipas – visi komponentai suderinami tarpusavyje. Galima naudoti iki trijų pagalbinių arba signalizavimo kontaktų ir dar iki dviejų apsaugos nuo įtampos sumažėjimo arba padidėjimo įtaisų.
| Apsaugos charakteristika | K |
| Polių skaičius (iš viso) | 3 |
| Apsaugotų polių skaičius | 3 |
| Nominalioji (vardinė) srovė [A] | 10 |
| Nominalioji (vardinė) įtampa [V] | 450 |
| Vardinė trumpojo jungimo pertraukimo galia (Icn) pagal EN 60898 esant 230 V [kA] | 10 |
| Vardinė trumpojo jungimo pertraukimo galia (Icn) pagal EN 60947-2 esant 230 V [kA] | 10 |
| Įtampos tipas | Līdzstrāva |
| Srovės ribojimo klasė | 3 |
| Dažnis [Hz] | - |
| Vienalaikis perjungimas į neutralų režimą (N) | Nie |
| Viršįtampio kategorija | 3 |
| Užterštumo lygis | 3 |
| Plotis, modulių ertmių skaičius | 3 |
| Įleidimo gylis [mm] | 74 |
| Galima papildoma įranga | Tak |
| Apsaugos klasė (IP) | IP20 |
| Power loss [W] | 5.4 |
