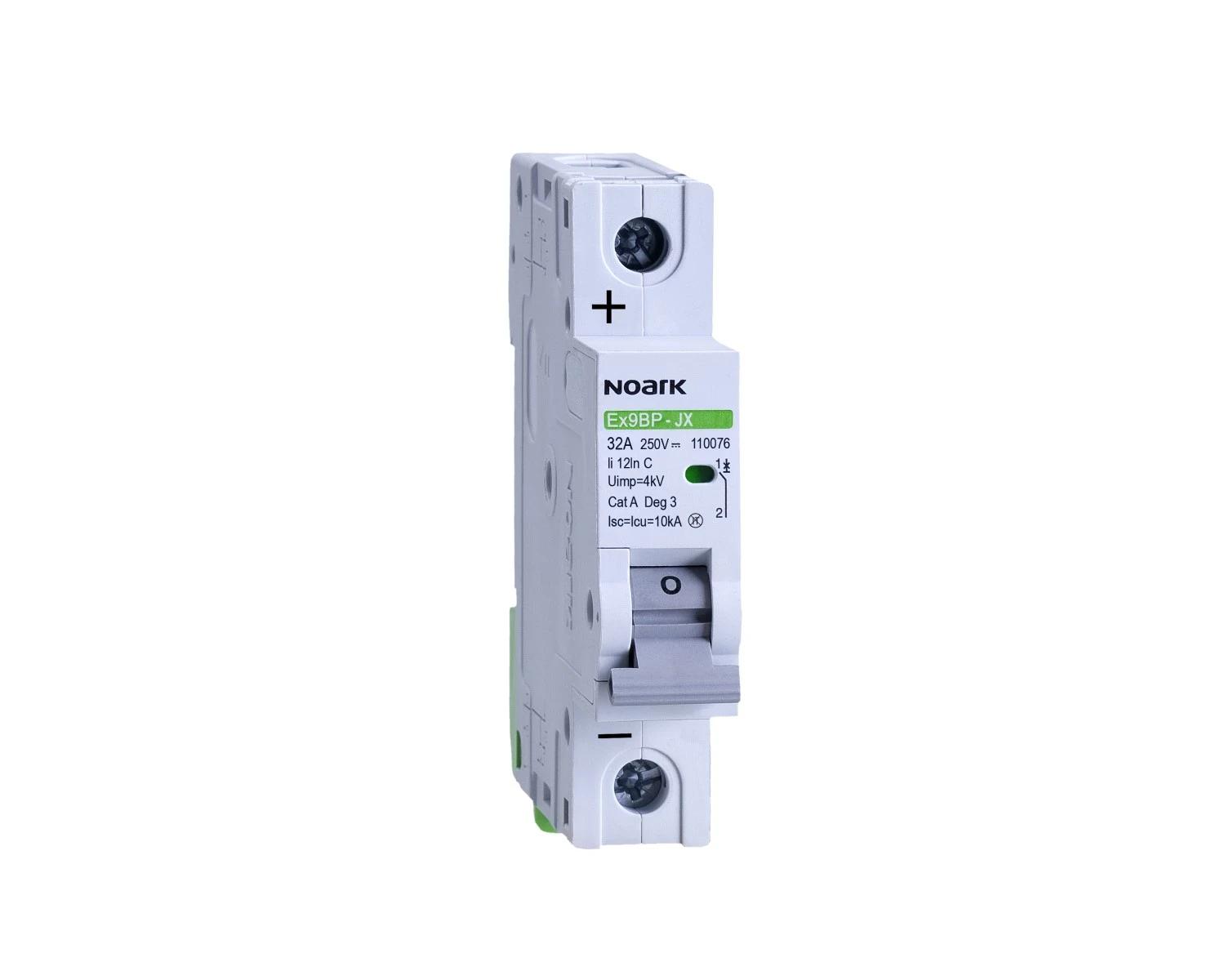

DC automatski prekidači- osigurači Ex9BP-JX(+) 1P C6
DC automatski prekidači- osigurači Ex9BP-JX pogodni su za zaštitu od struja kratkog spoja i preopterećenja u aplikacijama jednosmerne struje do 63A, na primer u automatizaciji, kontrolnim ili kolima jednosmerne struje u domaćinstvima. Proizvode se kao 1- polni do 4- polni širine jednog modula (18mm) po polu. Krive okidanja su C i K. Mogu se kombinovati sa širokom paletom dodatne opreme, isto kao i Ex9B i Ex9PN osigurači. Mogu se opremiti sa najviše tri jedinice pomoćnih ili signalnih kontakata AX31, AL31, AXL31 i, u isto vreme sa najviše dve relejne jedinice. Releji su dostupni kao naponski (za otvaranje strujnog kruga) ili podnaponski. Opciono, ukoliko je neophodno, mogu se kombinovati. Sva ova oprema montira se sa leve strane prekidača.
| Release characteristic | C |
| Number of poles (total) | 1 |
| Number of protected poles | 1 |
| Nominal rated current [A] | 6 |
| Nominal rated voltage [V] | 250 |
| Rated short-circuit breaking capacity Icn EN 60898 at 230 V [kA] | 10 |
| Rated short-circuit breaking capacity Icu IEC 60947-2 at 230 V [kA] | 10 |
| Voltage type | DC |
| Current limiting class | 3 |
| Frequency [Hz] | - |
| Concurrently switching N-neutral | Nie |
| Over voltage category | 3 |
| Pollution degree | 3 |
| Width in number of modular spacings | 1 |
| Built-in depth [mm] | 72 |
| Additional equipment possible | Tak |
| Degree of protection (IP) | IP20 |
| Power loss [W] | 2.2 |
