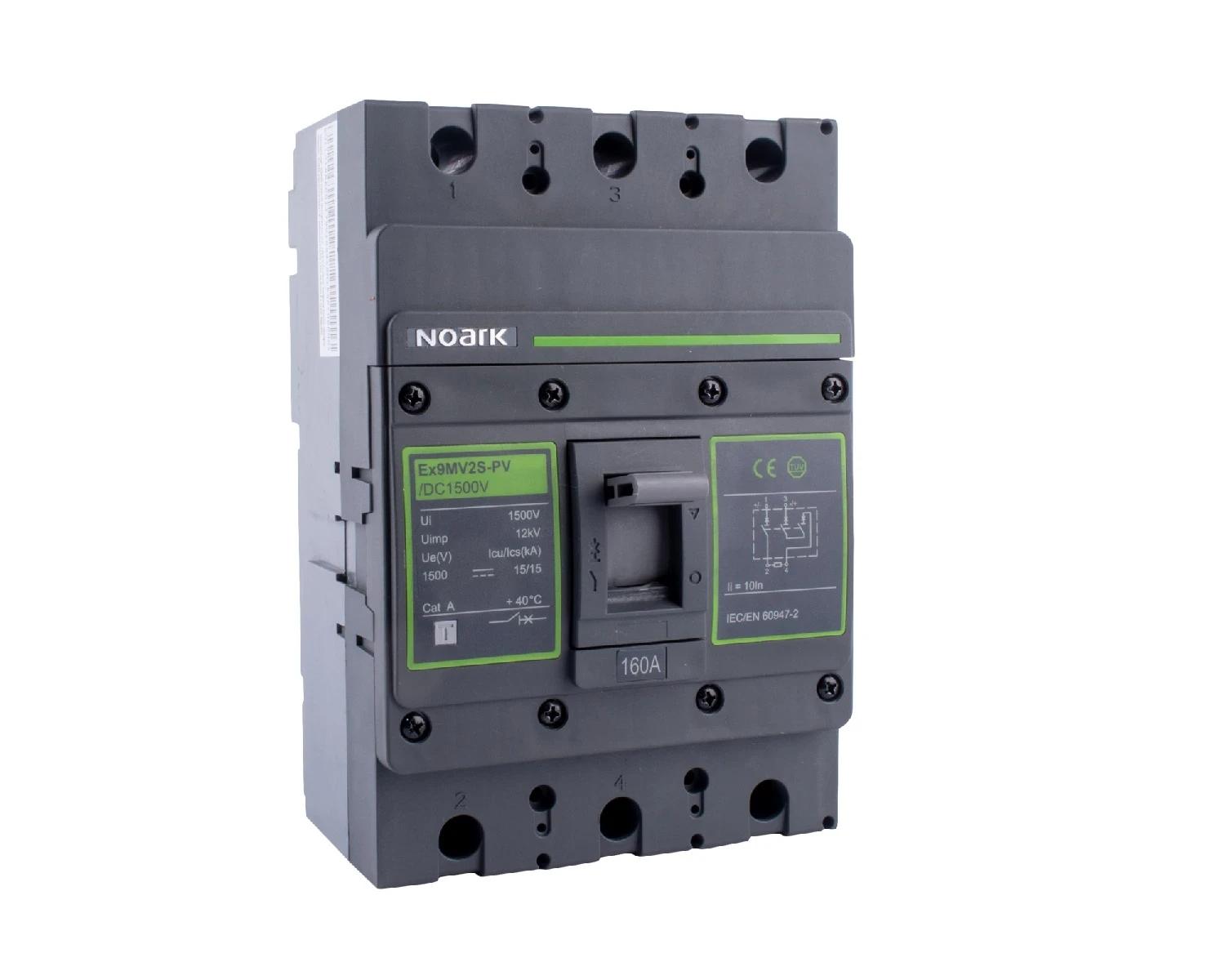

Valuümbrisega DC kaitselülitid Ex9MV2S-PV on mõeldud peamiselt fotogalvaanikarakendustele. Testimine standardi IEC/EN 60947-2 järgi kindlustab toimivuse ja töökindluse väga erinevates kasutuskohtades, sh isolatsioon.

Andmekaart Ex9MV2S

Paigaldusjuhised Ex9MV2S

Vastavusdeklaratsioon Ex9MV2S

Fotogalvaanika kataloog

Ex9MV2S-PV/DC1500 250 IEC

Tips

Nominaalne püsivool lu [A]

Nimipinge [V]

Nimilahutusvõime lühise korral Icu pingel 400 V, 50 Hz [kA]

Ülekoormuse vabastuse voolusäte [A]

Reguleerimisvahemik, viivituseta lühisevabastus [A]

Sisseehitatud maandusrikkekaitse

Peaahela elektriühenduse tüüp

Seadme konstruktsioon

Sobib paigalduseks DIN-siinile

DIN-siinile paigaldus lisavarustuses

Väljalülitusindikaator olemas

Alapinge vabastusega

Pooluste arv

Peavooluahela ühenduse asukoht

Juhtelemendi tüüp

Kaitseüksusega tervikseade

Mootorajam integreeritud

Mootorajam lisavarustuses

Kaitseaste (IP)

Tips	Termomagnētisks
Nominaalne püsivool lu [A]	250
Nimipinge [V]	1500
Nimilahutusvõime lühise korral Icu pingel 400 V, 50 Hz [kA]	15
Ülekoormuse vabastuse voolusäte [A]	-
Reguleerimisvahemik, viivituseta lühisevabastus [A]	-
Sisseehitatud maandusrikkekaitse	Nie
Peaahela elektriühenduse tüüp	Kruviühendus
Seadme konstruktsioon	Sisseehitatud seade, fikseeritud sisseehitustehnika
Sobib paigalduseks DIN-siinile	Nie
DIN-siinile paigaldus lisavarustuses	Nie
Väljalülitusindikaator olemas	Nie
Alapinge vabastusega	Nie
Pooluste arv	3
Peavooluahela ühenduse asukoht	Esikülg
Juhtelemendi tüüp	Nookurhoob
Kaitseüksusega tervikseade	Tak
Mootorajam integreeritud	Nie
Mootorajam lisavarustuses	Nie
Kaitseaste (IP)	IP20
