Impulzní relé Ex9JU jsou vhodné zejména pro domácí instalace, kde je vyžadována nízká spotřeba energie. Přepnutí kontaktů (ON / OFF) je provedeno po přivedení impulzu na cívku relé. Jsou používány pro základní aplikace - spínání a ovládání svítidel, topení, ventilací, čerpadel a dalších zařízení.
Impuzní relé jsou nabízeny ve dvou variantách s jmenovitým proudem 16 nebo 32 A. Každá verze má možnost až 4 kontaktů na přístroj. Přepínač na čelní straně přístroje umožnuje manuální ovládání.

Katalogový list Ex9JU

Montážní návod Ex9JU

EU prohlášení o shodě Ex9JU

Katalog Instalační Přístroje

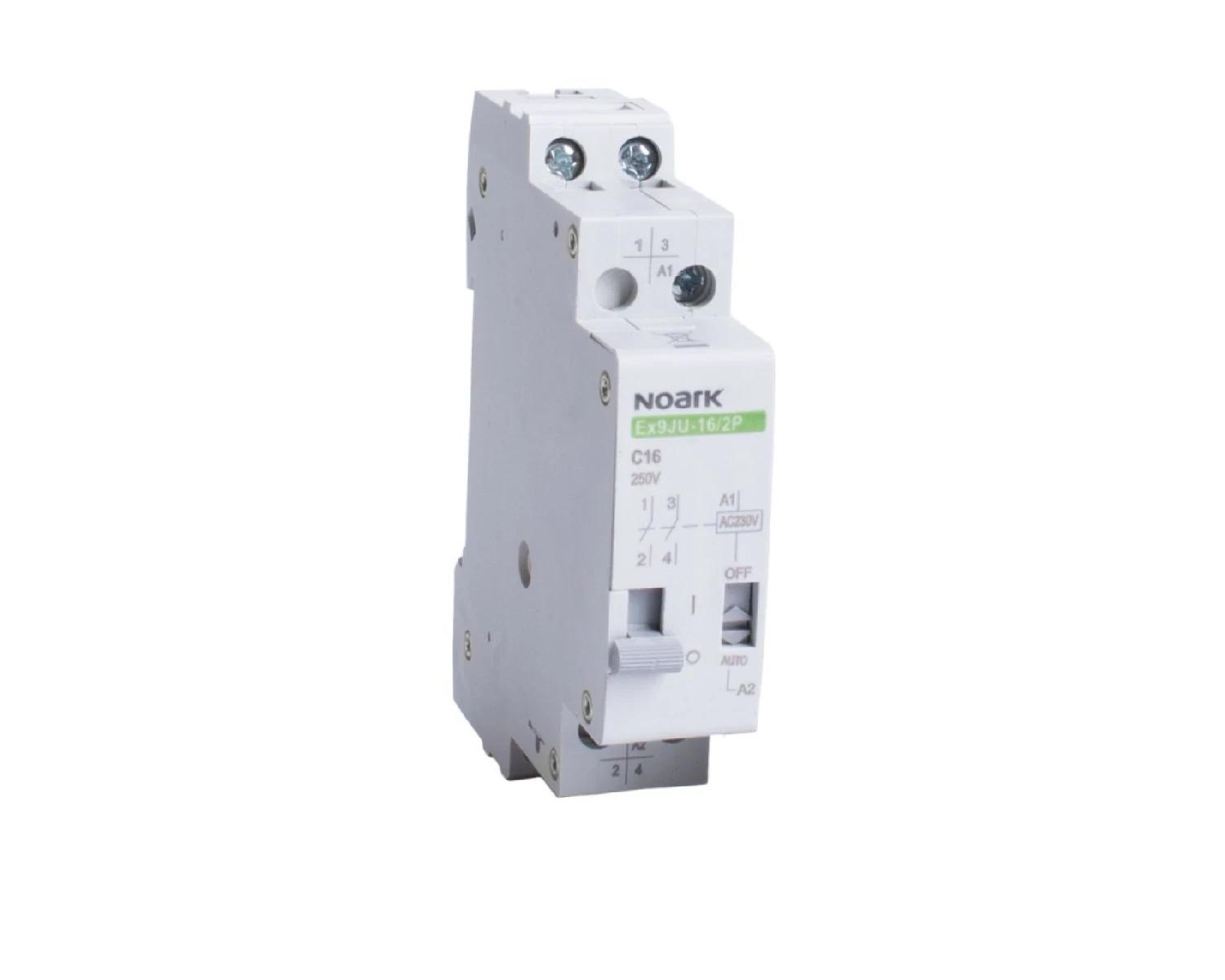

Impulzní relé Ex9JU-16/2P AC24V

Funkce

Způsob montáže

Šířka v modulech

Zabudovaná hloubka [mm]

Počet zapínacích kontaktů

Počet vypínacích kontaktů

Počet přepínacích kontaktů

Ovládací napětí 1 [V]

Typ ovládacího napětí 1

Frekvence ovládacího napětí 1 [Hz]

Jmenovitý pracovní proud [A]

Napájecí napětí [V]

Typ napětí

Maximální zátěž baterie [W]

Možnost ručního ovládání

Max. ztrátový výkon [W]

Funkce	Elektronický přespínač
Způsob montáže	DIN lišta
Šířka v modulech	1
Zabudovaná hloubka [mm]	70
Počet zapínacích kontaktů	2
Počet vypínacích kontaktů	0
Počet přepínacích kontaktů	0
Ovládací napětí 1 [V]	24
Typ ovládacího napětí 1	AC
Frekvence ovládacího napětí 1 [Hz]	50
Jmenovitý pracovní proud [A]	16
Napájecí napětí [V]	24
Typ napětí	AC
Maximální zátěž baterie [W]	4000
Možnost ručního ovládání	Tak
Max. ztrátový výkon [W]	7.68
