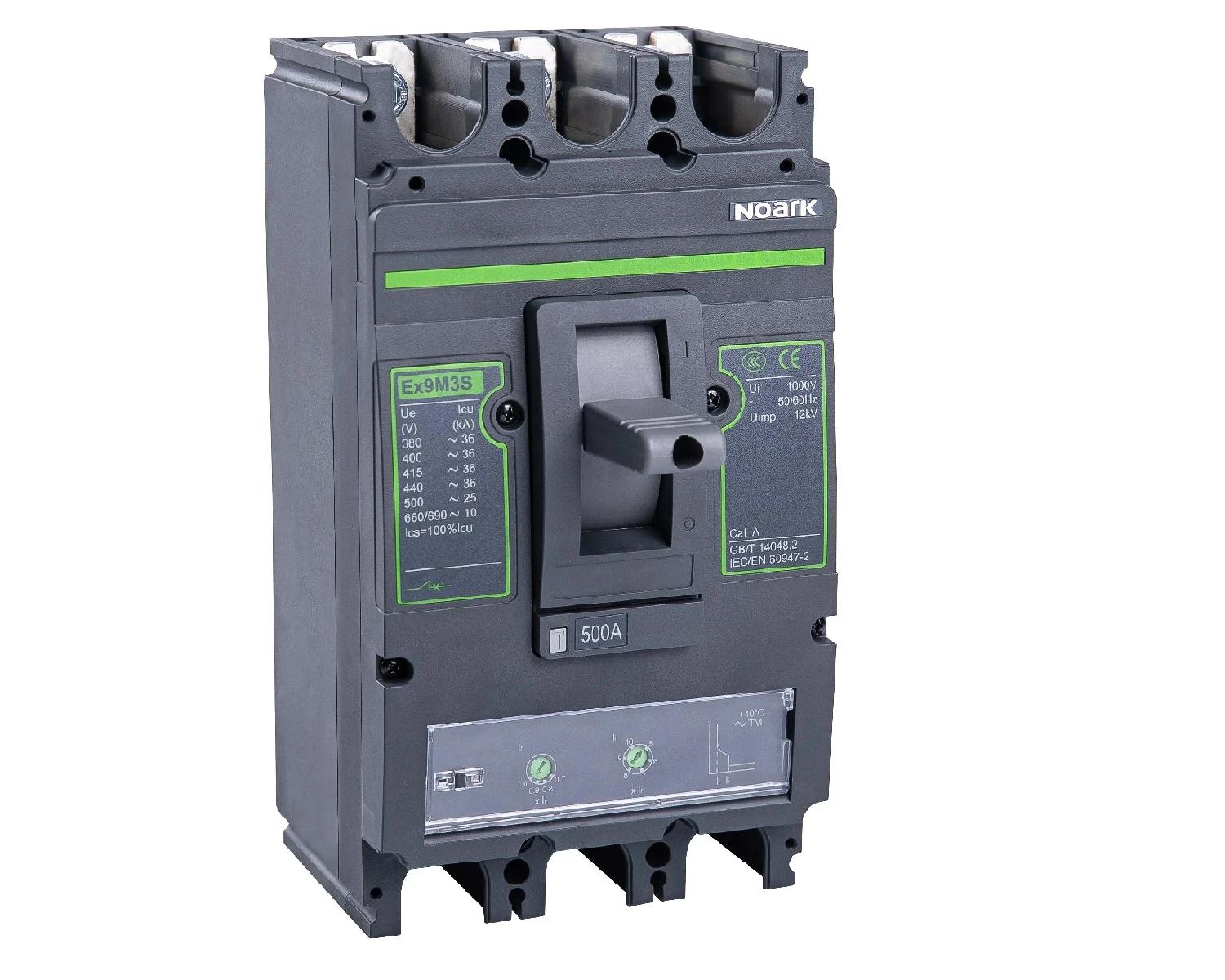

Ex9M3S TM 350 3P EU
111963
8592765119636
Lieto korpuso grandinės išjungikliai Ex9M TM dažniausiai naudojami elektros energijos skirstymo įrenginiuose. Jų bandymai pagal IEC/EN 60947-2 standartą užtikrina funkcionalumą ir patikimumą daugeliu atžvilgių, įskaitant izoliavimą. Šių išjungiklių veikimo galia yra nuo 36 kA iki 150 kA. Vardinė impulsų atlaikymo įtampa (Uimp 8 kV) suteikia galimybę išjungiklius naudoti net sistemoje, kurioje pasitaiko trumpalaikių didelio intensyvumo viršįtampio bangų, pvz., sunkiojoje pramonėje.
| Tips | Termomagnetinis |
| Vardinė nuolatinė srovė (Iu) [A] | 350 |
| Vardinė įtampa [V] | 415-690 |
| Vardinė trumpojo jungimo pertraukimo galia (Icu) esant 400 V, 50 Hz [kA] | 36 |
| Apsaugos nuo viršįtampio įtaisas [A] | 245-350 |
| Neuždelsto trumpojo jungimo reguliavimo diapazonas [A] | 1750-3500 |
| Integruotoji įžeminimo apsauga | Nie |
| Pagrindinės grandinės elektros jungties tipas | Skrūvju savienojums |
| Įrenginio konstrukcija | Iebūvēta ierīce fiksēta iebūvēta tehnika |
| Tinka montuoti su DIN bėgeliu (viršutiniu) | Nie |
| Galima montuoti su DIN bėgeliu (viršutiniu) | Tak |
| Yra išjungimą rodantis indikatorius | Nie |
| Su apsaugos nuo įtampos sumažėjimo įtaisu | Nie |
| Polių skaičius | 3 |
| Pagrindinės srovės grandinės jungties padėtis | Priekšpuse |
| Kontrolinio elemento tipas | Balansa svira |
| Visas įrenginys su apsaugos komponentu | Tak |
| Integruotoji variklio pavara | Nie |
| Pasirinktinė variklio pavara | Tak |
| Apsaugos klasė (IP) | IP20 |
