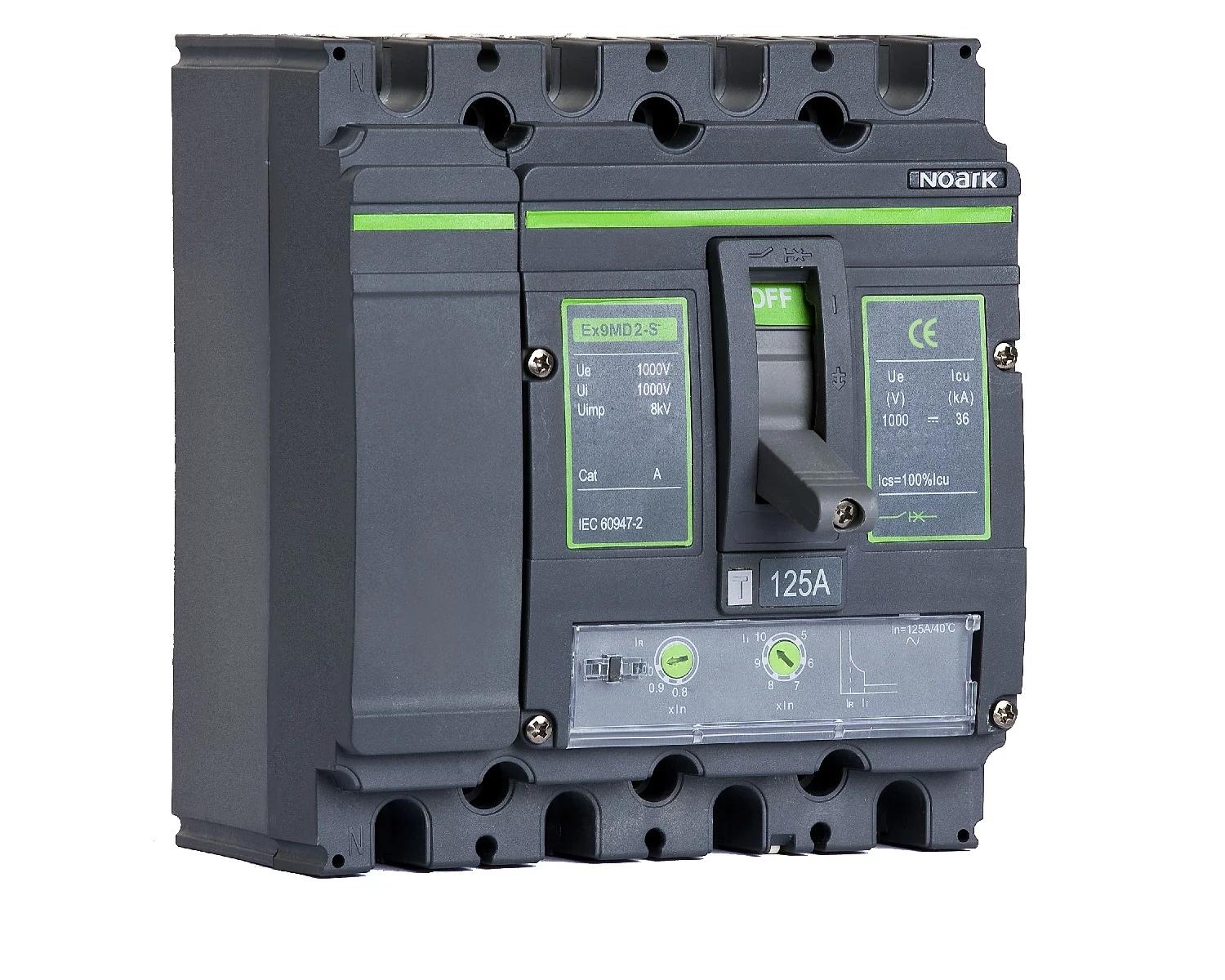

Ex9MD4S TM 500 4P4T EU
112731
8592765127310
Wyłączniki kompaktowe DC Ex9MD TM przeznaczone są głównie do aplikacji fotowoltaicznych. Testowane zgodnie ze standardami IEC/EN 60947-2 zapewniają funkcje i niezawodność dla szerokiej gamy aplikacji m.in. jako łączniki izolacyjne. Wyłączniki te posiadają prąd znamionowy wyłączalny zwarciowy graniczny na poziomie od 25 do 100 kA. Wysokie napięcie znamionowe udarowe wytrzymywane umożliwia stosowanie ich nawet w systemach, gdzie mogą występować przejściowe przepięcia o wysokiej intensywności np. w przemyśle ciężkim.
| rodzaj | termomagnetyczny |
| Znamionowy prąd ciągły Iu [A] | 500 |
| Napięcie znamionowe [V] | 1000 |
| Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, 50 Hz [kA] | 36 |
| Zakres nastawy wyzwalacza przeciążeniowego [A] | 350-500 |
| Zakres nastawy wyzwalacza zwarciowego [A] | 2500 - 5000 |
| Zintegrowane zabezpieczenie przed zwarciem doziemnym | Nie |
| Rodzaj podłączenia styków głównych | Połączenie śrubowe |
| Budowa urządzenia | Urządzenie mocowane na stałe |
| Do montażu na szynie TH | Nie |
| Opcjonalny montaż na szynie DIN TH | Tak |
| Dostępny wskaźnik wyłączenia | Nie |
| Z wyzwalaczem podnapięciowym | Nie |
| Liczba biegunów | 4 |
| Umiejscowienie przyłączy obwodów głównych | Przednia strona |
| Rodzaj elementu wykonawczego | Dźwignia |
| W komplecie z zabezpieczeniem | Tak |
| Wbudowany napęd silnikowy | Nie |
| Opcjonalny napęd silnikowy | Tak |
| Stopień ochrony (IP) | IP20 |
