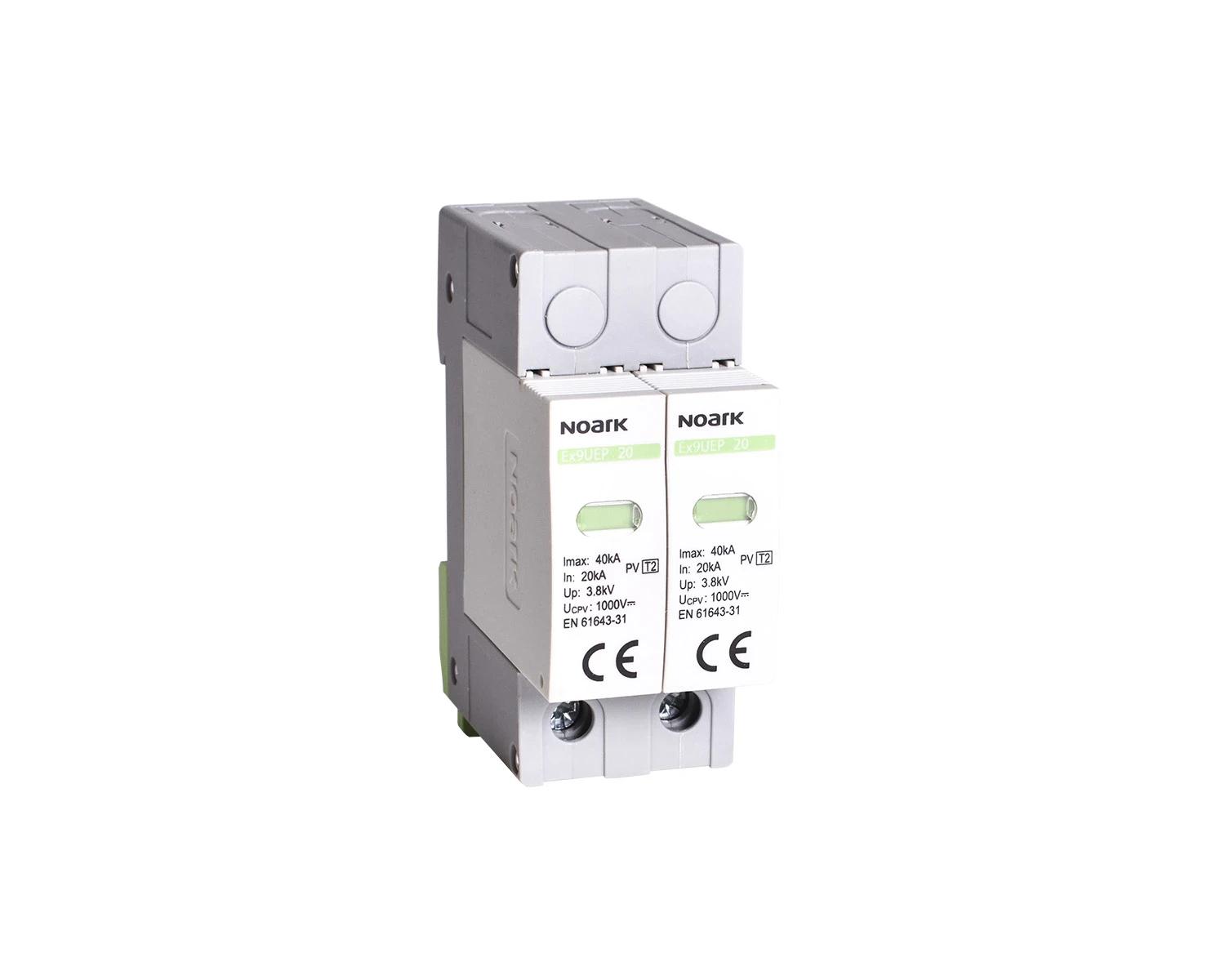

Pingeimpulsi kaitseseade Ex9UEP 20R 2P 600 (N)
112891
8592765128911
DC pingeimpulsi kaitseseadmed Ex9UEP (N) sobivad fotogalvaanikarakendustele. Need SPD-d on projekteeritud ja testitud standardi EN 61643-31 klassi PV T2 järgi. Esiakna näidik võimaldab kasutajal näha seadme olekut ning kaugsignaaliport võimaldab kaugnäidiku ja alarmi funktsiooni. Pistikmoodul on lihtsalt vahetatav, ilma et seadet tuleks lahutada.
| Süsteemi konfiguratsioon | DC |
| Pooluste tüüp | 2 |
| Nominaalne pingeimpulsi lahendusvool (8/20) [kA] | 20 |
| Nimipinge AC [V] | 600 |
| Max püsipinge AC [V] | 600 |
| Pinge kaitsetase L-N [kV] | 545 |
| Pinge kaitsetase N-PE [kV] | 2.3 |
| Lühisekindel | Nie |
| Paigaldusmeetod | DIN-siin 35 mm |
| Ehitussuurus | 2 moodulipesa |
| Juhtme max ristlõige, jäik (jäik, kiudjuhe) [mm²] | 25 |
| Juhtme max ristlõige, painduv (peen kiud) [mm²] | 25 |
| Kaugsignaalimiskontakt | Tak |
| Sisseehitatud varukaitse | Nie |
| Signaalimine seadmel | Optiline |
| Kategooria tüüp 2 | Tak |
| Kaitseaste (IP) | IP20 |
| Laius moodulite arvuna | 2 |
| Power loss [W] | 0.1 |
