Paskirstymo skydeliai PNS2 E daugiausia skirti vidaus reikmėms. Jų dizainas suteikia išplėstinę erdvę už DIN-bėgelių ir tinka paviršiniui montavimui. Pristatymo apimtį sudaro skydelio korpusas, , durelės, DIN-bėgeliai, N + PE gnybtai, priekinis dangtis su išpjova, tuščių vietų uždengimas ir montavimo medžiagos.

Duomenų lapas PNS2 E

Montavimo instrukcija PNS2 E

Atitikties deklaracijos PNS2 E

Catalogue Consumer units

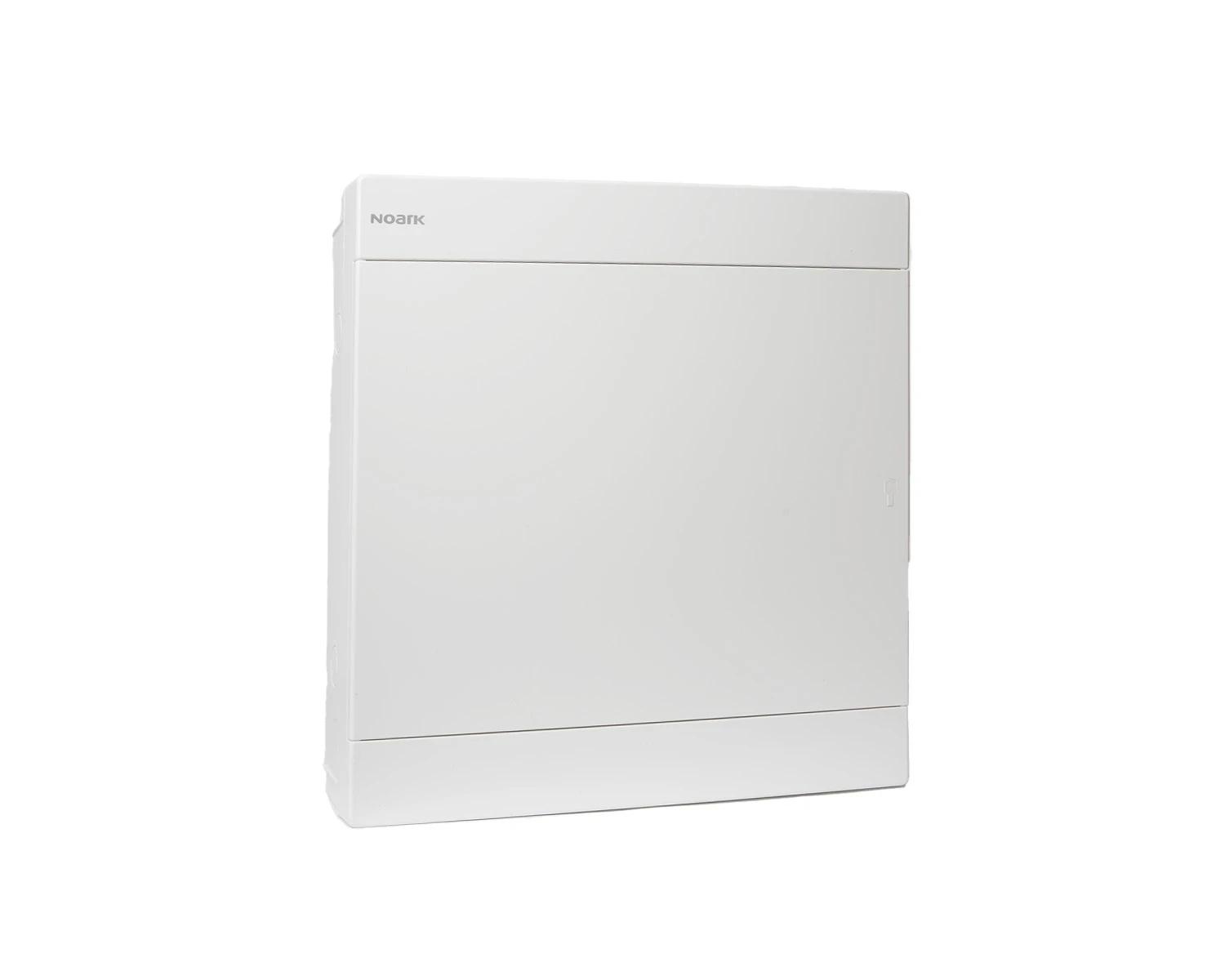

Skirstomasis skydelis PNS2 E 2x18W

Montavimo metodas

Eilių skaičius

Plotis, modulių ertmių skaičius

Gaubto tipas

Dangčio modelis

Skaidrus dangtis (durelės)

Korpuso medžiaga

Aukštis [mm]

Plotis [mm]

Gylis [mm]

Įleidimo gylis [mm]

DIN bėgelis

Su montavimo plokšte

Galima išplėsti

EMC versija

Spalva

RAL numeris

Apsaugos klasė (IP)

Su užraktu

Šilumos išsklaidymas (delta T = 20 K) pagal IEC/TR 60890 [W]

Montavimo metodas	Virsmas montāža
Eilių skaičius	2
Plotis, modulių ertmių skaičius	18
Gaubto tipas	Durvis
Dangčio modelis	Aizvērts
Skaidrus dangtis (durelės)	Nie
Korpuso medžiaga	Plastmasa
Aukštis [mm]	389
Plotis [mm]	425
Gylis [mm]	119.2
Įleidimo gylis [mm]	0
DIN bėgelis	Tak
Su montavimo plokšte	Nie
Galima išplėsti	Nie
EMC versija	Nie
Spalva	Balts
RAL numeris	9003
Apsaugos klasė (IP)	IP40
Su užraktu	Nie
Šilumos išsklaidymas (delta T = 20 K) pagal IEC/TR 60890 [W]	60
