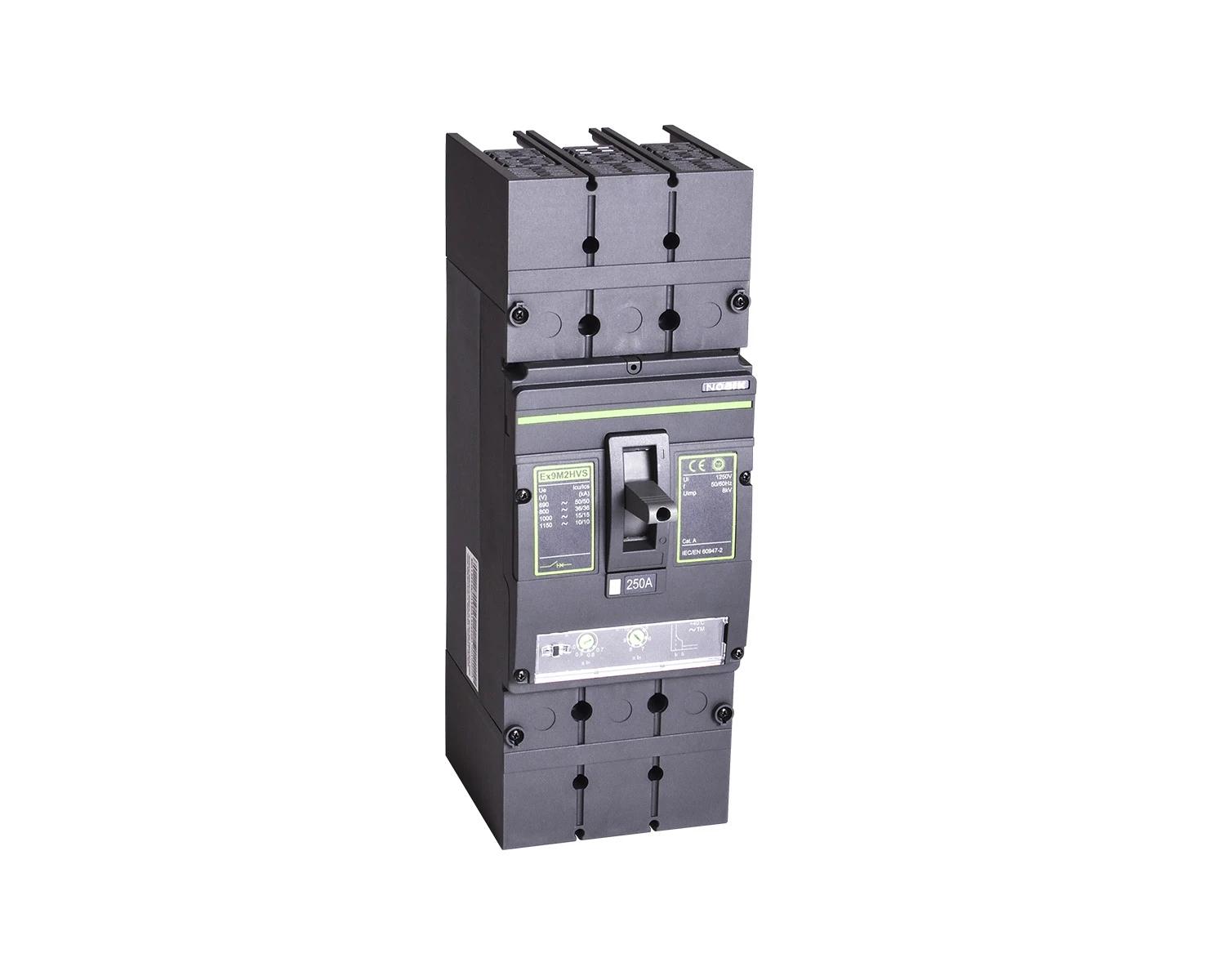

Valatud ümbrisega kaitselülitid Ex9M2HVN TM 100 3P EU

113666
8592765136664

Termomagnetilist tüüpi (TM) valatud ümbrisega kaitselüliti (MCCB) Ex9MHV on mõeldud kasutamiseks võimsusjaotuses nominaalpingetega kuni 1140V AC. Need lülitid põhinevad tavapärasel Ex9M seerial ning on välja töötatud tagamaks kõik vajalikud kaitsefunktsioonid paigaldistes, kus esineb ebatavaliselt kõrgepinge, näiteks 800V AC päikeseenergia paigaldistes. Testimine vastavalt IEC / EN 60947-2 standarditele tagab nende lülitite funktsionaalsuse ja usaldusväärsuse mitmesuguste rakenduste, sealhulgas isolatsiooniga seotud kaitse jaoks. Need lülitid on saadaval lülituspingega vahemikus 36 kA kuni 50 kA 800V AC juures. Kõrge nimipinge taluvuspinge võimaldab neid kasutada isegi süsteemides, kus esineb suure intensiivsusega ajutisi ülepingelaineid, näiteks rasketööstuses.

Znajdź sklep
TipsTermomagnētisks
Nominaalne püsivool lu [A]100
Nimipinge [V]800
Nimilahutusvõime lühise korral Icu pingel 400 V, 50 Hz [kA]50
Ülekoormuse vabastuse voolusäte [A]70 - 100
Reguleerimisvahemik, viivituseta lühisevabastus [A]1000
Sisseehitatud maandusrikkekaitseNie
Peaahela elektriühenduse tüüpKruviühendus
Seadme konstruktsioonSisseehitatud seade, fikseeritud sisseehitustehnika
Sobib paigalduseks DIN-siinileNie
DIN-siinile paigaldus lisavarustusesNie
Väljalülitusindikaator olemasNie
Alapinge vabastusegaNie
Pooluste arv3
Peavooluahela ühenduse asukohtEsikülg
Juhtelemendi tüüpNookurhoob
Kaitseüksusega tervikseadeTak
Mootorajam integreeritudNie
Mootorajam lisavarustusesNie
Kaitseaste (IP)IP20
