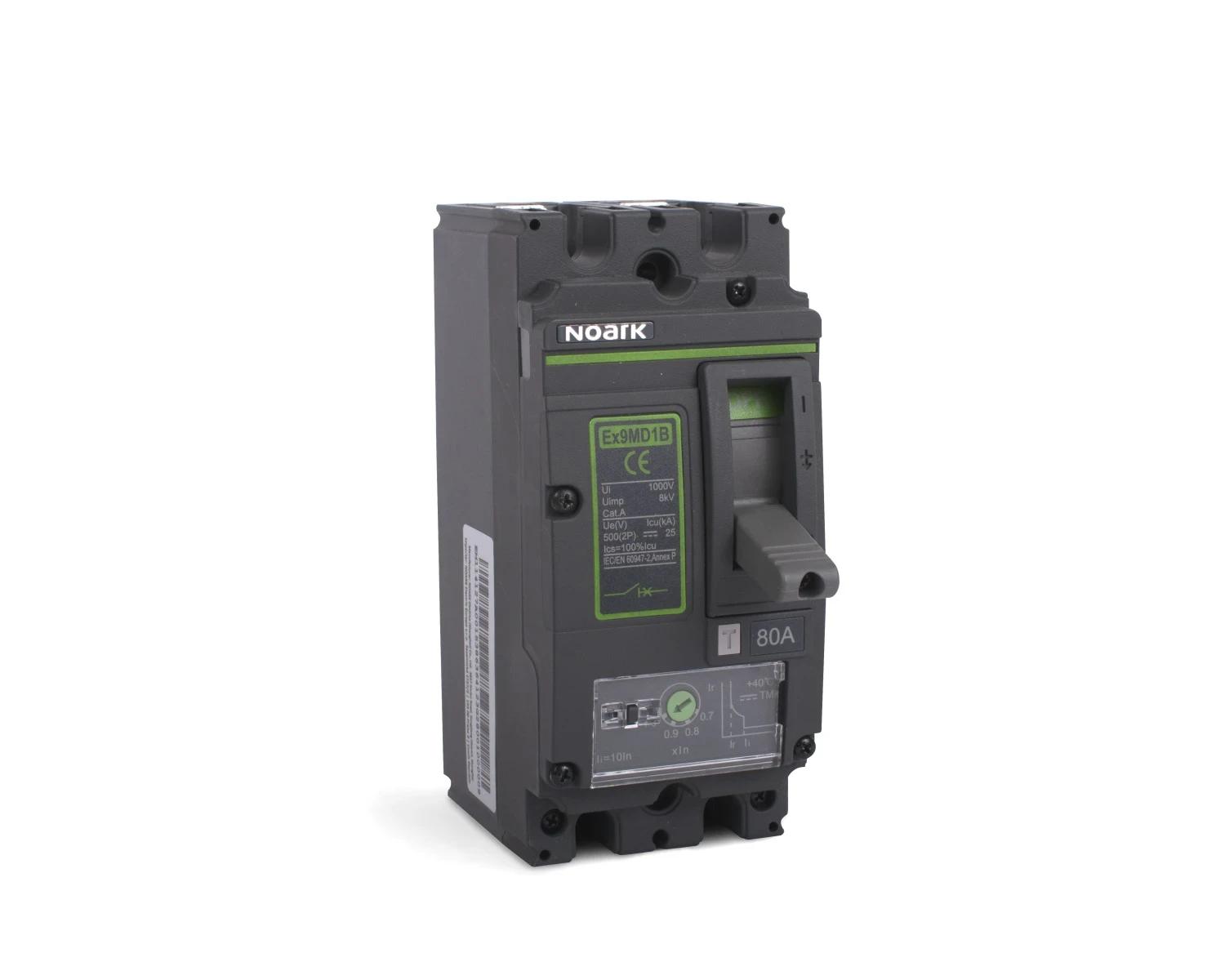

Kompaktní jističe Ex9M1Q TM 25 2P EU

114008
8592765140081

Kompaktní výkonové jističe Ex9M TM jsou zamýšleny zejména pro aplikace v oblasti distribuce energie. Testování dle norem IEC / ČSN EN 60947-2 zaručuje funkčnost a vhodnost pro široké spektrum aplikací včetně bezpečného oddělení. Tyto jističe jsou nabízeny s vypínacími schopnostmi od 36 kA až do velmi vysokých 150 kA. Jmenovité impulzní výdržné napětí Uimp 8 kV umožňuje jejich použití i v systémech s výskytem přechodových přepěťových vln s vysokou intenzitou, např. v těžkém průmyslu.

Znajdź sklep
TypTermomagnetické
Menovitý trvalý prúd lu [A]25
Menovité napätie [V]380-690
Menovitá skratová vypínacia kapacita Icu pri 400 V, 50 Hz [kA]70
Nastavenie uvoľnenia preťaženia [A]17-25
Rozsah nastavenia neošetrenej skratovej spúšte [A]250
Integrovaná ochrana proti zemnému spojenieNie
Druh elektrického zapojenia hlavného obvoduSkrutkový spoj
Konštrukcia zariadeniaVestavěné zařízeni upevněno vestavěvovací technikou
Vhodné pre montáž na DIN lištu (horná lišta)Nie
Montáž na DIN lištu (horná lišta) voliteľnáTak
K dispozícii je indikátor zhasnutiaNie
S uvoľnením pod napätímNie
Počet pólov2
Poloha pripojenia pre hlavný prúdový obvodPredná strana
Typ ovládacieho prvkuKolísková páka
Kompletné zariadenie s ochrannou jednotkouTak
Integrovaný motorový pohonNie
Pohon motoru voliteľnýTak
Stupeň krytiaIP20
