- Ex9MD2Q TM 225 2P EU

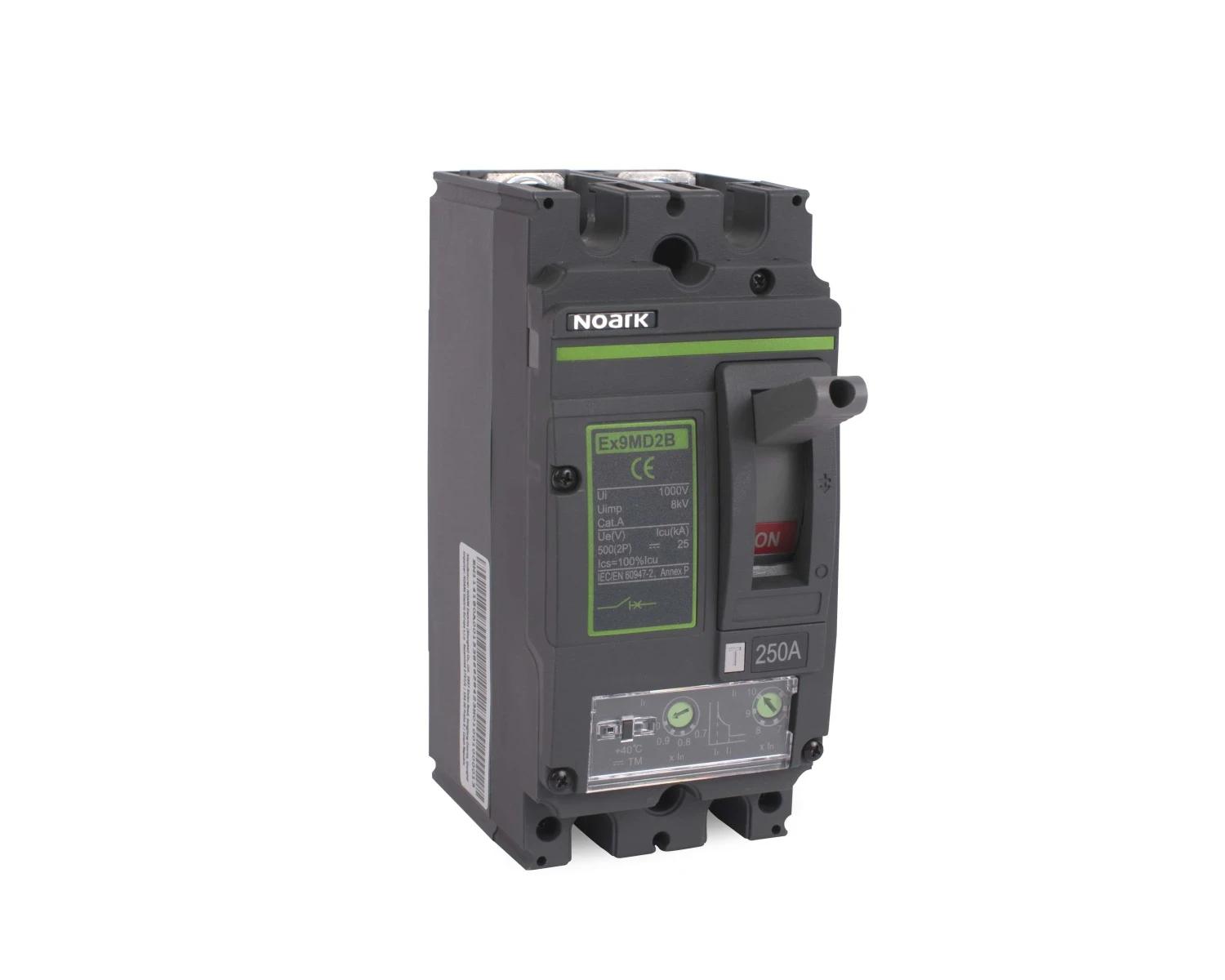

Ex9MD2Q TM 225 2P EU
114197
8592765141972
Formāta korpusa slēdži Ex9M TM galvenokārt ir paredzēti elektroenerģijas sadalei. Testēšana saskaņā ar IEC/EN 60947-2 standartiem nodrošina funkcijas un uzticamību visdažādākajiem lietošanas veidiem, tostarp izolācijai. Šie slēdži tiek piedāvāti ar pārrāvuma jaudu no 36 kA līdz ārkārtējiem 150 kA. Nominālais impulsa izturības spriegums Uimp 8 kV ļauj tos izmantot pat sistēmā ar īslaicīgi augstas intensitātes pārsprieguma viļņu veidošanos, piemēram, smagajā rūpniecībā.
| Tipo | Termomagnētisks |
| Nominālā pastāvīgā strāva Iu [A] | 225 |
| Nominālais spriegums [V] | 500 |
| Nominālā īssavienojuma pārrāvuma jauda (Icu pie 400V, 50 Hz) [kA] | 70 |
| Pārslodzes atbrīvošanas strāvas iestatījums [A] | 158-225 |
| Pielāgošanas diapazona neaizkavēta īssavienojuma atbrīvošana [A] | 1125-2250 |
| Integrēta zemējuma bojājumu aizsardzība | Nie |
| Galvenās ķēdes elektriskā savienojuma veids | Varžtinė jungtis |
| Ierīces uzbūve | Integruotasis prietaisas, fiksuotas, integravimo metodas |
| Piemērots DIN sliedes (cilindra sliedes) montāžai | Nie |
| DIN sliedes (cilindra sliedes) montāža nav obligāta | Tak |
| Pieejams izslēgts indikators | Nie |
| Ar minimālsprieguma atbrīvošanu | Nie |
| Polu skaits | 2 |
| Galvenās strāvas ķēdes savienojuma vieta | Priekinė pusė |
| Vadības elementa tips | Svyruojančioji svirtis |
| Pilna ierīce ar aizsardzības bloku | Tak |
| Motora piedziņa integrēta | Nie |
| Motora piedziņa nav obligāta | Tak |
| Aizsardzības pakāpe (IP) | IP20 |
