Skupinové přepínače Ex9BT3G jsou navrženy a slouží převážně pro spínaní pomocných, ovládacích, měřicích a dalších obvodů. Testování podle normy ČSN EN 60947-3 zajišťuje funkce a spolehlivost pro nejrůznější aplikace. Kategorie užití AC-22A umožňuje spínání pod zatížením. Jsou k dispozici ve variantách s přepínacími kontakty (CO) od 1 do 4 pólové verze. Forma kontaktů ( I-O-II ) umožňuje ruční přepínání zátěže z jednoho elektrického zdroje na druhý bez rizika zkratu.

Katalogový list Ex9BT3G

Montážní návod Ex9BT3G

EU prohlášení o shodě Ex9BT3G

Katalog Instalační Přístroje

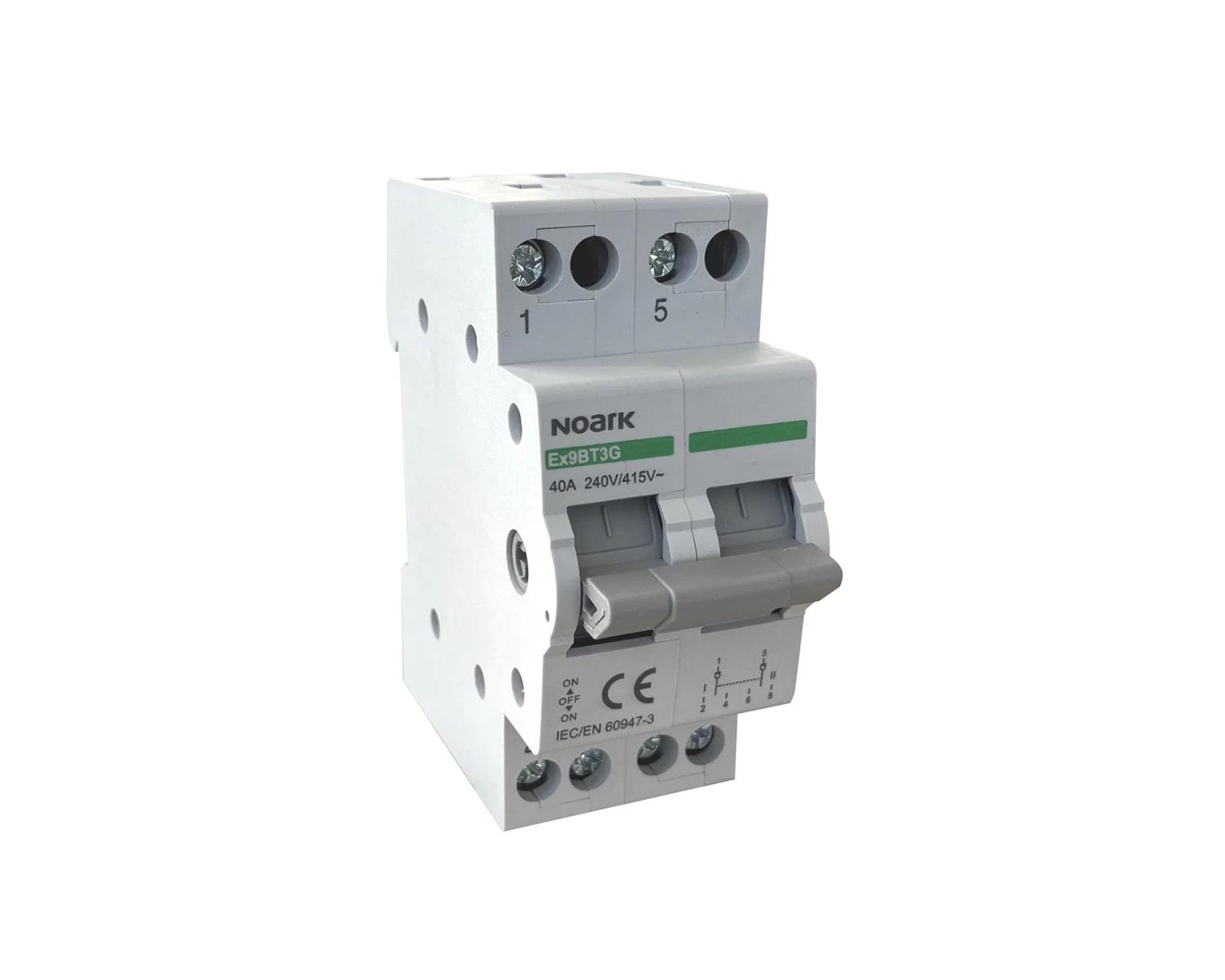

Skupinový přepínač Ex9BT3G 2CO 63A EU

Spínací funkce

Počet zapínacích kontaktů

Počet vypínacích kontaktů

Počet přepínacích kontaktů

Počet pólů

Jmenovitý proud [A]

Jmenovité napětí [V]

Jmenovitá spínací kapacita [kA]

Zkratová vypínací schopnost (Icw) [kA]

Typ napětí

Nucené rozpojení (Podle DIN VDE 0113)

Se signální lampou

Barva hlavy

Šířka v modulech

Zabudovaná hloubka [mm]

Stupeň krytí (IP)

Max. ztrátový výkon [W]

Spínací funkce	Skupinový přepínač
Počet zapínacích kontaktů	0
Počet vypínacích kontaktů	0
Počet přepínacích kontaktů	2
Počet pólů	2
Jmenovitý proud [A]	63
Jmenovité napětí [V]	400
Jmenovitá spínací kapacita [kA]	-
Zkratová vypínací schopnost (Icw) [kA]	-
Typ napětí	AC
Nucené rozpojení (Podle DIN VDE 0113)	Nie
Se signální lampou	Nie
Barva hlavy	Šedá
Šířka v modulech	2
Zabudovaná hloubka [mm]	75
Stupeň krytí (IP)	IP20
Max. ztrátový výkon [W]	15.6
