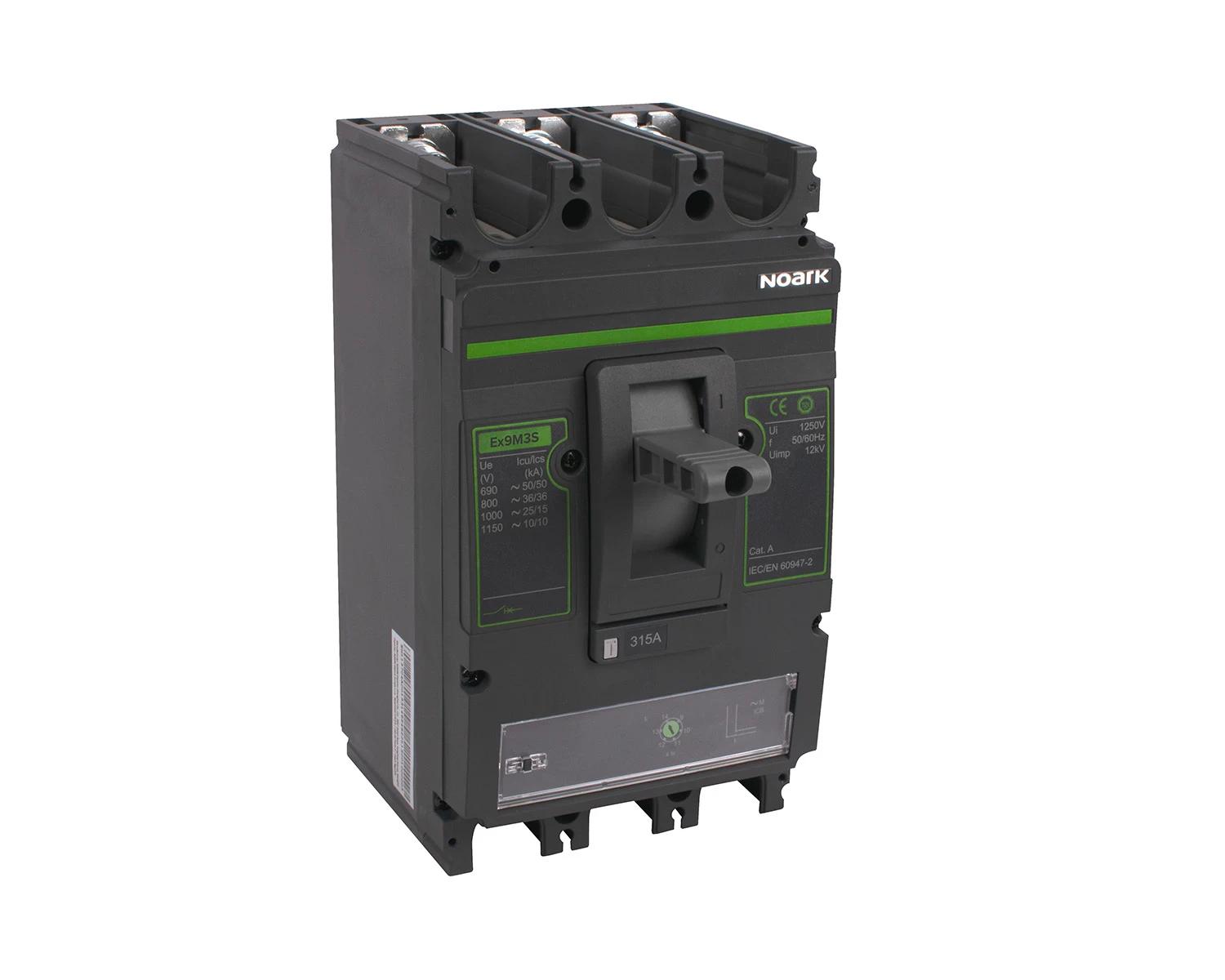

- Ex9M1H M 160 3P EU
Ex9M1H M 160 3P EU
115719
8592765157195
Kompaktní jističe Ex9M magnetické (M) jsou určeny především pro použití k ochraně motorů. Testování podle norem IEC / ČSN EN 60947-2 zajišťuje funkčnost a spolehlivost pro širokou škálu aplikací včetně izolace. Tyto jističe jsou nabízeny s vypínacími schopnostmi od 36 kA až po extrémních 150 kA. Vysoké jmenovité impulsní výdržné napětí umožňuje jejich použití i v systémech s výskytem přechodných přepěťových vln vysoké intenzity, např. v těžkém průmyslu.
| Typ | Magnetický |
| Jmenovitý trvalý proud Iu [A] | 160 |
| Jmenovité napětí [V] | 415 |
| Jmenovitá zkratová vypínací kapacita Icu při 400 V, 50 Hz [kA] | 100 |
| Rozsah nastavení proudu [A] | - |
| Rozsah nastavení nezpožděné zkratové spouště [A] | 1440-2240 |
| Integrovaná ochrana proti zemnímu spojení | Nie |
| Druh elektrického zapojení hlavního obvodu | Šroubový spoj |
| Konstrukce zařízení | Kompletní zařízení v krytu |
| Vhodné pro montáž na DIN lištu | Nie |
| Montáž na DIN lištu volitelná | Tak |
| Indikace vypnutí | Nie |
| S podpěťovou spouští | Nie |
| Počet pólů | 3 |
| Poloha připojení pro hlavní proudový obvod | Přední strana |
| Typ ovládacího prvku | Kolébková páka |
| Kompletní zařízení s ochrannou jednotkou | Tak |
| Integrovaný motorový pohon | Nie |
| Pohon motoru volitelný | Tak |
| Stupeň krytí (IP) | IP20 |
