- Ex9M6SD AC1600 4P MOD AC230 EU

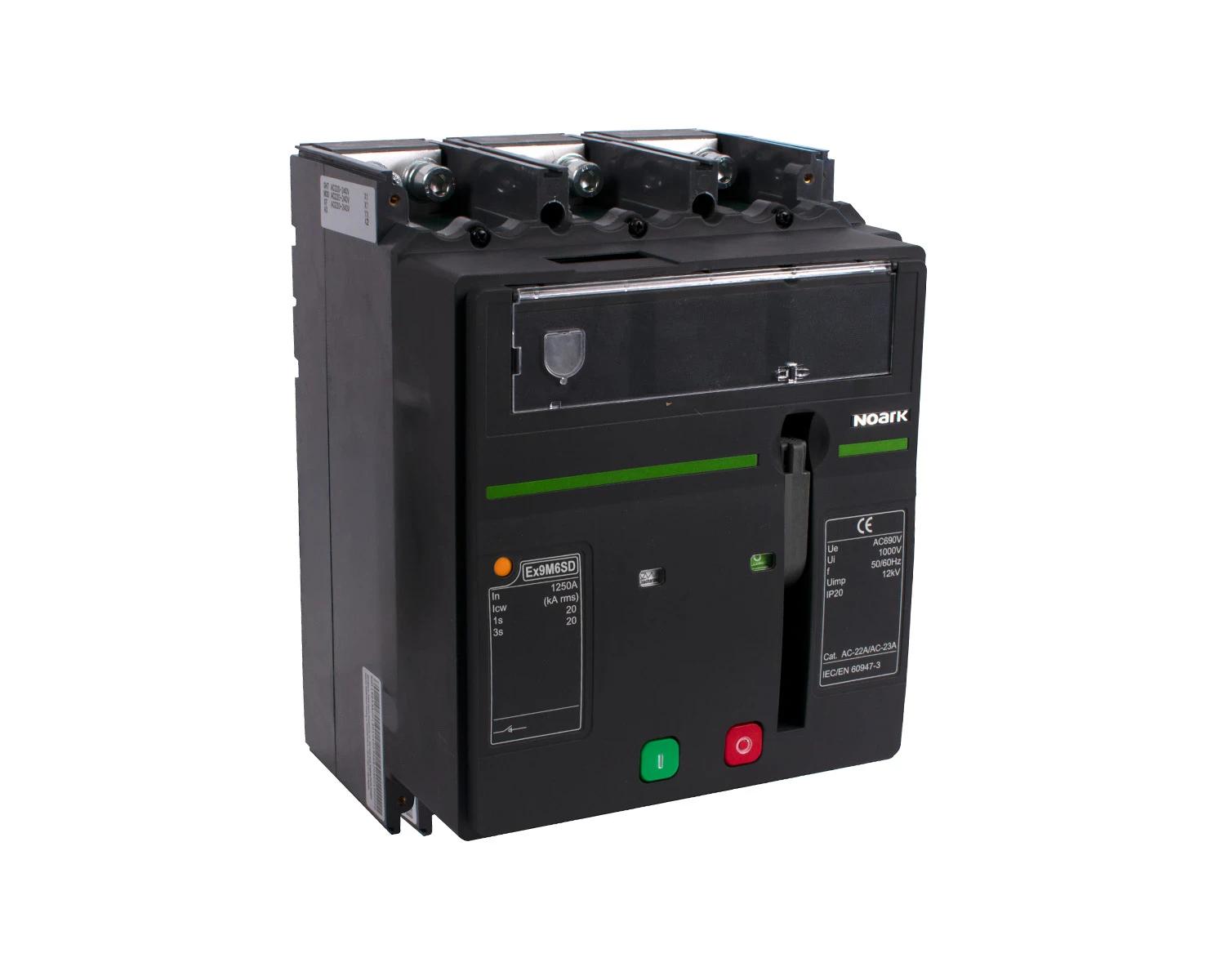

Ex9M6SD AC1600 4P MOD AC230 EU
116258
8592765162588
Kompaktní odpínače Ex9MSD nalézají uplatnění v mnoha různých obvodech. Jsou určeny převážně pro aplikace v oblasti distribuce energie. Testování dle norem IEC / ČSN 60947-3 zaručuje funkčnost a spolehlivost pro široké spektrum aplikací. Tyto odpínače mají stejný design jako standardní kompaktní jističe řady Ex9M. Proto je možné použít kompletní řadu plně kompatibilního vnějšího a vnitřního příslušenství, např. otočná rukojeť s prodlouženou osou, pomocné kontakty, vypínací spouště a mnoho dalších.
| Verze jako hlavní vypínač | Tak |
| Verze jako přepínač údržby / servisu | Nie |
| Verze jako bezpečnostní spínač | Nie |
| Verze jako instalace pro nouzové zastavení | Nie |
| Verze jako přepínač zpětného chodu | Nie |
| Počet přepínačů | 1 |
| Max. jmenovité provozní napětí Ue AC [V] | 690 |
| Jmenovitý trvalý proud Iu [A] | 1600 |
| Jmenovitý trvalý proud při AC-23, 400 V [A] | 1600 |
| Jmenovitý trvalý proud při AC-21, 400 V [A] | - |
| Jmenovitý krátkodobý výdržný proud Icw | 20 |
| Podmíněný jmenovitý zkratový proud Iq | - |
| Počet pólů | 4 |
| Pohon motoru volitelný | Nie |
| Integrovaný motorový pohon | Tak |
| Volitelné uvolnění napětí | Tak |
| Konstrukce zařízení | Pevné povedení |
| Vhodné pro montáž na zem | Tak |
| Vhodný pro přední montáž 4 otvorů | Nie |
| Vhodné pro přední montážní střed | Nie |
| Vhodné pro instalaci do rozvodnice | Tak |
| Vhodné pro střední montáž | Tak |
| Barva ovládacího prvku | Šedá |
| Typ ovládacího prvku | Kolébková páka |
| Blokovatelný | Nie |
| Druh elektrického zapojení hlavního obvodu | Šroubový spoj |
| Stupeň ochrany (IP), přední strana | IP20 |
