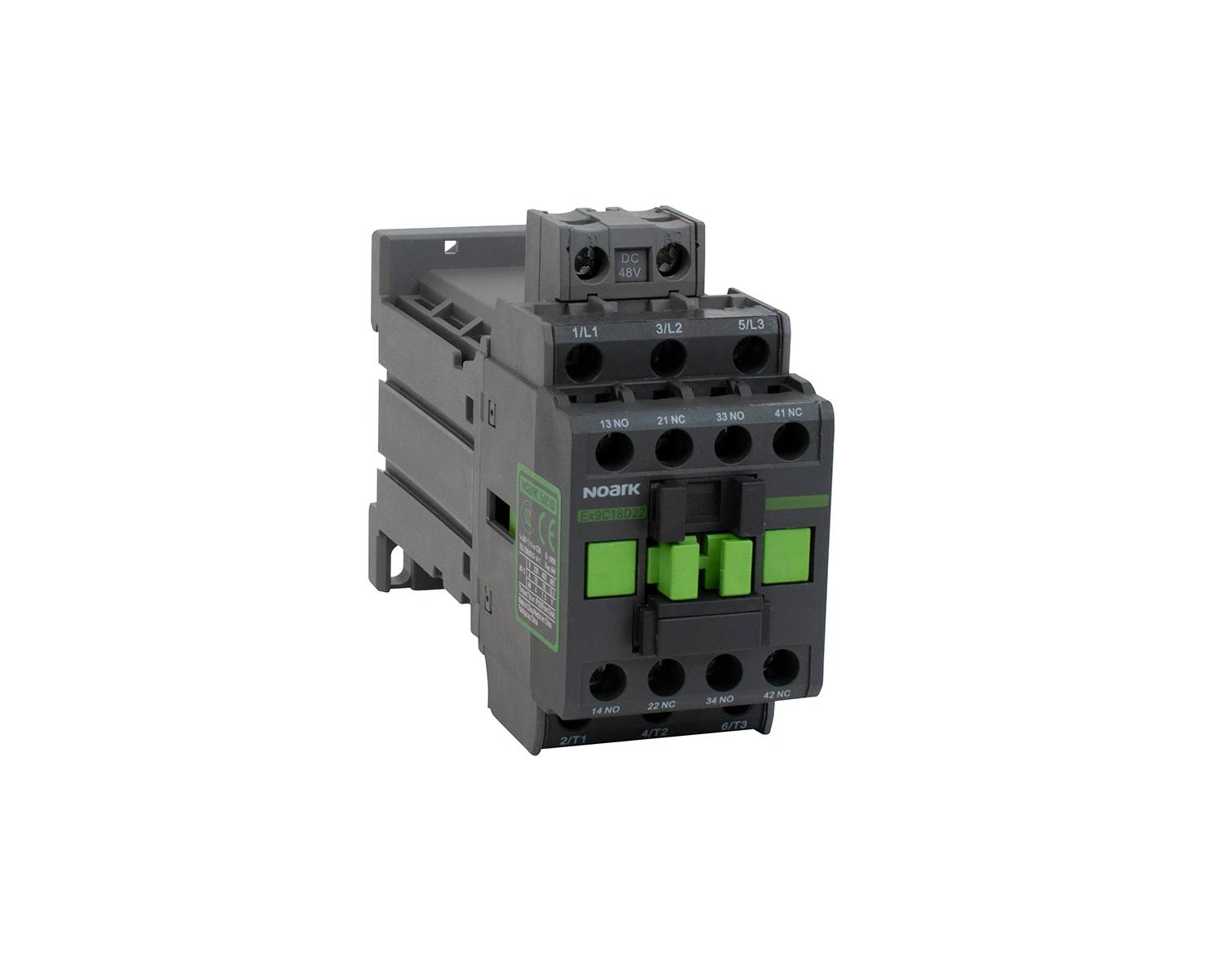

DC Контактор Ex9C12D 11 3P 48V EU
DC Контакторите Ex9CD са електромагнитни устройства, използвани за управление на включването и изключването на електрически вериги в приложения, където се използва постоянен ток. Те са от съществено значение в системи, където надеждността и енергийната ефективност са критични. Контакторите Ex9CD са предназначени за различни приложения главно индустриални. Разделянето им на четири типоразмера води до оптимизиране на електрическите параметри и механичните размери. Всички размери ползват еднакви помощни контакти. Термичните защити Ex9R се различават по типоразмер, за да паснат на съответния контактор с даден номинален ток. Типоразмер 18 съдържа контактори с номинални токове AC-3 9, 12 и 18 A при 400 V. Типоразмер 38 се състои от номинални токове 25, 32 A. Версия 65 е разделена на 40, 50 и 65 A. Накрая типоразмер 100 покрива номинални токове 80 и 100 A.
| Номинално контролно захранващо напрежение Us при AC 50 Hz [V] | - |
| Номинално контролно захранващо напрежение Us при DC [V] | 48 |
| Тип на задвижващото напрежение | DC |
| Номинален работен ток Ie при AC-1, 400 V [A] | 25 |
| Номинален работен ток Ie при AC-3, 400 V [A] | 12 |
| Номинална работна мощност при AC-3, 400 V [kW] | 5.5 |
| Номинален работен ток Ie при AC-4, 400 V [A] | 12 |
| Номинална работна мощност при AC-4, 400 V [kW] | 5.5 |
| Модулна версия | Nie |
| Брой помощни НО контакти | 1 |
| Брой помощни НЗ контакти | 1 |
| Тип връзка с главната верига | Кабелна скоба |
| Брой НЗ главни контакти | 0 |
| Брой НО главни контакти | 3 |
| Power loss [W] |
