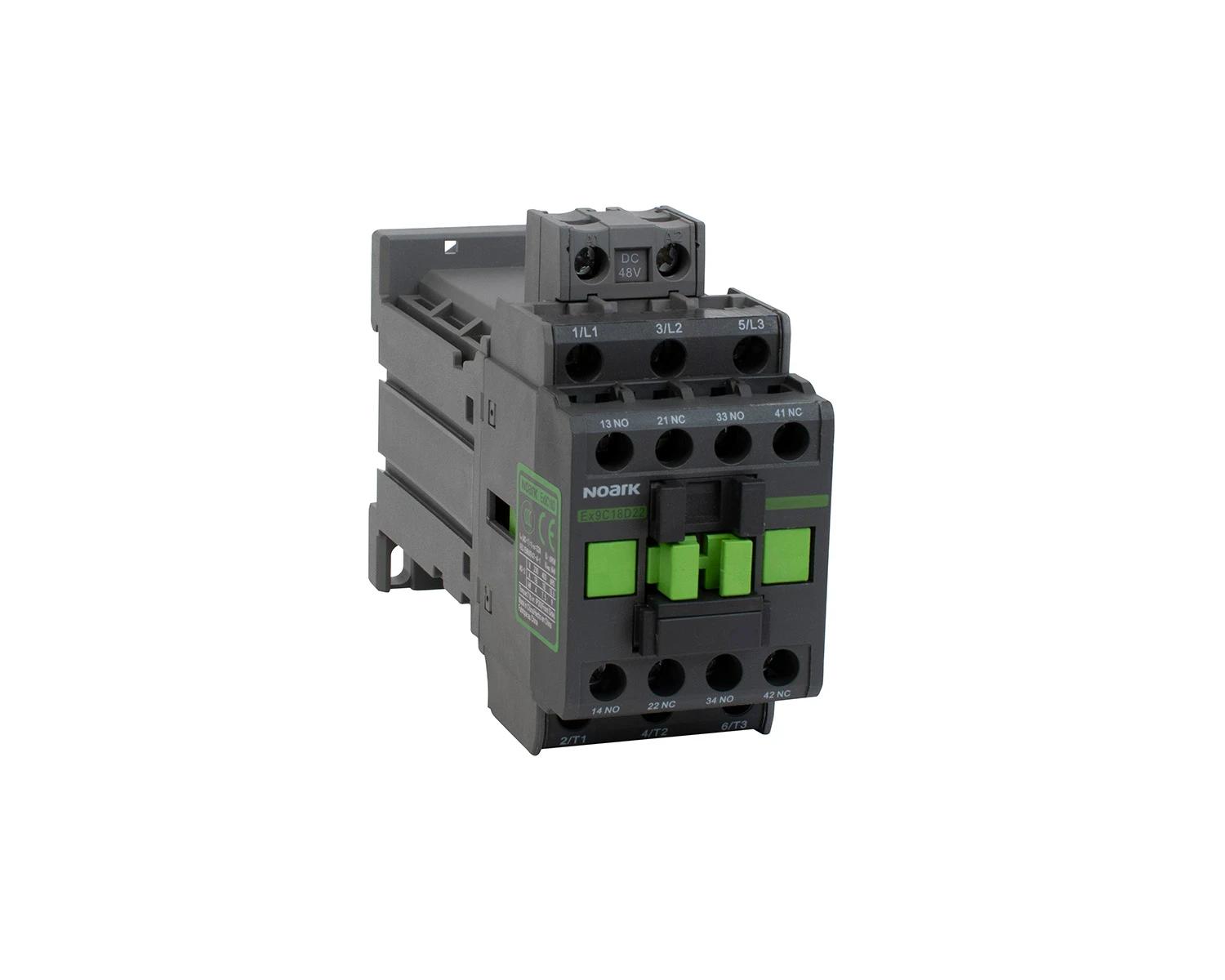

Kontaktor s DC zavojnicom Ex9C12D 11 3P 24V EU

116451

8592765164513

Ex9CD kontaktori s istosmjernom zavojnicom su elektromagnetski uređaji koji se koriste za kontrolu uključivanja i isključivanja električnih krugova u aplikacijama gdje se koristi istosmjerna struja. Neophodni su u sustavima gdje su pouzdanost i energetska učinkovitost kritični Ex9CD upravljački kontaktori namijenjeni su za razne primjene uključujući teške industrijske. Podjela u četiri veličine okvira donosi optimizaciju električnih parametara i mehaničkih dimenzija. Sve ove veličine okvira dijele dodatne pomoćne kontakte. Preopterećeni releji Ex9R razlikuju se po veličinama okvira kako bi odgovarali odgovarajućem kontaktoru zadane nazivne struje. Veličina okvira 18 sadrži sklopnike s nazivnim strujama AC-3 9, 12 i 18 A pri 400 V. Veličina 38 sastoji se od nazivnih struja 25, 32 A. Verzija 65 podijeljena je na struje 40, 50 i 65 A. Konačno, veličina okvira 100 je pokriven nazivnim strujama 80 i 100 A.

Znajdź sklep

Rated control supply voltage Us at AC 50 Hz [V]	-
Rated control supply voltage Us at DC [V]	24
Voltage type for actuating	DC
Rated operation current Ie at AC-1, 400 V [A]	25
Rated operation current Ie at AC-3, 400 V [A]	12
Rated operation power at AC-3, 400 V [kW]	5.5
Rated operation current Ie at AC-4, 400 V [A]	12
Rated operation power at AC-4, 400 V [kW]	5.5
Modular version	Nie
Number of auxiliary contacts as normally open contact	1
Number of auxiliary contacts as normally closed contact	1
Type of electrical connection of main circuit	Cable clamp
Number of normally closed contacts as main contact	0
Number of main contacts as normally open contact	3
Power loss [W]
