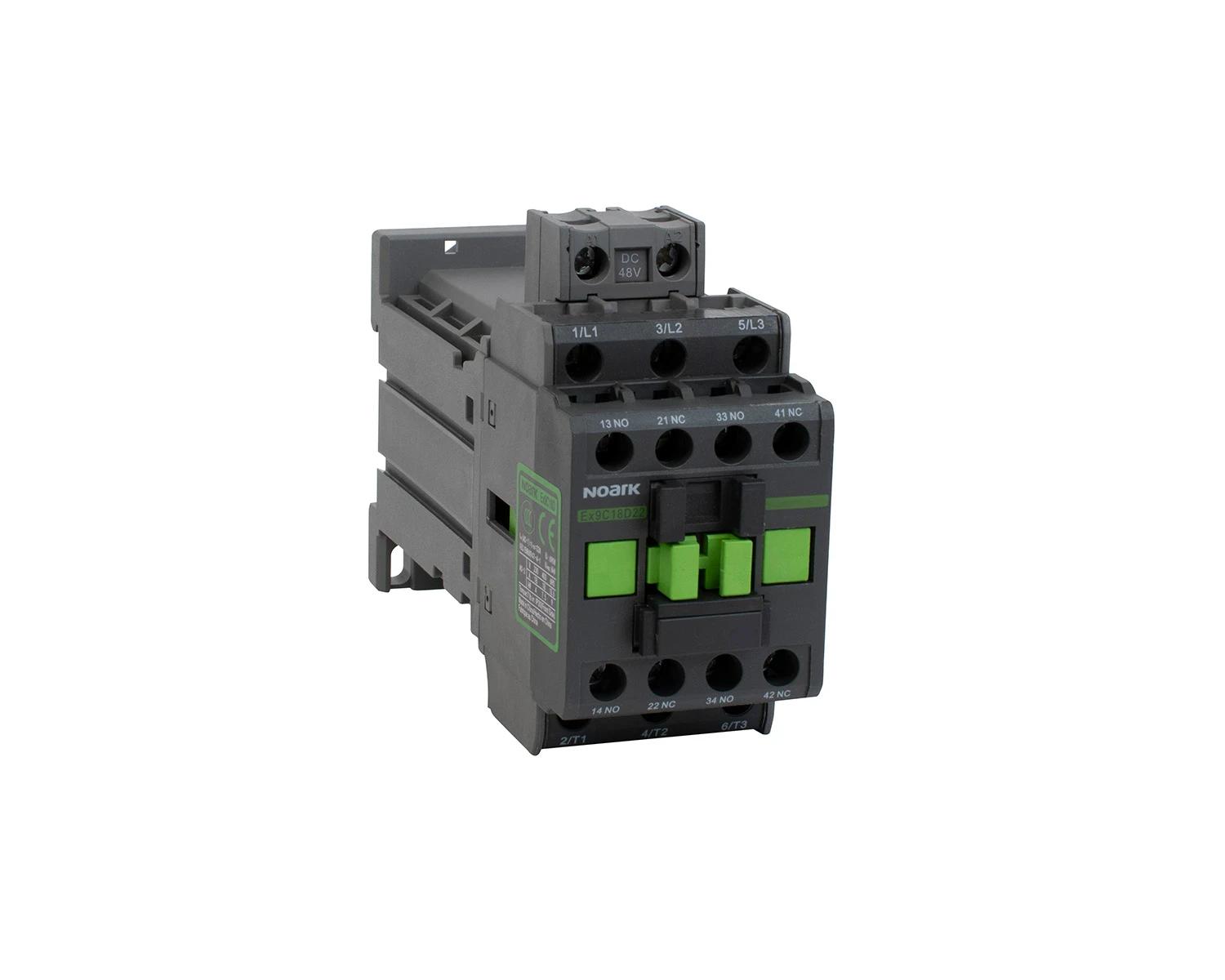

Stykače s DC cívkou Ex9C12D 22 3P 110V EU

116453

8592765164537

Stykače s DC cívkou Ex9CD jsou elektromagnetická zařízení používaná k ovládání zapínání a vypínání elektrických obvodů v aplikacích, kde se používá stejnosměrný proud. Jsou nezbytné v systémech, kde je rozhodující spolehlivost a energetická účinnost. Ex9CD řídicí stykače jsou určeny pro různé aplikace včetně těžkého průmyslu. Rozdělení do čtyř typových velikostí přináší optimalizaci elektrických parametrů a mechanických rozměrů. Všechny tyto typové velikosti sdílejí pomocné kontakty příslušenství. Nadproudové relé Ex9R se liší podle typové velikosti tak, aby bylo možné připojit příslušný stykač daného jmenovitého proudu. Typová velikost 18 zahrnuje stykače se jmenovitými proudy 9, 12 a 18 A při 400 V AC-3. Typová velikost 38 se skládá ze jmenovitých proudů 25, 32 A. Verze 65 je rozdělena na proudy 40, 50 a 65 A. Nakonec je typová velikost 100 pokryta jmenovitými proudy 80 a 100 A.

Znajdź sklep

Jmenovité řídicí napětí Us při AC 50 Hz [V]	-
Jmenovité řídicí napětí Us při DC [V]	110
Typ napětí pro ovládání	DC
Jmenovitý provozní proud Ie při AC-1, 400 V [A]	25
Jmenovitý provozní proud Ie při AC-3, 400 V [A]	12
Jmenovitý provozní výkon při AC-3, 400 V [kW]	5.5
Jmenovitý provozní proud Ie při AC-4, 400 V [A]	12
Jmenovitý provozní výkon při AC-4, 400 V [kW]	5.5
Modulární verze	Nie
Počet pomocných zapínach kontaktů	2
Počet pomocných vypínacích kontaktů	2
Druh elektrického zapojení hlavního obvodu	Kabelová svorka
Počet hlavních vypínacích kontaktů	0
Počet hlavních zapínacích kontaktů	3
Max. ztrátový výkon [W]
