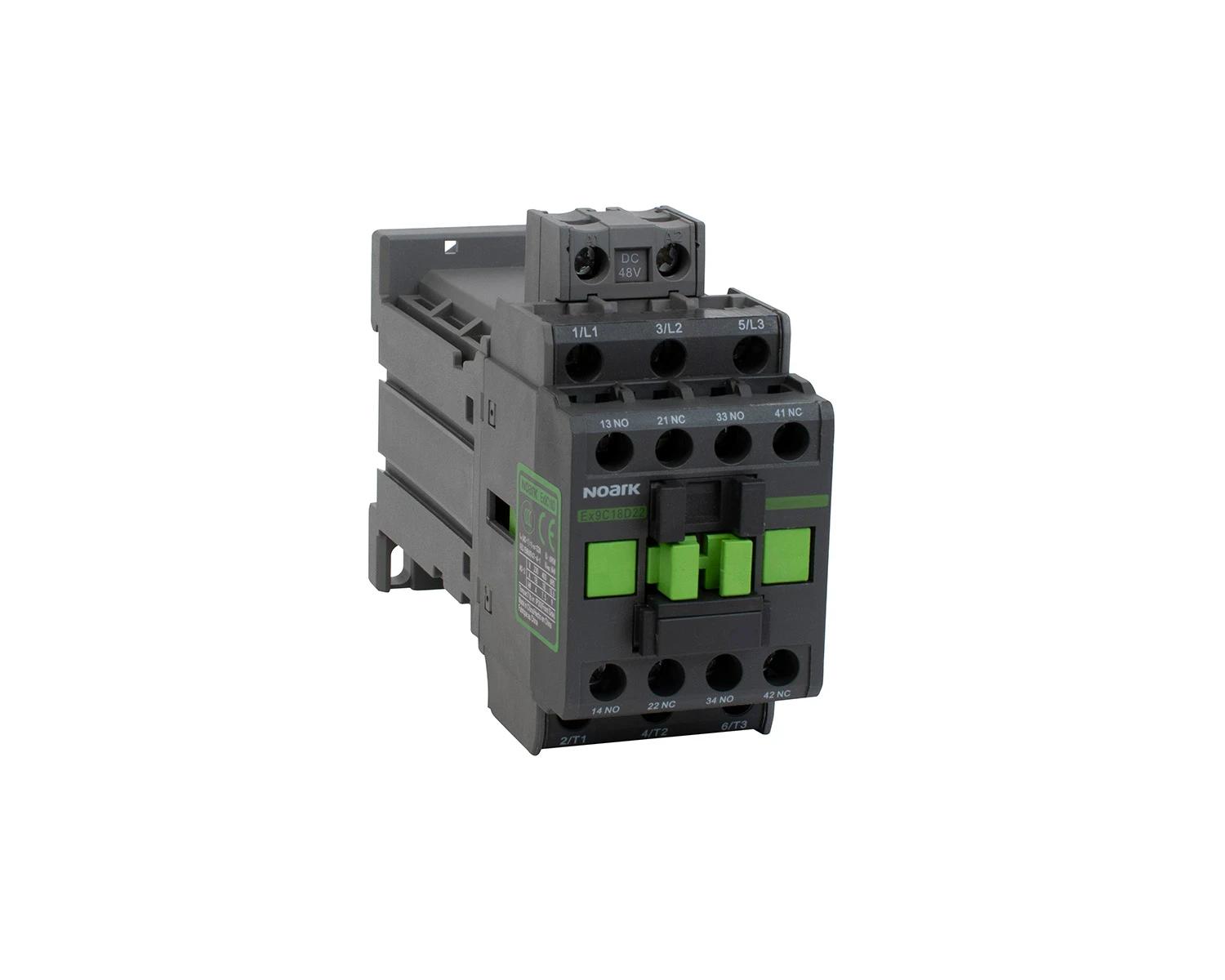

DC tinuma kontaktors Ex9C18D 22 3P 220V EU

116468

8592765164681

Ex9CD (DC) tinuma kontaktori ir elektromagnētiskās ierīces, kuras izmanto elektrisko ķēžu komutācijai pielietojumos, kuros izmanto līdzstrāvu. Ex9CD kontaktori ir ļoti svarīgs elements sistēmās, kurās ļoti būtiska ir uzticamība un energoefektivitāte. Šie kontaktori ir paredzēti dažādiem pielietojumiem smagajā rūpniecībā. Četri dažādi korpusa izmēri ļauj nodrošināt elektrisko parametru un mehānisko izmēru optimizāciju. Visiem šiem korpusa izmēriem ir pieejami papildu palīgkontakti. Ex9R pārslodzes releju atšķirība ir tādi korpusa izmēri, kas tos ļauj savietot ar attiecīgas nominālās strāvas kontaktoriem. 18. izmēra kontaktori paredzēti nominālajām strāvām AC-3 9, 12 un 18 A pie 400 V. 38. izmēra kontaktoru nominālās strāvas ir 25, 32 A. 65. rāmja izmēra versijas nominālās strāvas ir 40, 50 un 65 A. Noslēdzošās, 100. versijas nominālās strāvas ir 80 un 100 A.

Znajdź sklep

Nominālais vadības barošanas spriegums Us pie AC 50 Hz [V]	-
Nominālais vadības barošanas spriegums Us pie līdzstrāvas [V]	220
Sprieguma tips iedarbināšanai	DC
Nominālā darbības strāva Ie pie AC-1, 400 V [A]	32
Nominālā darbības strāva Ie pie AC-3, 400 V [A]	18
Nominālā darbības jauda pie AC-3, 400 V [kW]	7.5
Nominālā darbības strāva Ie pie AC-4, 400 V [A]	18
Nominālā darbības strāva pie AC-4, 400 V [kW]	7.5
Moduļu versija	Nie
Papilkontaktu skaits kā standarta atvērts kontakts	2
Papilkontaktu skaits kā standarta slēgts kontakts	2
Galvenās ķēdes elektriskā savienojuma veids	Kabelio spaustukas
Kontaktu skaits kā standarta galvenais kontakts	0
Galveno kontaktu skaits kā standarta atvērts kontakts	3
Power loss [W]
