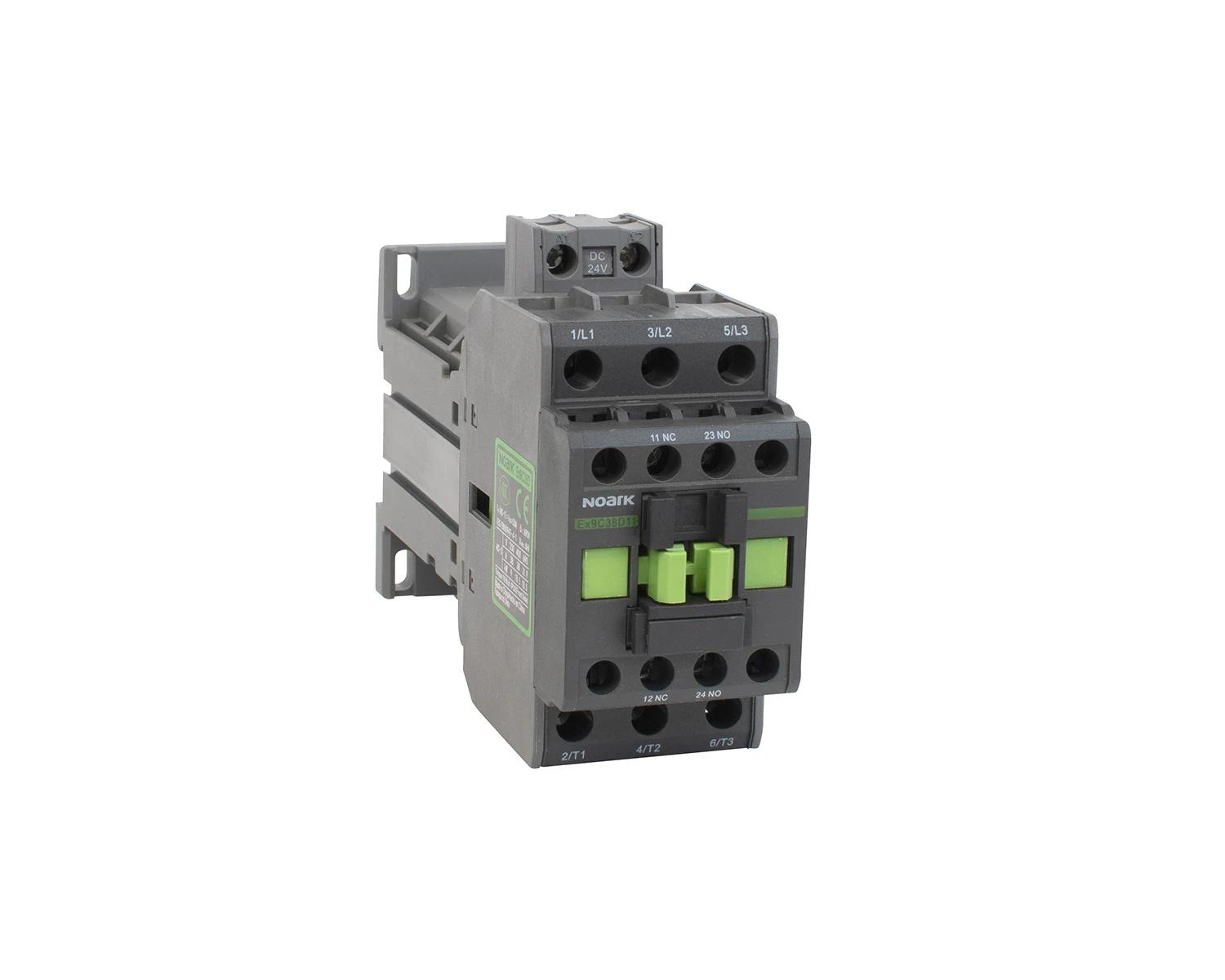

- Ex9C25D 11 3P 48V EU
Ex9C25D 11 3P 48V EU
Ex9CD (DC) coil contactors are electromagnetic devices used to control the switching on and off of electrical circuits in applications where direct current is utilized. They are essential in systems where reliability and energy efficiency are critical Ex9CD control contactors are intended for various applications including heavy industrial ones. Splitting into four frame sizes brings optimization of electrical parameters and mechanical dimensions. All these frame sizes share accessory auxiliary contacts. Overload relays Ex9R differ with the frame sizes in order to fi t respective contactor of given rated current. Frame size 18 contains contactors with rated currents AC-3 9, 12 and 18 A at 400 V. Size 38 consists of rated currents 25, 32 A. Version 65 is splitted into currents 40, 50 and 65 A. Finally frame size 100 is covered with rated currents 80 and 100 A.
| Номинално контролно захранващо напрежение Us при AC 50 Hz [V] | - |
| Номинално контролно захранващо напрежение Us при DC [V] | 48 |
| Тип на задвижващото напрежение | DC |
| Номинален работен ток Ie при AC-1, 400 V [A] | 40 |
| Номинален работен ток Ie при AC-3, 400 V [A] | 25 |
| Номинална работна мощност при AC-3, 400 V [kW] | 11 |
| Номинален работен ток Ie при AC-4, 400 V [A] | 25 |
| Номинална работна мощност при AC-4, 400 V [kW] | 11 |
| Модулна версия | Nie |
| Брой помощни НО контакти | 1 |
| Брой помощни НЗ контакти | 1 |
| Тип връзка с главната верига | Кабелна скоба |
| Брой НЗ главни контакти | 0 |
| Брой НО главни контакти | 3 |
| Power loss [W] |
