- Magneetschakelaar Ex9C25 4P 48V

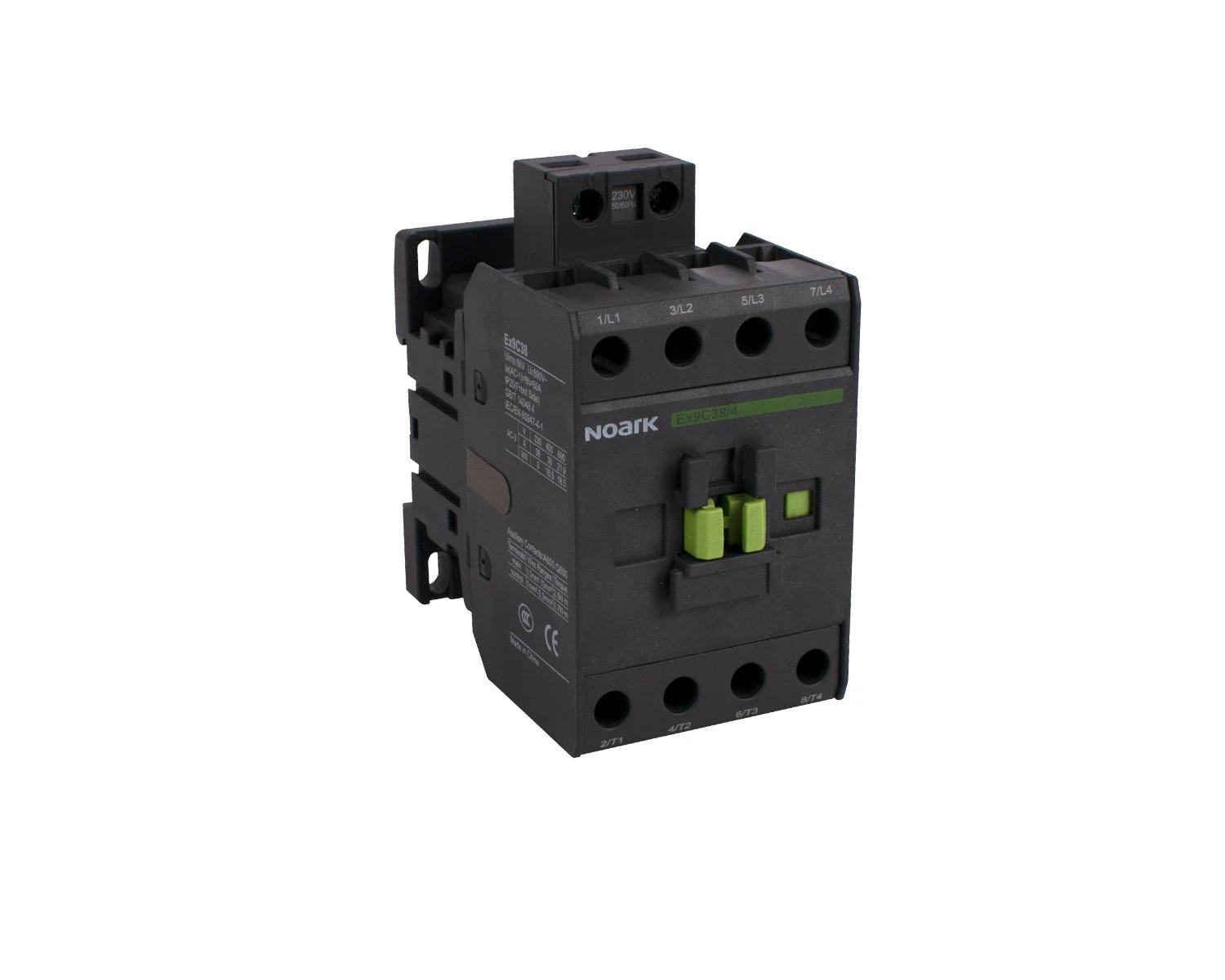

Magneetschakelaar Ex9C25 4P 48V
116668
8592765166685
Ex9C magneetschakelaars worden toegepast in industriële toepassingen met hogere belastingen. De serie is beschikbaar in vier bouwgroottes met AC-3 nominale stromen van 9 tot 100 A bij 400 V, verdeeld over vier bouwgroottes. Alle bouwgroottes maken gebruik van dezelfde hulpkontacten en zijn compatibel met overbelastingsrelais Ex9R, die zijn afgestemd op de bouwgrootte en nominale stroom van de magneetschakelaars. Bouwgrootte 18: 9–18 A Bouwgrootte 38: 25–38 A Bouwgrootte 65: 40–65 A Bouwgrootte 100: 80–100 A
| Rated control supply voltage Us at AC 50 Hz [V] | 48 |
| Rated control supply voltage Us at DC [V] | - |
| Voltage type for actuating | AC |
| Rated operation current Ie at AC-1, 400 V [A] | 40 |
| Rated operation current Ie at AC-3, 400 V [A] | 25 |
| Rated operation power at AC-3, 400 V [kW] | 11 |
| Rated operation current Ie at AC-4, 400 V [A] | 25 |
| Rated operation power at AC-4, 400 V [kW] | 11 |
| Modular version | Nie |
| Number of auxiliary contacts as normally open contact | 0 |
| Number of auxiliary contacts as normally closed contact | 0 |
| Type of electrical connection of main circuit | Cable clamp |
| Number of normally closed contacts as main contact | 0 |
| Number of main contacts as normally open contact | 4 |
| Power loss [W] | 0.25 |
