- Ex9M6SD AC1000 3P MOD DC24 EU

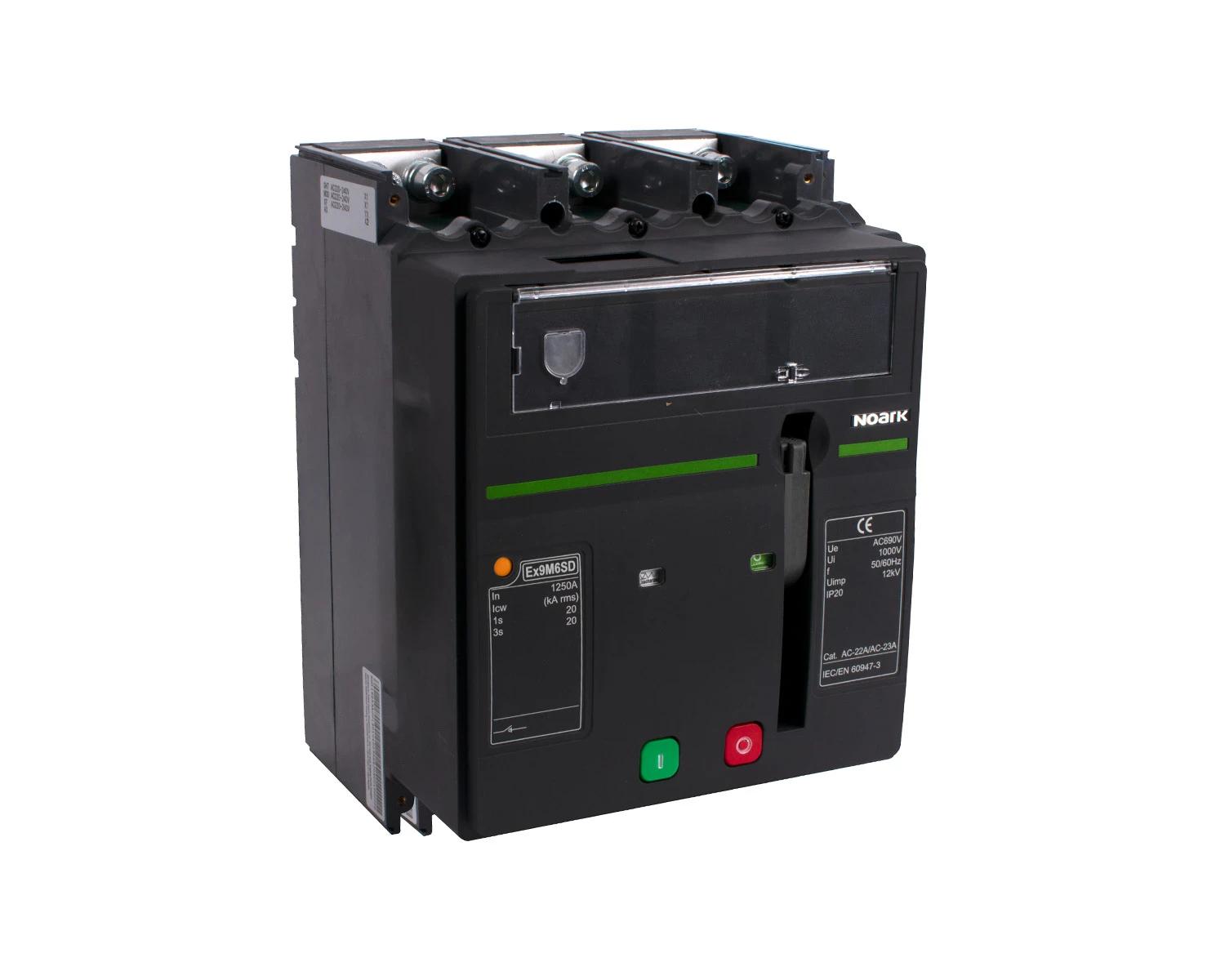

Ex9M6SD AC1000 3P MOD DC24 EU
117303
8592765173034
Kompaktné odpojovače Ex9MSD sa používajú v mnohých rôznych obvodoch. Sú určené najmä pre aplikácie rozvodu elektrickej energie. Testovanie podľa noriem IEC/ČSN 60947-3 zaručuje funkčnosť a spoľahlivosť pre širokú škálu aplikácií. Tieto odpínače majú rovnakú konštrukciu ako štandardné kompaktné ističe radu Ex9M.Preto je možné použiť kompletný sortiment plne kompatibilného externého a interného príslušenstva, napr. otočnú rukoväť s predĺženou osou, pomocné kontakty, spúšťače a mnohé ďalšie.
| Verzia ako hlavný vypínač | Tak |
| Verzia ako prepínač údržby / servisu | Nie |
| Verzia ako bezpečnostný spínač | Nie |
| Verzia ako inštalácia pre núdzové zastavenie | Nie |
| Verzia ako prepínač spätného chodu | Nie |
| Počet prepínačov | 1 |
| Max. menovité prevádzkové napätie Ue AC [V] | 690 |
| Menovitý trvalý prúd lu [A] | 1000 |
| Jmenovitý trvalý proud při AC-23, 400 V [A] | 1000 |
| Menovitý trvalý prúd pri AC-21, 400 V [A] | - |
| Menovitá krátkodobá výdrž prúdu lcw | 20 |
| Podmienený menovitý skratový prúd Iq | - |
| Počet pólov | 3 |
| Pohon motoru voliteľný | Nie |
| Integrovaný motorový pohon | Tak |
| Voliteľné uvoľnenie napätia | Tak |
| Konštrukcia zariadenia | Vestavěné zařízeni upevněno vestavěvovací technikou |
| Vhodné pre montáž na zem | Tak |
| Vhodné pre prednú montáž 4 otvorov | Nie |
| Vhodné pre predný montážný stred | Nie |
| Vhodné pre inštaláciu rozvodnej dosky | Tak |
| Vhodné pre strenú montáź | Tak |
| Ovládací prvok farby | Šedivý |
| Typ ovládacieho prvku | Kolísková páka |
| Interne uzamknuteľné | Nie |
| Druh elektrického zapojenia hlavného obvodu | Skrutkový spoj |
| Stupeň ochrany(IP), predná strana | IP20 |
