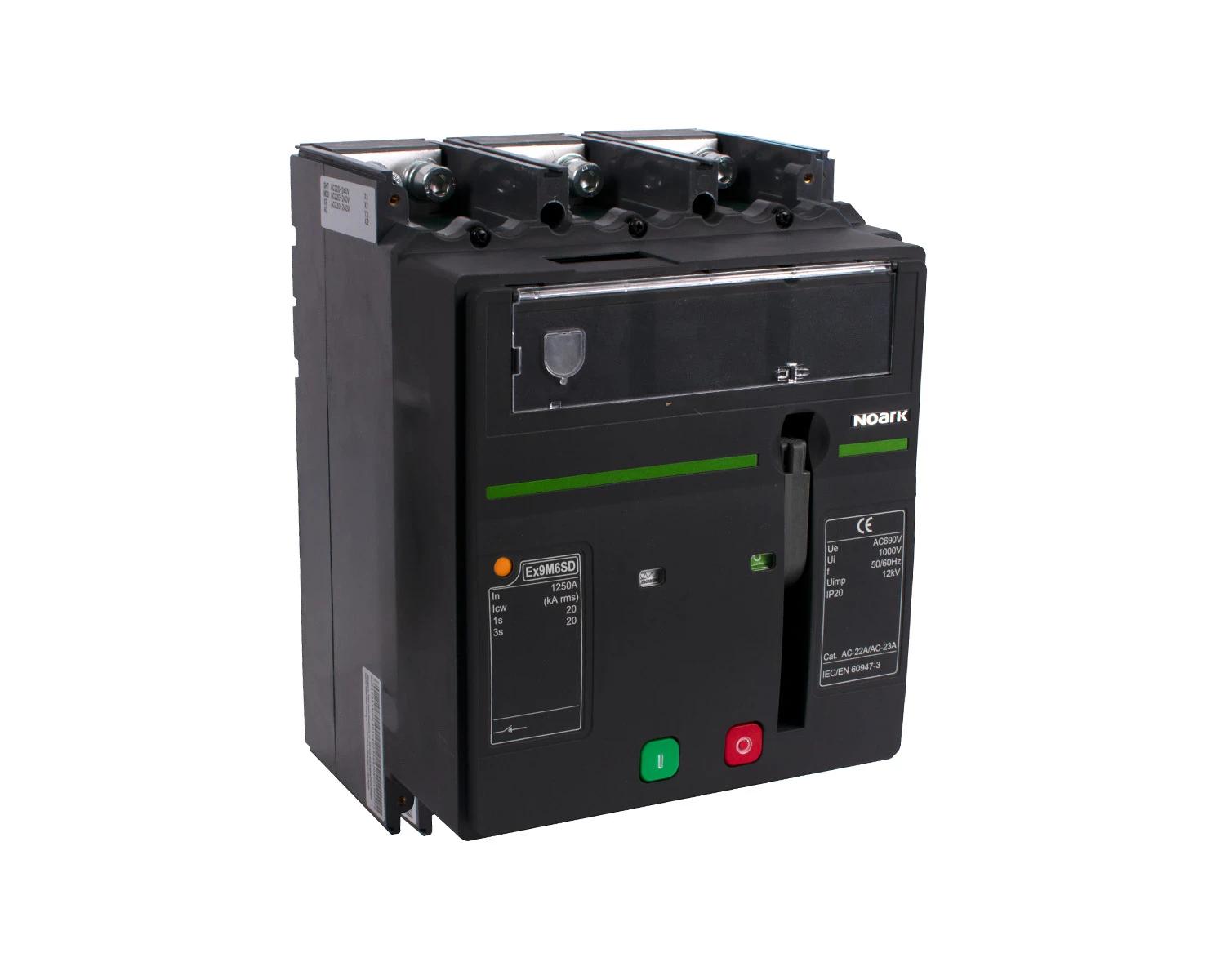

- Ex9M6SD AC800 4P MOD DC24 EU
Ex9M6SD AC800 4P MOD DC24 EU
117306
8592765173065
AC MCCB bāzes slēdžu atvienotāji Ex9MSD tiek izmantoti kā galvenais slēdzis visu veidu AC lietojumos. Šiem slēdžu atvienotājiem ir tāds pats izmērs un dizains kā standarta Ex9M MCCB. Tāpēc ir iespēja izmantot pilnībā savietojamu ārējo un iekšējo aksesuāru klāstu, tostarp pagarinātus rotējošos rokturus, papildkontaktus, izslēgšanas ierīces, motoru piedziņu un terminālu pārsegus.
| Versija kā galvenais slēdzis | Tak |
| Versija kā apkopes/servisa slēdzis | Nie |
| Versija kā drošības slēdzis | Nie |
| Versija kā avārijas apturēšanas konstrukcija | Nie |
| Versija kā atpakaļgaitas slēdzis | Nie |
| Slēdžu skaits | 1 |
| Maks. nominālais darba spriegums Ue AC [V] | 690 |
| Nominālā pastāvīgā strāva Iu [A] | 800 |
| Nominālā pastāvīgā strāva pie AC-23, 400 V [A] | 800 |
| Nominālā pastāvīgā strāva pie AC-21, 400 V [A] | - |
| Nominālā īslaicīgā izturstrāva lcw | 20 |
| Kondicionēta nominālā īssavienojuma strāva Iq | - |
| Polu skaits | 4 |
| Motora piedziņa nav obligāta | Nie |
| Motora piedziņa integrēta | Tak |
| Sprieguma atbrīvošana nav obligāta | Tak |
| Ierīces uzbūve | Integruotasis prietaisas, fiksuotas, integravimo metodas |
| Piemērots montāžai uz zemes | Tak |
| Piemērots priekšējai montāžai ar 4 atverēm | Nie |
| Piemērots priekšējai montāžai centrā | Nie |
| Piemērots montāžai pie sadales paneļa | Tak |
| Piemērots starpposma montāžai | Tak |
| Krāsains kontroles elements | Pilka |
| Vadības elementa tips | Svyruojančioji svirtis |
| Bloķējams | Nie |
| Galvenās ķēdes elektriskā savienojuma veids | Varžtinė jungtis |
| Aizsardzības pakāpe (IP), priekšpusē | IP20 |
