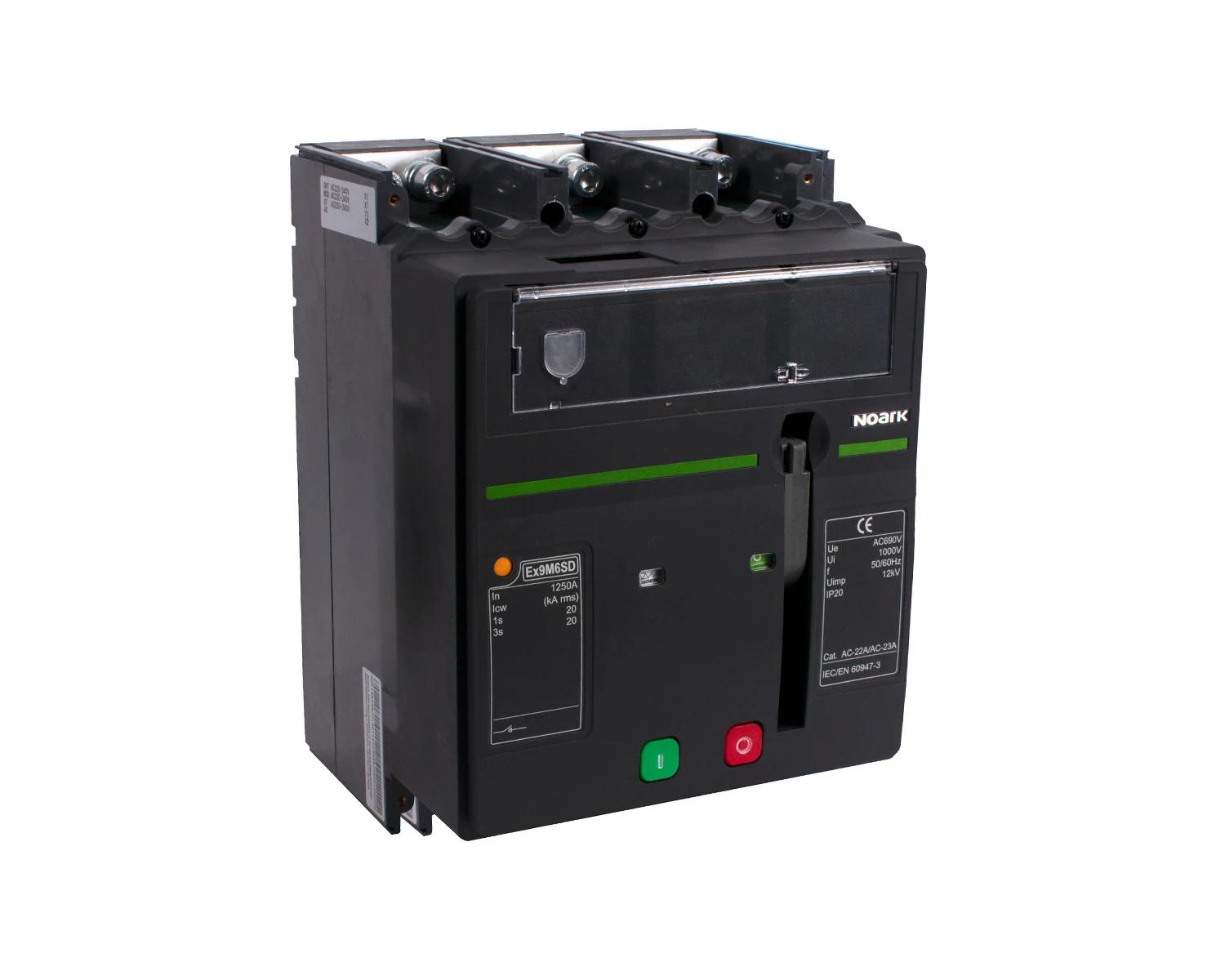

Ex9M6SD DC1000 3P MOD DC24 EU

117311
8592765173119

DC versions of MCCB based Switch Disconnectors Ex9MSD are used as a main switch in DC applications, such as PV installations. Testing according to IEC / EN 60947-3 standards ensures functions and reliability for wide variety of applications. These switch disconnectors follows the same design pattern than their circuit breaker equivalents. Therefore there is possibility to use the fully compatible range of external and internal accessories including extended rotary handles, auxiliary contacts, tripping units and many others.

Znajdź sklep
Jako rozłącznik głównyTak
Jako rozłącznik remontowyNie
Jako rozłącznik bezpieczeństwaNie
Jako wyłącznik awaryjnyNie
Jako przełącznik nawrotnyNie
Liczba łączników1
Maksymalne znamionowe napięcie pracy Ue AC [V]-
Znamionowy prąd ciągły Iu [A]1000
Znamionowy prąd ciągły dla AC-23, 400 V [A]-
Znamionowy prąd ciągły dla AC-21, 400 V [A]-
Znamionowy wytrzymywany prąd krótkotrwały Icw19.2
Znamionowy warunkowy prąd zwarciowy Iq-
Liczba biegunów3
Opcjonalny napęd silnikowyNie
Wbudowany napęd silnikowyTak
Opcjonalny wyzwalacz napięciowyTak
Budowa urządzeniaUrządzenie mocowane na stałe
Do montażu na płycieTak
Do montażu tablicowego 4-otworowegoNie
Do montażu czołowego centralnieNie
Do instalacji w tablicach rozdzielczychTak
Do montażu pośredniegoTak
Kolor elementu sterowniczegoSzary
Rodzaj elementu wykonawczegoDźwignia
Z mechanizmem ryglującymNie
Rodzaj podłączenia styków głównychPołączenie śrubowe
Stopień ochrony (IP) części czołowejIP20
